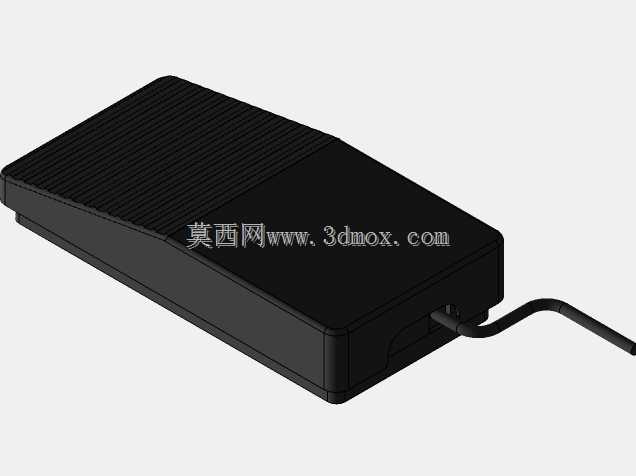

工具千斤顶箱配套脚踏控制开关结构

　　在汽修门店的举升作业区、小型液压设备的操作工位上，这类配套千斤顶箱的脚踏开关是操作人员解放双手的核心控制部件，日常作业中工人需要双手扶持工件、调整千斤顶支撑位置，脚控操作的形式能完全释放上肢的操作自由度，避免手部频繁在控制端和工件间切换带来的操作中断，也能减少手部接触液压控制回路带来的安全隐患。从实际使用场景来看，这类脚踏开关大多铺设在工位地面，日常会接触到维修滴落的机油、车间扬尘，偶尔还会被工具、工件边角剐蹭，因此外壳设计采用了一体化的硬质工程塑料壳体，上表面做了整面的防滑凸纹结构，脚踩的时候不会因为鞋底沾油出现打滑，踩踏行程控制在15毫米左右，脚感反馈清晰，不需要刻意低头确认踩踏状态，靠脚部触感就能判断开关是否触发。

　　出线位置做了尾部的防弯折结构，线缆从壳体后侧斜向引出，避免日常脚踩的时候直接压到线缆根部造成线芯断裂，出线处的橡胶护套能承受上千次的弯折疲劳，适配车间地面拖拽、踩踏的复杂使用环境。从结构设计的逻辑来看，整个壳体采用上下扣合的装配形式，内部预留了足够的空间放置微动开关与接线端子，上壳的踩踏区域做了局部的加厚处理，对应内部微动开关的触发位置做了凸筋传力结构，踩踏的力能直接传递到开关触头上，不会因为壳体形变出现触发滞后或者触发失效的问题。壳体底部做了隐藏式的防滑垫安装槽，铺设在水泥地面、环氧地坪上都不会因为踩踏出现移位，整体外形采用前低后高的楔形设计，脚面搭上去的时候自然贴合鞋底的角度，长时间踩踏也不会出现脚踝酸胀的问题。安装边界上，

　　整个开关的长宽尺寸控制在适合单脚踩踏的范围，不需要在地面做额外的固定开孔，直接放置就能使用，壳体的边缘做了全圆角过渡，不会刮蹭工鞋的鞋面，也避免磕碰的时候出现壳体崩裂。内部的触发结构采用了自复位的设计，脚离开之后开关自动复位断开回路，不会因为误碰出现持续触发的风险，适配千斤顶的升降控制逻辑，踩下的时候接通液压回路的控制阀，松开就切断控制信号保持当前支撑位置，操作逻辑完全贴合一线维修人员的使用习惯。在结构建模的时候，需要重点关注上下壳的扣合止口尺寸，止口的配合间隙控制在0.2毫米以内，既方便装配也能避免灰尘、液体从接缝处渗入内部，踩踏面的防滑纹深度控制在1毫米，既保证防滑效果也不会积攒难以清理的油污，

　　尾部的线缆护套和壳体的配合采用过盈装配，配合处做一圈密封筋，防止液体顺着线缆流入壳体内部。这类脚踏开关除了配套千斤顶箱使用，也能适配小型冲压设备、气动夹具的脚控回路，结构的通用性较强，建模的时候把触发模块的安装位做成通用尺寸，后续更换不同负载的微动开关就能适配不同的控制电压与电流需求，不需要重新开模制作外壳。壳体的壁厚控制在2.5毫米，既保证足够的抗冲击强度，也不会因为壁厚过大造成材料浪费，边角的加强筋沿着壳体受力方向布置，脚踩的时候受力能均匀分散到整个壳体，不会出现局部应力集中造成的壳体开裂。
