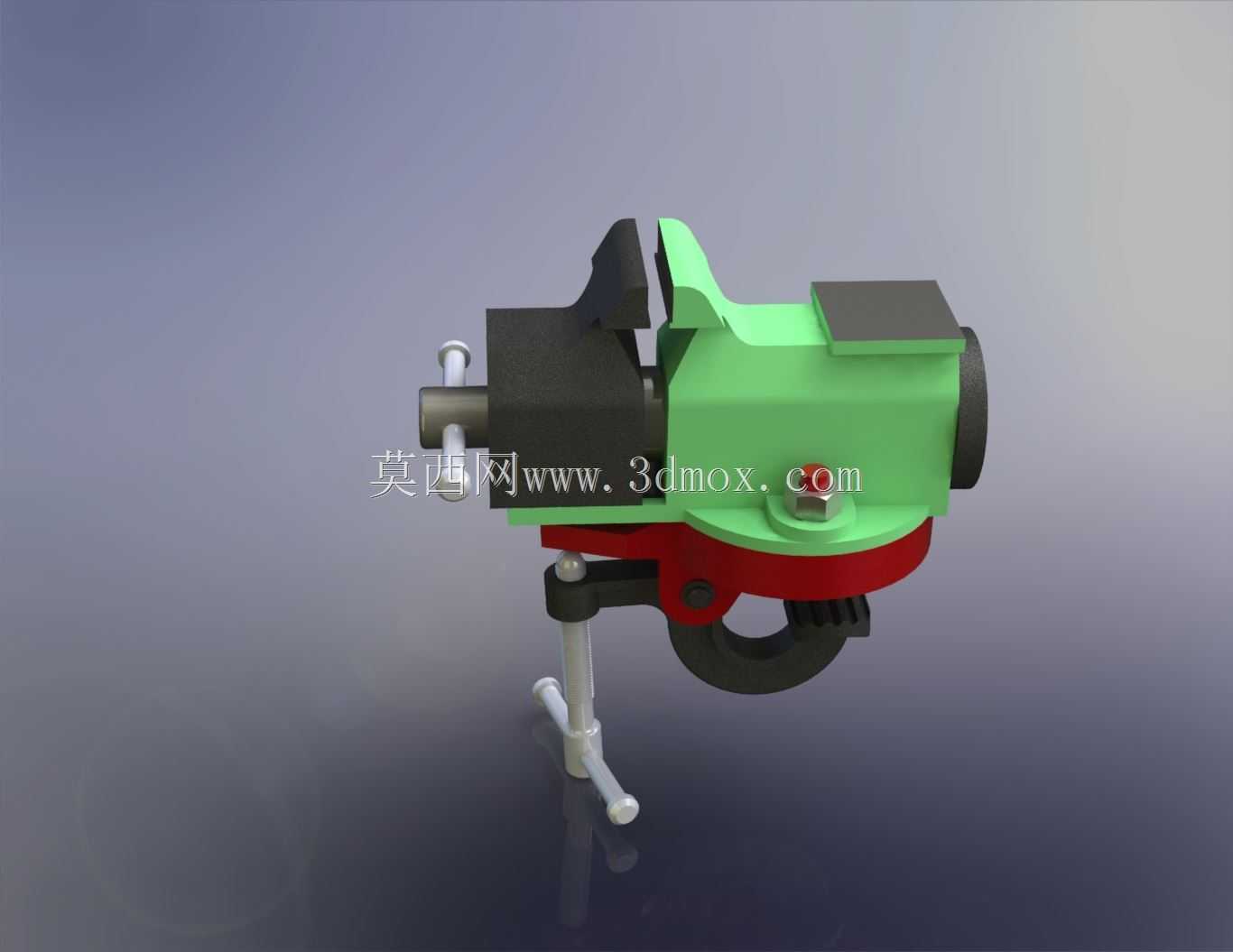

迷你夹持台钳结构设计三维数模

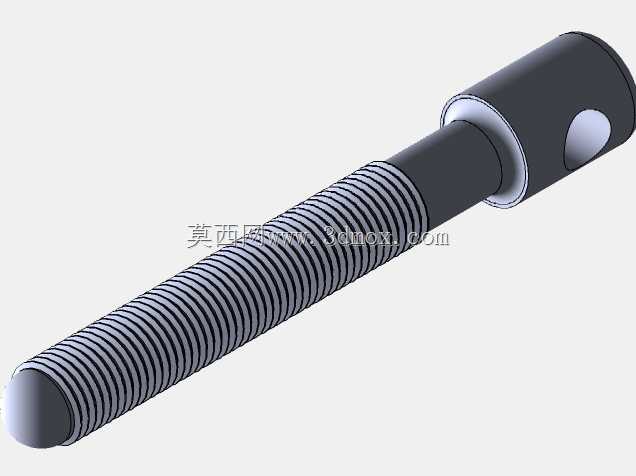

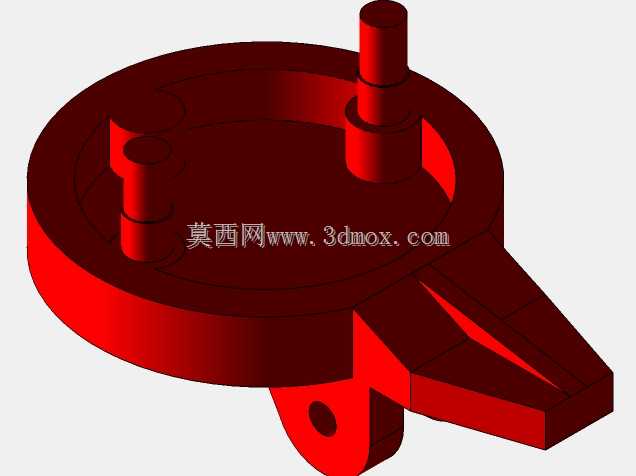

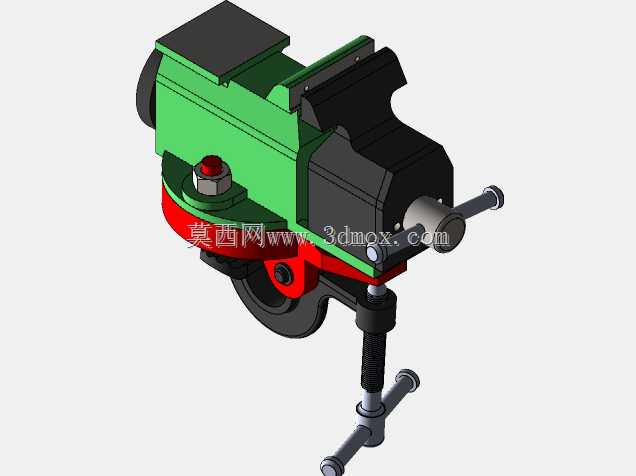

　　这款迷你夹持台钳的设计，最初是面向小型工件精密加工作业场景开发的，日常在电子元器件引脚修整、小型五金件打磨、模型制作修边、首饰加工打样这类需要小范围精准夹持的工位上，常规大尺寸台钳往往存在钳口开度冗余、夹持力过大容易压伤薄壁工件、安装占用台面上积过大的问题，这款小型台钳刚好填补了这类细分作业场景的工装缺口。从功能特性来看，它保留了传统台钳的核心夹持逻辑，通过丝杠传动带动活动钳身沿固定导轨平移，实现钳口的开合调节，丝杠末端的摇臂结构采用了弯折式设计，转动时不需要额外套入加力杆，单指即可完成快速开合操作，当需要施加更大夹紧力时，摇臂的力臂长度也能提供足够的扭矩输出，避免出现夹持打滑的问题。钳身底部的回转支撑结构，

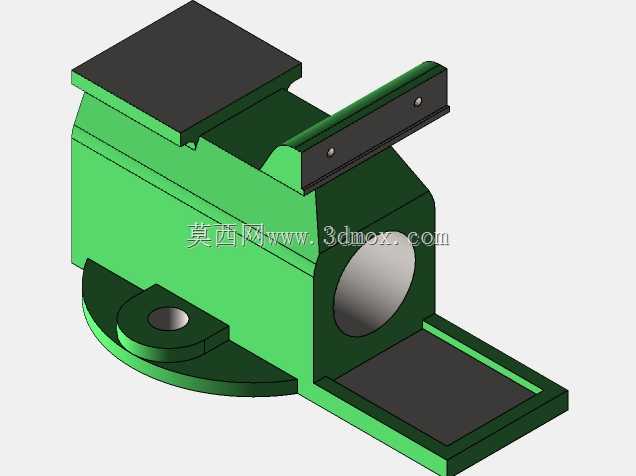

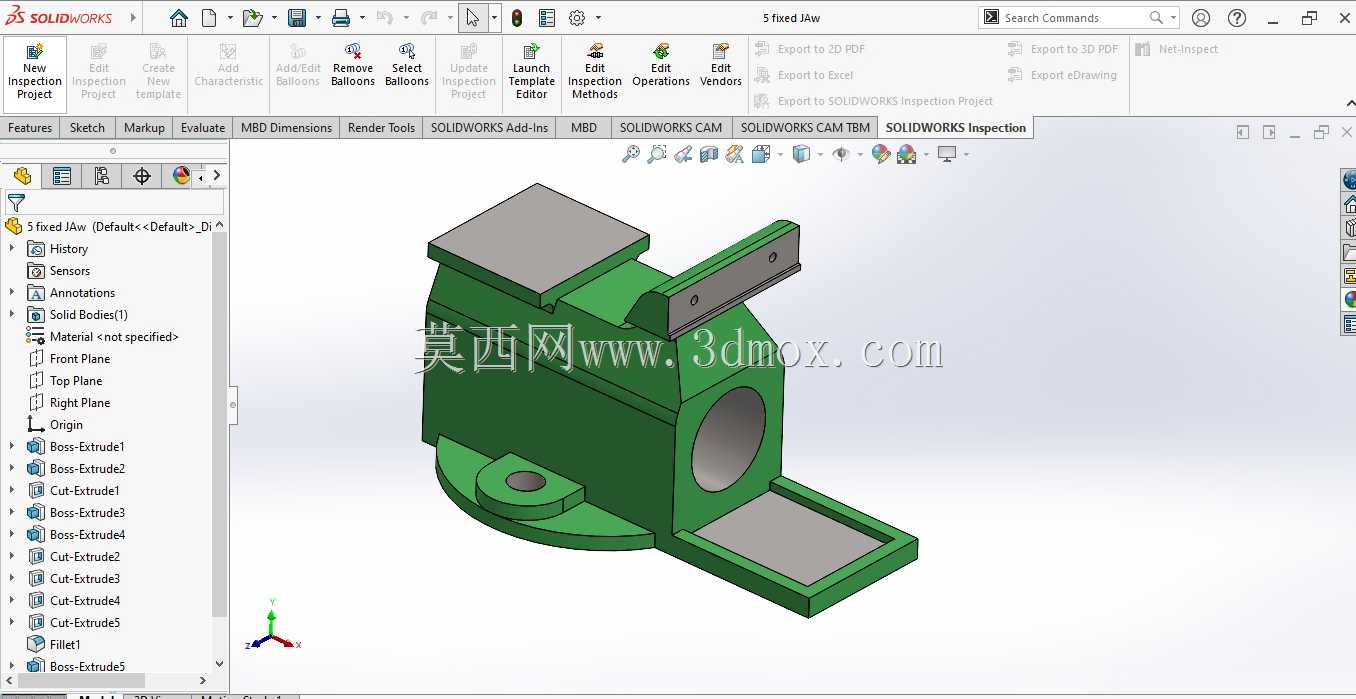

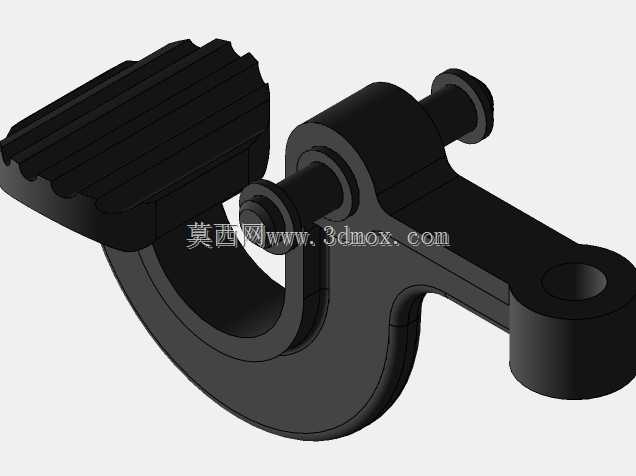

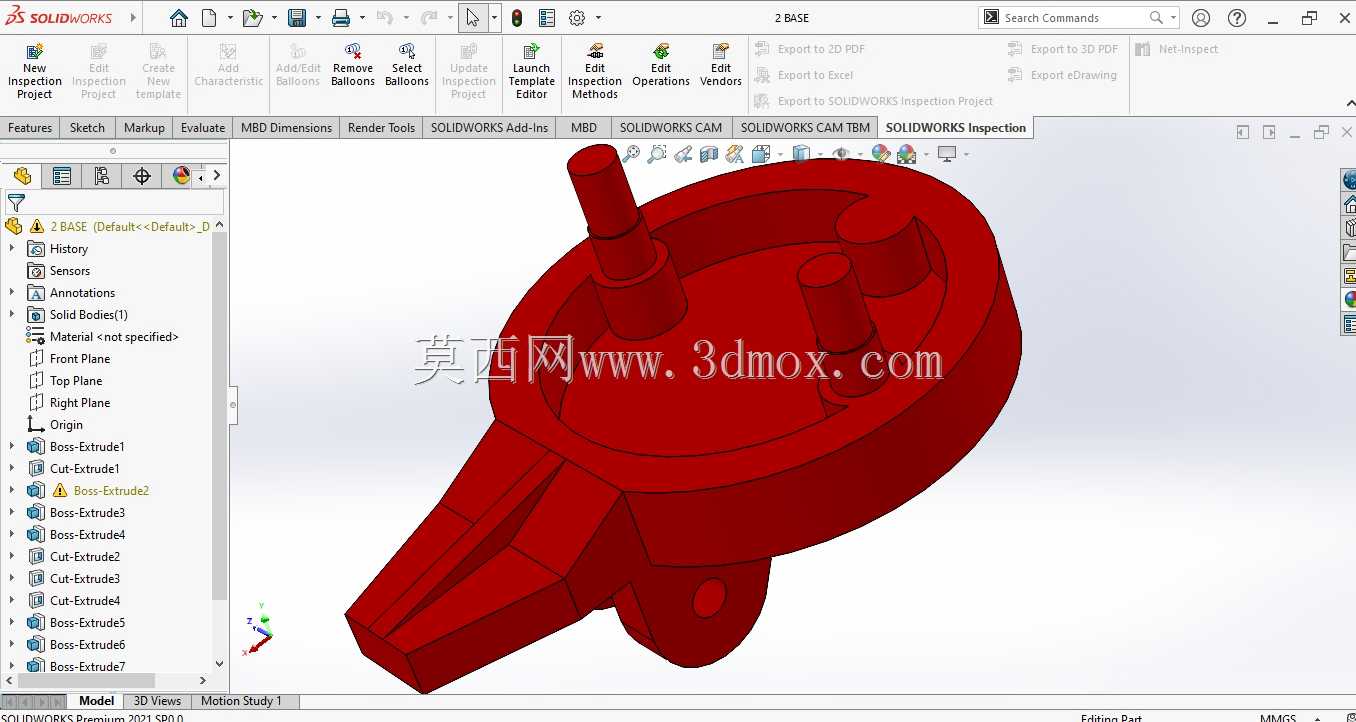

　　可以实现水平方向360度旋转调节，配合底座的锁紧手柄，能够快速调整工件的朝向，不需要反复松卸安装螺栓就能适配不同角度的加工作业，对于需要多面打磨、钻孔的小型工件来说，这个结构能大幅减少工件反复装夹的次数，降低装夹定位带来的误差。底座的夹持固定结构采用了C型夹式设计，不需要在工作台面上打孔安装，只要通过底部的压紧丝杠就能快速固定在厚度适配的工作台边缘、置物架层板甚至临时搭建的作业台面上，安装边界的适配性很强，不管是固定在常规厚度的钳工台边缘，还是较薄的防静电工作台面板上，都能通过调节压紧丝杠的行程实现稳定固定，不会出现作业过程中台钳移位的问题。设计过程中，首先对钳身的受力路径做了梳理，固定钳身和活动钳身的主体结构做了局部加厚处理，

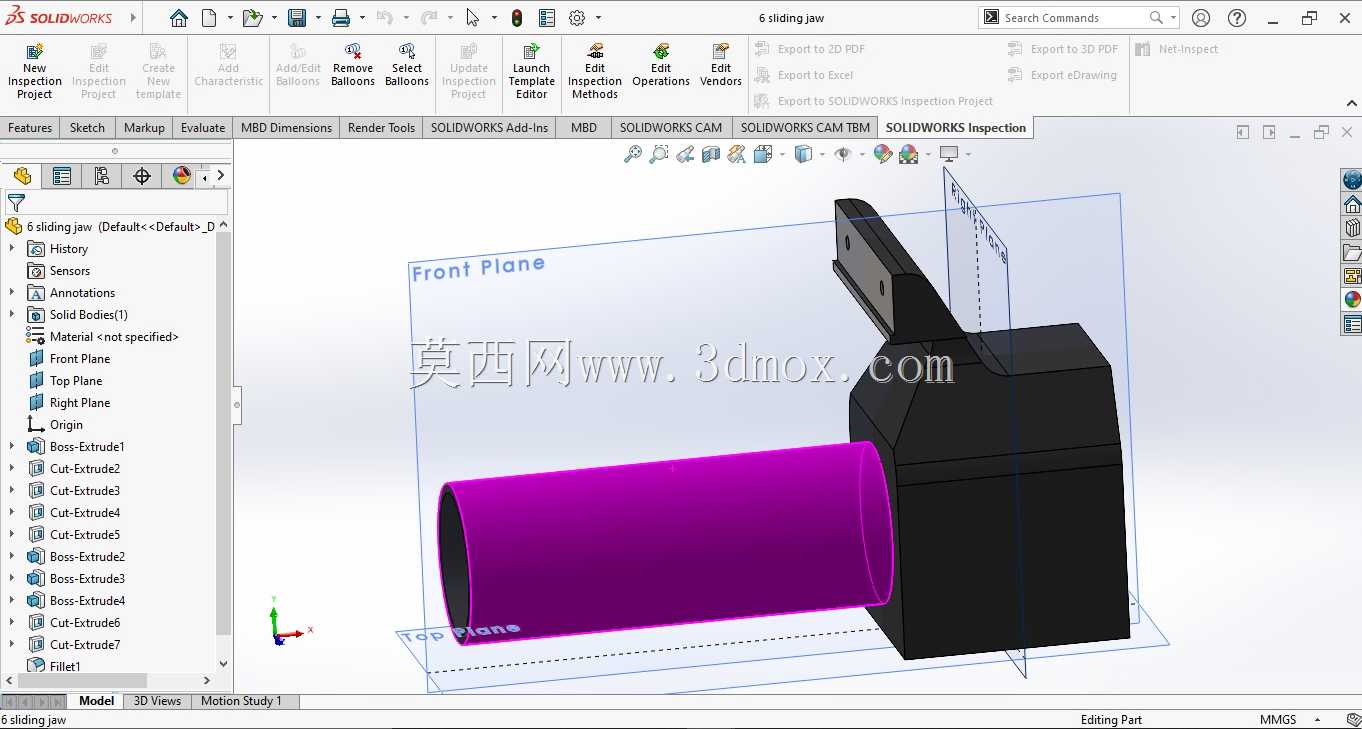

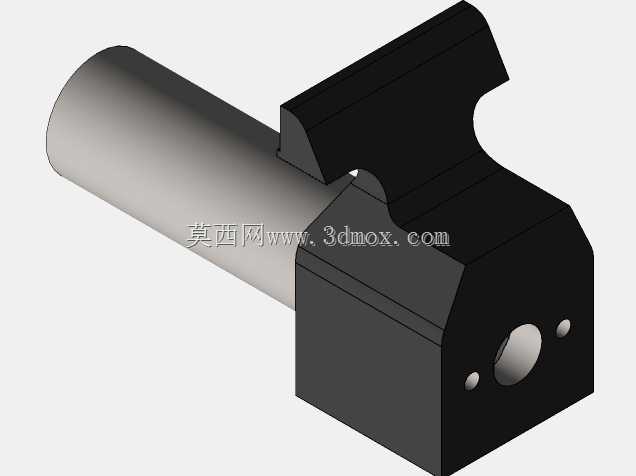

　　尤其是丝杠安装座和钳口贴合的位置，避免长期夹持硬质工件时出现应力集中导致的钳身变形，钳口位置预留了可更换钳口板的安装槽，后期如果钳口磨损或者需要适配软质工件夹持，可以直接更换带橡胶垫、V型槽的不同类型钳口板，不需要整体更换台钳主体，降低了后期的使用维护成本。导轨部分采用了内嵌式的滑动配合结构，活动钳身和固定钳身的配合面做了足够的配合长度，避免夹持工件时活动钳身出现翘头、偏摆的问题，保证两个钳口面始终保持平行，夹持方形、矩形工件时不会出现夹偏、夹不牢的情况。丝杠和活动钳身的连接位置做了防脱结构设计，即使将钳口开到最大行程，丝杠也不会从螺母座中脱出，避免日常使用过程中因为开合过度导致零件散落。整体外形尺寸控制得非常紧凑，钳身主体长度、

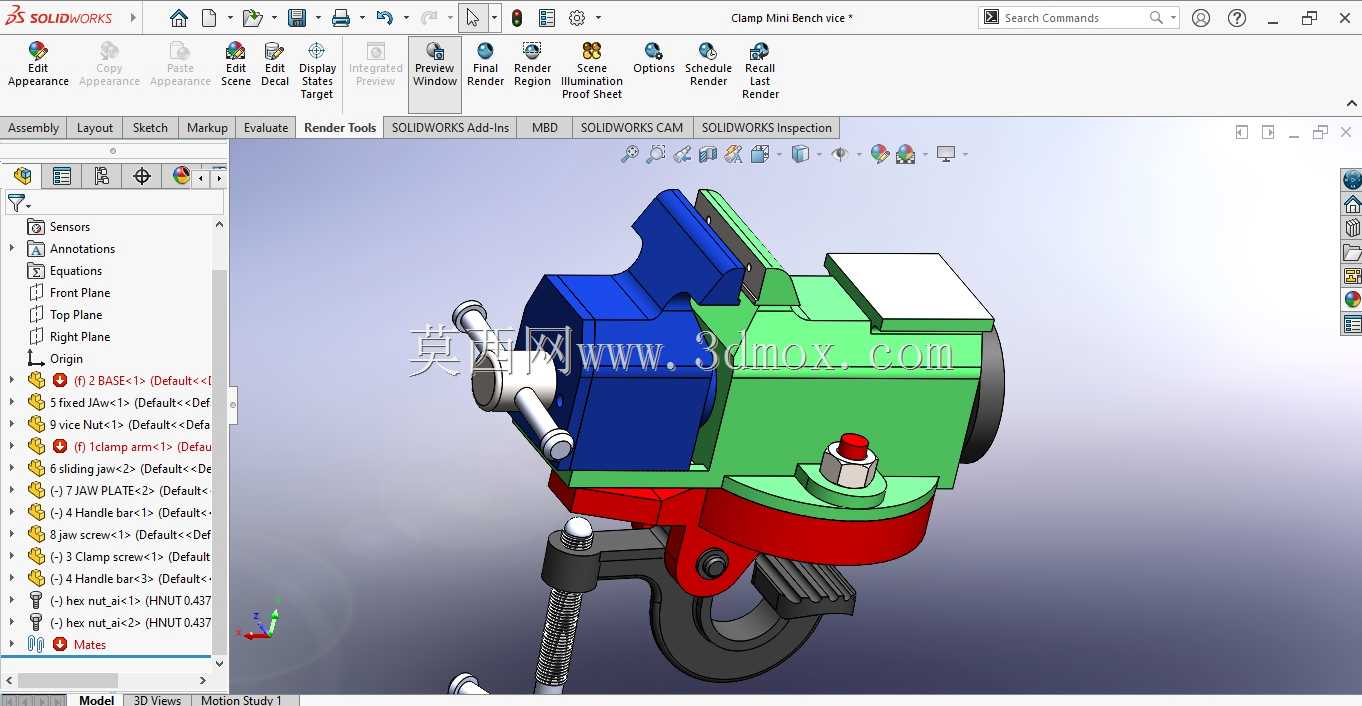

　　高度都控制在适合单手操作的范围内，不会占用过多的工作台面空间，即使是桌面空间有限的小型维修工位、个人模型制作工作台，也能轻松布置。在细节设计上，所有操作手柄的末端都做了圆滑过渡处理，没有尖锐的棱角，日常转动操作时不会划伤手部，回转底座的锁紧手柄位置设置在钳身侧下方，操作时不会和钳身、工件产生干涉，不管是左手还是右手操作都能轻松触达。钳身的配色做了功能区域的区分，活动钳身、固定钳身的主体部分采用辨识度高的色调，底座、操作手柄、锁紧结构采用对比色，日常使用时能快速识别操作部件的位置，不需要低头仔细寻找调节位置，提升作业时的操作效率。从实际使用的适配性来看，它的钳口开度可以覆盖绝大多数小型工件的夹持需求，不管是厚度几毫米的薄金属片、塑料件，还是直径不大的圆棒类工件，配合对应的钳口板都能实现稳定夹持，不会因为工件尺寸过小出现夹不住的问题，也不会因为夹持力过大导致薄壁工件出现变形、压痕。对于三维建模从业者来说，这个数模完整还原了台钳的所有装配关系，各个零件之间的配合间隙、运动行程都和实际产品保持一致，可以直接用来做装配干涉检查、运动仿真演示，也可以作为小型工装设计的参考案例，在此基础上拓展出适配特定工件的专用夹持结构，比如加装快速夹紧机构、调整钳口形状适配异形工件夹持等，都能以这个基础结构作为设计蓝本，减少从零开始设计的重复工作量。
