桁架式跨线铁路通行钢桥结构设计

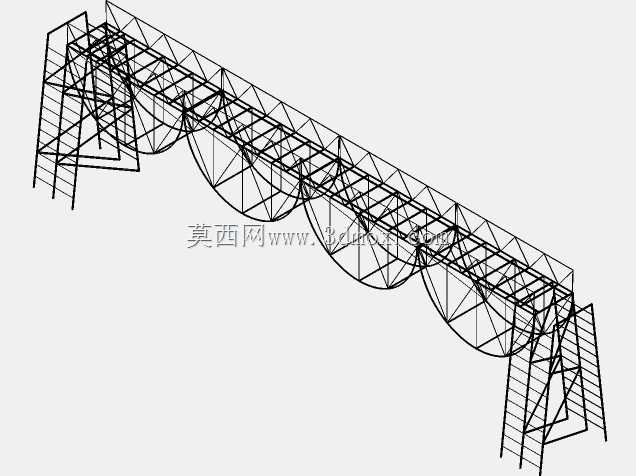

　　该钢桁架桥结构主要应用于厂区内部跨线通行、矿区铁路上方人行及轻型物料转运通道场景，也可作为小型施工场地跨既有线路的临时通行载体，区别于大跨度公铁两用桥梁，这类轻型桁架桥的荷载等级通常按照人行荷载加小型机具转运荷载设计，单侧主桁架采用三角形腹杆布置形式，上下弦杆通过连续的腹杆焊接形成整体受力单元，桥身两侧设置的竖向桁架段同时承担护栏与侧向稳定加强的作用，两端的梯道段直接与主桥桁架上下弦杆做刚性连接，无需额外设置过渡墩台，适配两端场地高差存在小幅偏差的安装场景。从受力逻辑来看，主桥底部设置的弧形下撑杆是整个结构的特色设计，常规平行弦桁架在跨中位置会出现下弦杆拉力峰值，增设弧形下撑后，

　　可将跨中部分竖向荷载通过弧形撑杆传递至两端靠近梯道的节点位置，有效降低跨中下弦杆的截面选型要求，同时弧形构件的存在也能减少纯直线桁架的视觉突兀感，适配厂区内部的景观协调性要求。建模过程中所有杆件均采用等边角钢作为基础型材，腹杆与弦杆的连接节点采用共节点焊接模拟，未额外添加节点板细节，适合方案阶段的快速受力验算与整体布局校核，主桥净通行宽度按照单人携带工具通行的需求设置，两侧护栏桁架的高度满足临边防护的安全高度要求，梯道段的踏步倾角按照人行梯道的舒适角度设置，梯道两侧同样设置连续的桁架式护栏，与主桥护栏顺直连接无断点。安装边界方面，该结构两端仅需在梯道底部设置混凝土基础预埋件，将梯道底端的弦杆与预埋件焊接固定即可，

　　主桥中段无需设置中间支撑，可直接跨越下方的单线铁路或者厂区主干道，跨越净空满足下方通行火车或者货运车辆的限高要求，结构整体的自重较轻，无需大型吊装设备即可完成现场拼装，所有杆件均可在工厂预制后运输至现场进行螺栓拼接或者焊接作业，适合快速施工的场景。从结构特性来看，全桁架的镂空设计可大幅降低风荷载对桥身的横向作用力，在开阔厂区或者多风区域使用时，相比实腹式梁桥拥有更好的抗风稳定性，同时镂空结构不会遮挡下方线路的视线，方便铁路或者道路的运维人员观察线路情况。设计过程中优先考虑了杆件的通用性，所有弦杆、腹杆均采用同规格的等边角钢，减少现场施工的型材采购种类，降低物料管理难度，连接节点的杆件交汇角度统一，可批量制作节点连接件，

　　进一步压缩现场安装的工作量。需要注意的是，该结构未考虑重型车辆通行荷载，仅适用于人行及轻型工具转运场景，若需提升荷载等级，可在现有模型基础上增大弦杆截面规格，在弧形下撑杆与主下弦杆之间增设额外腹杆，提升跨中位置的整体刚度，也可在桥面板位置铺设花纹钢板，与桁架上弦杆做焊接固定，形成平整的通行面。
