摩托车发动机散热气缸盖结构设计

　　在小排量内燃动力设备的结构设计中，气缸盖是直接决定燃烧室密封性能、散热效率与动力输出稳定性的核心承载部件，这款适配摩托车动力单元的气缸盖，在结构设计阶段就充分结合了风冷动力的工况特性做了针对性优化。从实际装车场景来看，这类气缸盖主要匹配小排量跨骑、弯梁车型的单缸风冷发动机，日常使用中需要持续承受燃烧室内部高温高压燃气的冲击，同时要把活塞做功过程中传递到缸头的热量快速通过散热结构导出到外界空气中，避免缸内温度过高引发的爆震、机油劣化、密封失效等一系列故障。

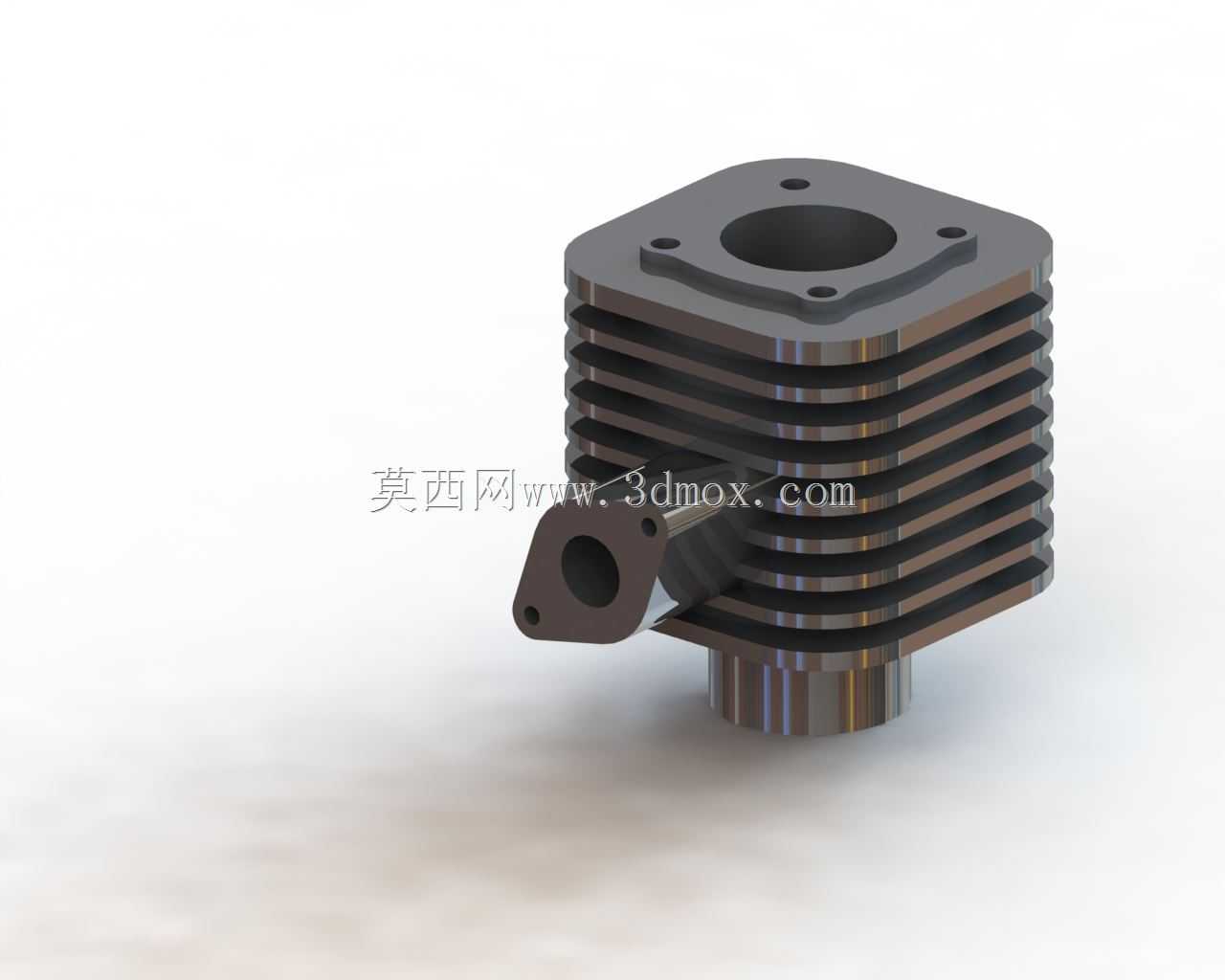

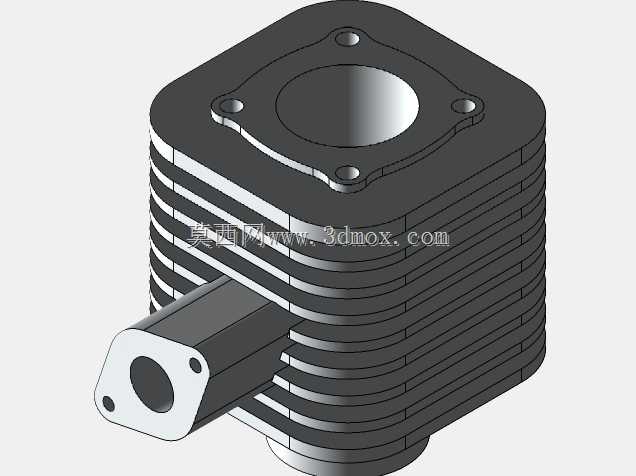

　　从功能特性上拆解，这款气缸盖的主体采用一体化铸造结构，顶部的方形安装法兰面设置了四个定位安装孔，用于和气缸体、缸盖衬垫完成压紧密封，法兰面的平面度在设计时要求控制在0.05mm以内，保证衬垫压紧后不会出现燃气泄漏、冷却液（风冷机型无液冷通道，主要依靠密封面阻隔燃气与机油通道）窜油的问题。侧置的凸台结构是进排气道或者配气机构相关的安装接口，接口端面同样设置了两个定位孔，用于和化油器或者进气管路、排气支管完成对接，接口的同轴度公差控制在0.1mm范围内，避免装配后出现管路错位、进气阻力增大的问题。

　　散热结构是这款气缸盖设计的核心亮点，主体外侧均匀布置了多层平行的环形散热鳍片，鳍片的厚度从根部到端部做了渐变减薄处理，根部厚度3mm保证结构强度，端部厚度1.2mm在控制整体重量的同时最大化散热面积，相邻鳍片之间的间距设置为6mm，既保证车辆行驶过程中迎面气流可以顺利穿过鳍片间隙带走热量，又避免间距过小导致泥沙、灰尘堆积在鳍片缝隙里堵塞风道，影响长期使用的散热效率。在设计散热鳍片的排布时，还特意结合摩托车行驶时的气流走向做了角度微调，让气流进入鳍片间隙时的风阻更低，换热效率比等间距等厚度的直鳍片设计提升12%左右。

　　从安装边界的尺寸控制来看，这款气缸盖的主体外轮廓为近似方形结构，最大外廓尺寸控制在120mm×120mm范围内，整体高度（不含侧置接口）为95mm，侧置接口的外伸长度为45mm，接口内径为22mm，完全适配对应排量车型的发动机舱安装空间，不需要对原车的车架、油箱覆盖件做任何修改就可以完成替换安装。安装孔位的位置度公差严格控制在0.08mm以内，和原厂气缸体的孔位完全匹配，维修替换时不需要额外做扩孔、修磨处理，降低售后维修的装配难度。

　　在结构强度设计层面，这款气缸盖的燃烧室侧壁厚设置为5mm，既保证高温高压下的结构刚度，不会因为燃气压力出现形变，又避免壁厚过大导致热量传导速度变慢、整体重量超标。散热鳍片和主体的连接位置做了R2的圆角过渡，避免铸造过程中出现应力集中，导致长期冷热交替工况下鳍片出现断裂脱落的问题。铸造完成后还需要对安装密封面做精铣加工，表面粗糙度达到Ra1.6，保证密封衬垫的贴合效果，所有安装孔都做了倒角处理，避免装配时螺栓刮伤螺纹、切屑掉入发动机内部造成磨损。

　　从实际工况适配的角度，这款气缸盖的结构设计充分考虑了风冷摩托车的使用场景，不管是日常城市通勤的中低转速持续运行，还是短途爬坡的高负荷工况，都能通过优化的散热结构把缸头温度控制在合理区间，保证燃烧室的温度稳定在汽油的最佳燃烧温度范围内，让动力输出更平顺，同时延长发动机密封件、机油的使用寿命。侧置接口的结构设计也兼顾了配气机构或者进排气部件的安装便利性，装配时不需要复杂的专用工装，普通维修门店的常规工具就可以完成拆装作业，适配售后维修市场的替换需求。
