深沟球滚动轴承精密结构三维设计

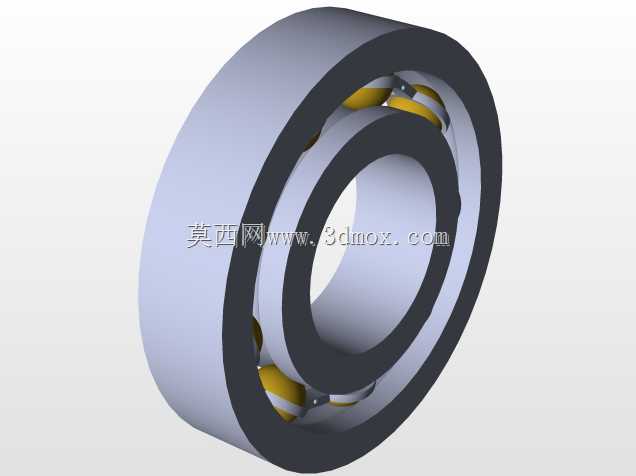

　　做机械结构设计这么多年，深沟球轴承几乎是每个旋转机构绕不开的基础零件，这次建模的这款标准深沟球轴承，完全参照常用公制尺寸系列的通用规格搭建，从内圈、外圈、滚动体到保持架的每一处配合尺寸都做了严格的公差预留，完全可以直接用到常规传动机构的装配校验里。很多刚入行的工程师选轴承的时候总容易忽略安装边界的约束，这款模型在搭建的时候特意把安装配合面的倒角、密封槽的预留尺寸、轴肩与孔肩的限位高度都做了1:1还原，不管是做轴系的轴向定位校核，还是做轴承座的孔位干涉检查，都能直接调取模型做装配模拟，不用再反复核对二维手册上的尺寸线。

　　从实际应用场景来说，这类深沟球轴承的覆盖范围极广，小到小型电机的输出端支撑、家电产品的旋转轴系，大到汽车变速箱的中间轴支撑、普通输送机的托辊辊子支撑，只要是承受径向载荷为主、同时附带少量轴向载荷的中低速旋转工况，都能看到这类轴承的身影。建模的时候特意把滚动体与内外圈滚道的接触角做了还原，常规工况下这类轴承的接触角为0度，当存在轴向窜动的时候接触角会随之增大，模型里保留了滚动体与滚道的合理间隙，在做运动仿真的时候可以直观呈现不同载荷下的滚动体受力分布，不用再单独做接触对的简化设置。

　　设计思路上没有做多余的结构简化，很多网上的免费轴承模型会把保持架做成一体式的简化结构，实际上常用的冲压钢板保持架是由两片铆接组合的，模型里还原了保持架的兜孔间隙、铆接点的结构，甚至把滚动体在兜孔里的轴向窜动量都留了出来，做动力学仿真的时候可以真实模拟保持架与滚动体之间的碰撞约束，不会出现仿真时滚动体卡死、保持架不动的失真情况。内外圈的滚道曲率半径也严格按照标准取值，内圈滚道曲率半径略大于滚动体半径，外圈滚道曲率半径比内圈稍大，这个细节很多建模者容易忽略，实际上这个曲率差直接影响轴承的额定动载荷，要是曲率做的不对，后续做有限元受力分析的时候结果会出现很大偏差。

　　外形尺寸与安装边界这块，模型参照的是应用最广的02尺寸系列，内孔与轴的配合选用基孔制的过渡配合，外径与轴承座孔的配合选用基轴制的间隙配合，模型里特意把配合面的粗糙度要求对应的尺寸公差带做了隐含的尺寸预留，装配的时候直接按照配合公差插入就能得到正确的配合松紧度。安装时的轴肩高度做了严格限制，没有超过内圈的倒角高度，方便后续用拉马拆卸轴承的时候卡爪能直接勾住内圈端面，不会出现轴肩过高顶到保持架的问题；对应的轴承座孔肩高度也做了同样的限制，避免拆卸时对外圈造成损伤。另外模型里预留了双面密封件的安装槽位，如果后续需要改成带密封圈的防尘型轴承，直接在槽位里加装密封件模型就行，不用重新修改内外圈的主体结构。

　　很多工程师做设备设计的时候，总觉得轴承是标准件随便调个模型就行，实际上如果模型的安装尺寸不准，很容易在装配的时候出现干涉，比如轴承的宽度尺寸如果做小了，端盖压紧的时候就会压不紧内圈，导致轴系窜动；如果倒角做小了，轴和孔的倒角与轴承倒角不匹配，装配时轴承就装不到位，出现憋劲的情况，严重的时候还会导致轴承运转时温升过快，提前失效。这个模型在搭建的时候把这些容易出错的细节都做了还原，不管是用来做整机的装配结构展示，还是用来做轴系的受力仿真分析，或者是给新入行的设计人员做轴承结构的教学演示，都能满足使用需求。另外模型里的所有特征都是参数化搭建的，如果需要改成其他尺寸系列的轴承，只需要修改对应的内外径、宽度、滚动体直径参数，就能快速生成对应规格的模型，不用从零开始重新绘制滚道和保持架结构，能节省不少标准件建模的时间。
