车间多工位物料供应称重管路系统

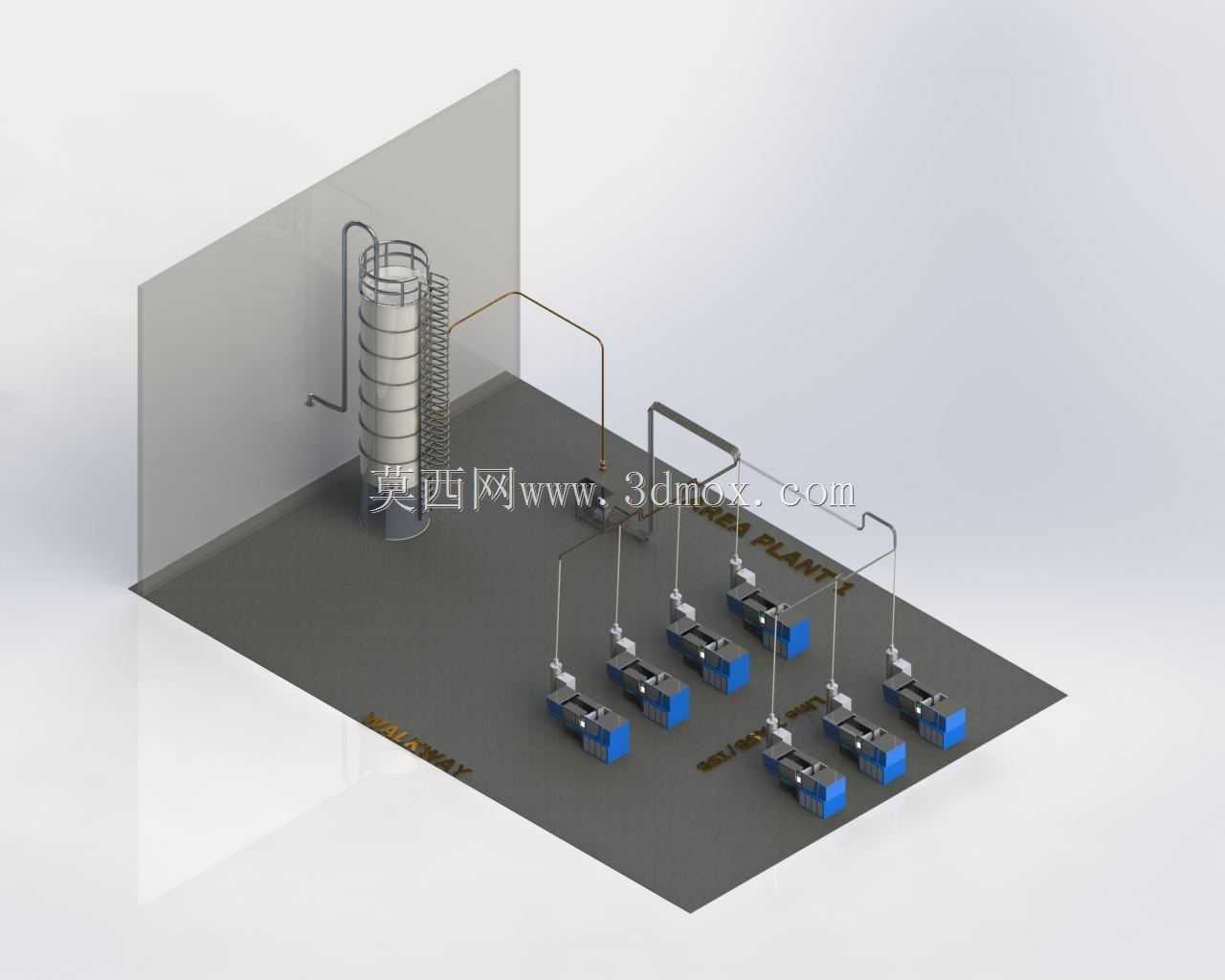

　　这套供料称重系统的三维结构，核心适配离散制造车间的多工位原料精准配送场景，常见于小型化工配料、食品分装、精密铸造浆料供给这类需要按工位定量送料的生产环节，区别于传统集中称重后人工转运的模式，整套结构把储料、管路输送、工位称重三个核心环节做了集成化布局，能大幅降低车间物料转运的人力损耗，同时减少人工配料带来的计量误差。从结构布局来看，整套系统靠车间侧墙设置立式储料单元，储料罐采用分段式筒身设计，外侧预留了爬梯结构方便日常检修与料位观察，罐体底部做了锥面收底设计，能避免粉状、小颗粒类物料在罐底积料架桥，罐体侧边的出料口高度匹配后续管路的走向坡度，减少物料输送过程中的残留堵管风险。从储料罐引出的主输送管线沿车间地面上方的合理高度排布，

　　避开车间日常人员通行与物料转运的通道高度，主管道通过分支管路逐一对应下方的八个作业工位，每个分支管路上都预留了控制阀安装位，可根据工位的生产需求单独控制通断，适配不同工位差异化的供料节奏。每个工位末端都集成了独立的称重承载单元，称重台的安装高度匹配一线作业人员的操作高度，作业人员无需额外垫高或弯腰即可完成接料、称重、后续作业的全流程操作，工位之间预留了足够的操作间距，避免相邻工位作业时出现互相干扰的情况。设计阶段首先划定了整套系统的安装边界，整体占地长度适配常规中小型生产车间的柱距，宽度方向不占用车间主通道，靠侧墙安装的形式也能最大化利用车间的边角闲置空间，储料罐的高度控制在车间常规行车的最低运行高度以下，

　　不会影响车间其他大型设备的吊装作业。管路走向设计时充分考虑了物料输送的流畅性，所有管路转角都采用大曲率圆弧过渡，避免直角转角造成的物料卡滞，同时管路整体设置了千分之三的倾斜坡度，在停机状态下管路内残留的物料能顺着坡度回流到储料罐或者工位端的收集位，减少日常停机清理的工作量。称重单元的安装基座做了加强设计，能承受工位上常规作业的载荷冲击，避免日常操作中的碰撞影响称重计量的精度，每个称重单元的侧边都预留了信号线缆的走线槽，可直接对接车间的生产数据采集系统，实时上传每个工位的物料消耗数据，方便生产管理人员做物料损耗统计与生产排程调整。整套结构的布局没有冗余的结构件，所有支撑件都采用标准化型材拼接的形式，

　　现场安装时不需要做大量的定制化焊接作业，能缩短现场安装调试的周期，后期如果需要调整工位数量或者管路走向，也可以通过拆装型材与管路快速完成改造，适配车间产能调整后的布局需求。在细节处理上，储料罐顶部预留了进料口与排气口位置，进料口可对接车间的集中供料管路，无需人工登高加料，排气口则能避免送料过程中罐内压力异常升高，保障储料环节的安全性；所有管路的连接位置都预留了快装接口，日常维护时可以快速拆开清理管路内部的积料，不需要动用大型切割工具；工位端的称重台周边做了挡边设计，能避免物料撒漏到地面，减少车间日常清洁的工作量。
