内螺纹连接手轮式截止闸阀结构设计

　　在民用给排水、小型工业流体输送、暖通循环管路的终端控制场景中，这类手轮驱动的内螺纹闸阀是应用频次极高的管路控制元件，区别于大口径法兰连接的工业闸阀，该款闸阀的尺寸边界完全适配小通径管路的安装需求，阀体两端采用标准内螺纹接口，可直接与同规格外螺纹的镀锌钢管、PPR转接头、紫铜管接头旋合连接，无需额外配置法兰片、密封垫片组与螺栓紧固件，安装操作门槛低，后期维护拆卸也更为便捷，常见于家装水路改造、小型设备冷却循环回路、实验室气路水路控制、小型空压机输气管路等场景，承担管路介质的通断控制功能，正常工况下不做节流调节使用，避免半开状态下介质冲刷密封面导致的密封失效问题。

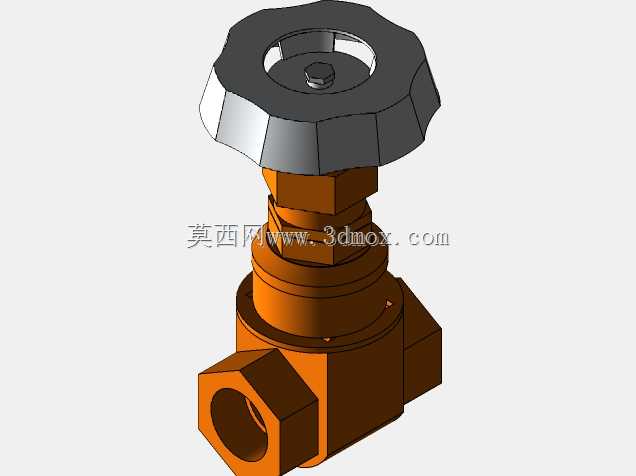

　　从结构设计逻辑来看，该闸阀采用明杆？不，不对，从外观结构看是暗杆楔式闸阀的小型化设计，手轮采用多棱边防滑结构，外圈做了圆弧倒角处理，避免操作时划伤手部，手轮中心设置压紧螺塞，将手轮与阀杆上端可靠固定，防止操作过程中手轮滑脱；阀杆与阀体上部的六角锁紧结构配合，实现阀杆的轴向限位，旋转手轮时阀杆带动内部闸板做垂直升降运动，实现流道的全开与全关，阀体上部的六角结构也方便安装时使用扳手夹持固定，避免旋接管路时阀体跟着转动导致密封面受力错位。阀体采用整体式锻造结构，流道为直通式设计，介质流通时的阻力损失极小，全开状态下闸板完全抬升至阀腔上部，不会对介质流道造成遮挡，可有效降低管路的压损，适合对流通效率有要求的小通径管路场景。

　　设计过程中需要重点把控几个核心尺寸边界：首先是阀体两端内螺纹的同轴度公差，必须控制在0.1mm以内，避免安装后管路出现错位应力，长期使用后出现接口渗漏问题；其次是阀杆的行程尺寸，要保证手轮旋转至全关位置时，闸板能完全落至阀座密封面位置，实现零泄漏截断，全开位置时闸板完全抬离流道，不产生通流阻力；手轮的外径尺寸设计兼顾操作力矩需求，小通径闸阀不需要过大的操作力，手轮直径控制在合适范围，既保证手动操作时不需要施加过大的力矩就能实现可靠密封，也不会因为手轮尺寸过大导致安装空间占用过多，适配狭小空间内的管路布置需求。

　　从功能特性上看，该类闸阀的密封结构采用硬密封配合，闸板与阀座密封面经过研磨处理，在常温清水、压缩空气、低压无腐蚀性油品等介质工况下，密封可靠性强，使用寿命长，相比塑料材质的管路阀门，金属阀体的抗压力波动能力更强，可承受短时的管路水锤冲击，不会出现阀体开裂的问题。在三维建模过程中，需要重点还原各部件的装配关系：手轮与阀杆的配合间隙、阀杆与填料函的配合尺寸、阀体内部闸板的导向结构、两端螺纹的标准牙型参数，这些细节直接影响模型后续用于工程出图、装配干涉检查、3D打印样件验证的可用性，建模时需要严格按照机械设计手册中内螺纹闸阀的相关尺寸规范进行参数化绘制，保证各部件的装配公差符合实际生产要求，避免出现虚拟装配时的干涉问题，比如手轮旋转到全关位置时与阀体上部锁紧螺母的间隙要预留足够，避免运动过程中出现碰撞。

　　实际选型应用时，需要根据管路的公称通径、工作压力、介质类型匹配对应参数的闸阀，该类小型闸阀通常公称压力在1.6MPa及以下，适用介质温度不超过120℃，完全覆盖民用与小型工业场景的常规工况需求，安装时要注意阀体上的介质流向标识，虽然闸阀是双向密封，但按照流向标识安装可降低介质对密封面的长期冲刷影响，延长阀门的实际使用寿命，日常维护时只需要定期检查阀杆填料处的渗漏情况，若出现渗漏可适当压紧填料压盖即可解决，不需要整体拆解阀门，维护成本极低。
