工业级生态干燥设备结构设计方案

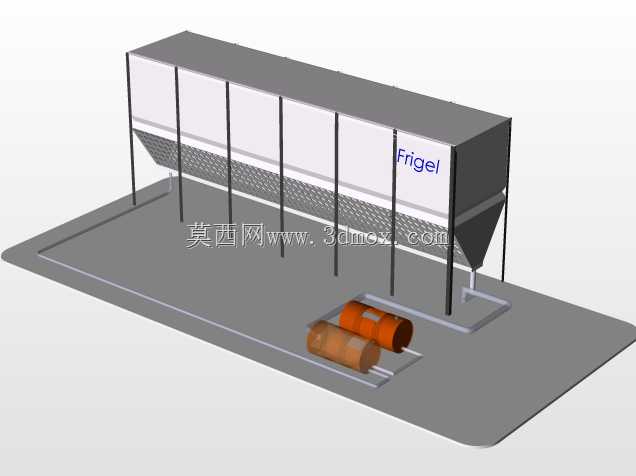

　　在橡塑加工、食品原料预处理、化工颗粒成品处理这类需要严格控制物料含水率的生产场景里，干燥环节的设备布局合理性，直接决定了后续工序的良品率与能耗水平。这套生态干燥设备的结构设计，首先考虑的是车间连续化生产的物料流转逻辑，没有采用传统干燥机分散布置的思路，而是将储料、干燥、缓存三个功能段整合为一体化长仓式结构，减少物料在不同设备间转运产生的落差损耗与粉尘泄漏。从整体安装边界来看，设备主体采用高架支撑设计，底部预留了足够的巡检与辅件安装空间，配套的两组换热罐体直接布置在仓体出料端的侧下方，不需要额外搭建长距离输送管线，压缩了整套系统的占地长度，适配多数中小加工车间的柱网间距，不需要对现有厂房结构做大规模改造。

　　仓体上部采用分段式密封仓壁设计，每一段仓壁都通过竖向型材框架做独立固定，既可以根据不同物料的干燥停留时间需求，灵活调整干燥段的有效长度，也方便后期单独拆卸更换磨损的密封件，不需要整体吊装仓体。仓体下部的锥斗出料段做了等斜率过渡设计，角度控制在物料安息角以上，避免颗粒类物料在锥斗位置架桥堵塞，出料口直接对接下方的输送管路，减少物料残留。设计过程中特意将干燥介质的循环管路隐藏在仓体背部的框架内，外部没有裸露的管线，既降低了车间人员巡检时被磕碰的风险，也能减少管路内的热量损耗，提升热利用效率。配套的两组罐体分别承担介质换热与缓存功能，罐体底部做了鞍式支撑结构，与地面的安装底座通过螺栓固定，不需要做预埋基础，后期调整设备位置时拆装难度更低。

　　设备侧面预留了观察窗与检测接口的安装位，可以根据实际生产需求加装温度、湿度传感器，实时监测仓内不同位置的物料状态，不需要在仓体上额外开孔做二次改造。支撑框架采用标准化型材拼接，所有连接位置都设计了冗余的固定孔位，现场安装时可以根据地面的实际平整度微调支撑腿的高度，降低对地面施工精度的要求。从物料流向来看，待干燥物料从仓体一端的上部进料口进入，在仓内沿着水平方向缓慢移动的过程中完成与干燥介质的热交换，达到含水率要求后从另一端的锥斗出料口排出，整个过程为连续式作业，不需要批次停顿，适配24小时连续生产的产线节奏。仓体顶部做了微负压排气设计，干燥过程中产生的湿空气可以通过顶部的排气口集中收集处理，不会直接扩散到车间内部，改善车间作业环境。

　　考虑到不同行业的物料特性差异，这套结构在设计时预留了模块化扩展空间，比如针对热敏性物料，可以在仓壁段加装冷却夹层，针对高含水率物料，可以增加仓体段数延长干燥停留时间，不需要重新设计整体框架。设备底部的平台采用花纹防滑钢板铺设，边缘做了踢脚板设计，巡检人员在平台上操作时不会出现工具滑落的情况，平台的支撑腿与仓体支撑做了一体化设计，整体结构稳定性更强，不会因为设备运行产生的振动出现平台晃动的问题。出料端的管路接口采用标准法兰连接，尺寸匹配行业内通用的输送管路规格，用户不需要额外制作转接头就可以对接现有产线的物料输送系统。
