一进两出式水气两用分流控制阀结构

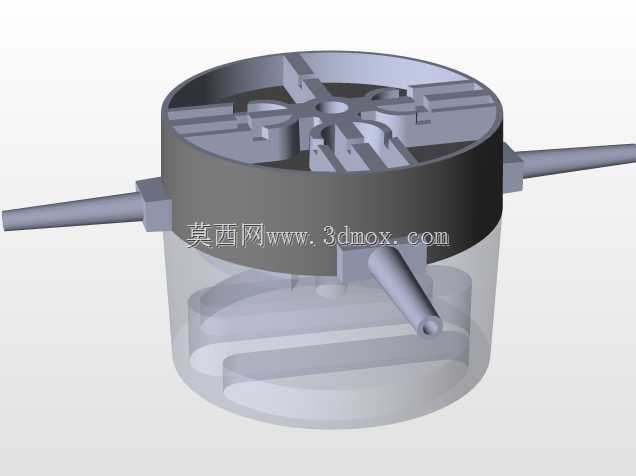

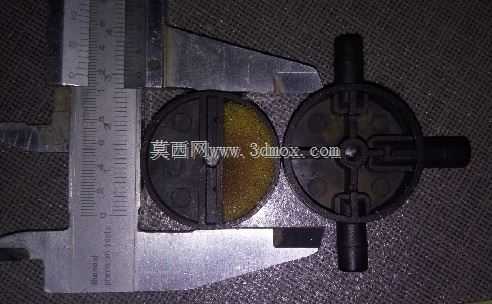

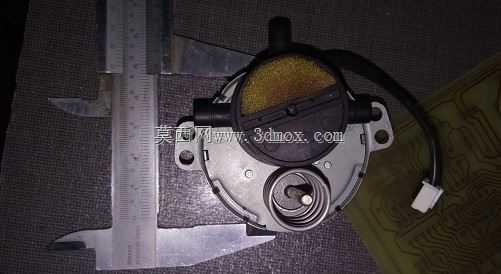

　　在民用净水设备、小型气动实验台、水族循环系统这类需要单路输入双路输出流体分配的场景里，这类一进两出的水气两用阀是很常见的管路核心部件，很多刚入行的结构设计师在做这类阀件建模时，很容易忽略流道转角的阻力损失，或是把接口的安装公差卡得太死导致实际装配时管路对接错位。从这个模型的结构来看，整体采用上下分体式的壳体设计，上部阀座采用硬质金属质感的结构，下部阀腔做了透明化的可视化处理，方便在做原理演示时直观看到内部阀芯的动作状态，三个侧向伸出的接口分别对应1路输入和2路输出，接口采用等径的圆柱插接结构，适配常规的软质气管、水管的快插安装，不需要额外做螺纹攻丝，适合低压工况下的快速装配。设计时首先要考虑的是安装边界，

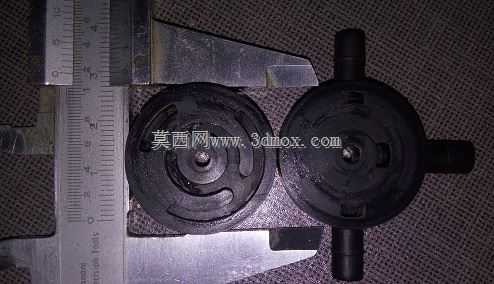

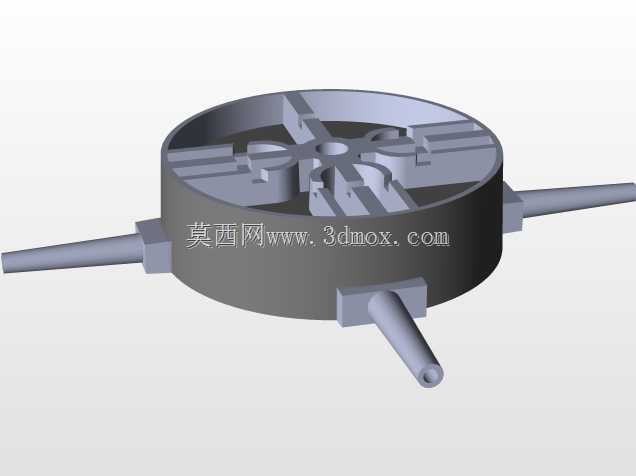

　　整个阀体的圆柱形主体直径控制在常规管路安装的预留空间范围内，三个接口的伸出长度要匹配常用的管夹安装间距，避免安装后和周边的管路固定件产生干涉，阀芯上部的十字型筋条结构是用来配合手动旋钮或是小型气动执行器的，做结构时要注意筋条的倒角处理，避免应力集中导致长期扳动后出现筋条断裂。很多人做这类阀的流道设计时，会直接把内部流道做成直角转弯，实际上水气混合介质经过直角转角时会产生明显的压损，尤其是带微小杂质的水流经过时，直角位置很容易堆积杂质造成流道堵塞，这个模型里的内部流道在转角位置做了圆弧过渡，能有效降低流体阻力，同时减少杂质滞留的概率。上下壳体的连接位置采用止口定位结构，装配时不需要额外做定位治具，直接对准止口压合后再做密封处理即可，

　　密封槽的宽度和深度要匹配常用的O型圈线径，避免压缩量过大导致装配困难，或是压缩量不足出现渗漏。在实际应用场景里，这类阀既可以用在小型水族箱的水流分配上，单路进水分别导向过滤仓和增氧出水口，也可以用在小型气动回路里，单路压缩空气输入后分成两路给不同的小型气缸供气，因为兼容水和空气两种介质，密封件的选型要兼顾耐水浸泡和耐轻微油气的特性，建模时密封槽的尺寸公差要控制在合理范围内，保证O型圈装配后的压缩率在20%-30%之间，既能保证密封效果，又不会因为压缩量过大导致O型圈过早老化失效。三个接口的同轴度要做严格的形位公差约束，不然实际插接管路时会出现接口歪斜，导致管路弯折影响流体流量，上部阀座的顶面平面度也要控制，

　　不然和执行器连接时会出现贴合不严，导致手动扳动时出现卡滞。很多新手建模时会把下部透明阀腔的壁厚做的太薄，实际注塑生产时会出现填充不足，或是装配时受力开裂，这个模型里的下部壳体壁厚保持了均匀一致，没有出现壁厚突变的位置，能有效避免注塑时的缩痕问题，同时透明材质的壁厚均匀也能保证透视效果一致，不会因为壁厚差出现光影折射变形影响内部结构观察。阀芯的转动行程要做机械限位，避免转动过度导致通路错位，这个模型里的上部十字筋条同时兼顾了限位作用，当阀芯转动到全开或是全关位置时，筋条会和阀座上的凸台接触，阻止阀芯继续转动，不需要额外加装限位销钉，简化了零件数量，降低了装配复杂度。在做安装孔位设计时，阀体底部预留了足够的平面空间，可以粘贴双面胶或是加装小型固定支架，不需要在阀体上额外做安装凸耳，进一步缩小了阀体的整体外形尺寸，适合在空间紧凑的小型设备里使用。流道的通径设计要匹配常规的6mm外径软管，通径过大会导致阀体整体尺寸变大，通径过小会导致流量不足无法满足使用需求，这个模型的内部流道通径和接口内径保持一致，没有出现通径突变的位置，能最大程度降低流体通过时的压力损失。
