民用管路简易通断控制水阀结构设计

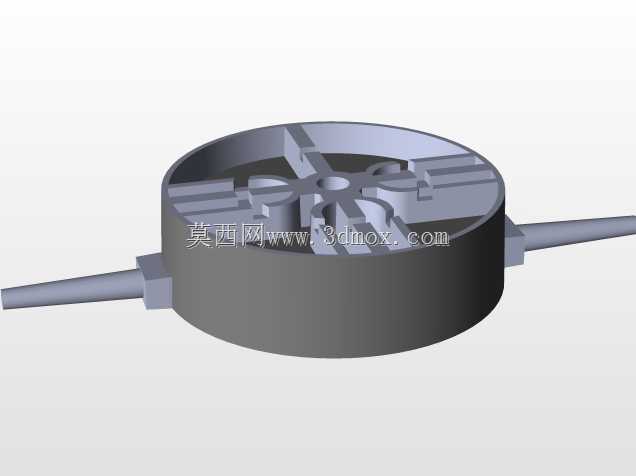

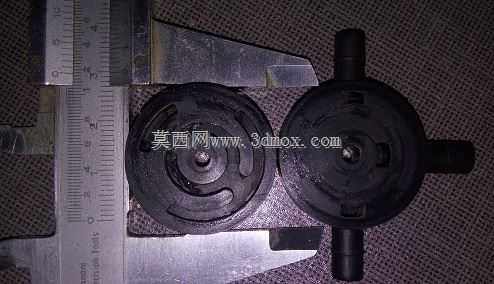

　　这款简易水阀的结构设计，最初是针对小型民用给排水管路、桌面实验流体回路、小型水族系统的通断控制需求做的轻量化方案，没有照搬工业大通径阀门的复杂冗余结构，所有设计取舍都围绕小流量工况下的可靠性、易加工性、低装配难度展开。从结构布局来看，整体采用同轴圆柱式主体构型，上部为操作驱动段，中部为密封隔断段，下部为流体容腔段，两侧伸出的管路接口采用等径外伸式设计，接口轴线与阀体中心轴线垂直相交，这种布局能最大程度降低管路安装时的空间占用，不需要额外预留转角操作空间，适配狭小安装位的布设需求。设计阶段首先敲定的是密封副的结构形式，没有采用常见的升降式阀芯结构，而是选用了旋转式隔断阀芯，阀芯与上部操作端直接刚性连接，省去了阀杆升降的螺纹传动副，

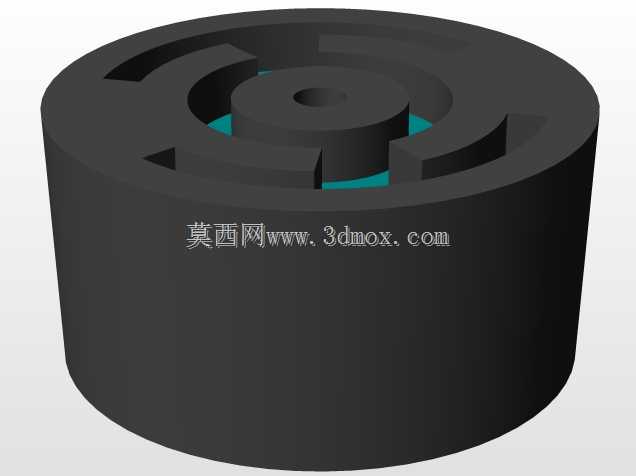

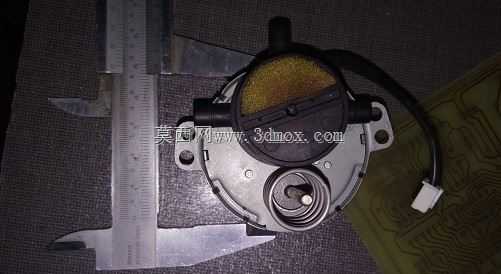

　　既减少了加工工序，也避免了长期使用后螺纹磨损、阀杆卡顿的问题，阀芯上的通流槽采用对称十字布局，旋转90度即可实现全通到全闭的状态切换，操作行程短，开关定位清晰，不需要额外设置行程限位结构，依靠阀体上部的十字形限位凸台就能实现阀芯的转动角度限制，装配时直接将阀芯从阀体上部装入即可，不需要额外的紧固件锁定，依靠上部端盖的压合就能完成轴向定位，整体装配工序不超过三步，非常适合小批量注塑或者3D打印快速制作。从安装边界来看，阀体主体的最大外径控制在接口通径的3.2倍，下部流体容腔的轴向高度为主体外径的0.8倍，两侧接口的外伸长度为通径的1.5倍，接口外径与常用的软质输水软管内径匹配，安装时直接将软管套入接口，辅以喉箍锁紧即可完成密封连接，

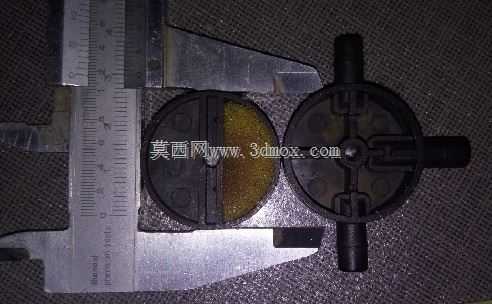

　　不需要额外加工螺纹或者焊接法兰，大幅降低了现场安装的工具要求。在功能特性上，这款水阀的流道设计做了圆弧过渡处理，流体从一侧接口进入后，不会出现直角折返的流道突变，全开状态下的流阻系数比同通径的直角式截止阀低40%左右，小流量工况下不会产生明显的流道啸叫，也不容易在阀腔内积存杂质，日常使用时不需要频繁拆洗维护。上部操作端的十字形凸台除了承担限位功能外，还可以直接作为操作手柄使用，不需要额外加装塑料或者金属手柄，徒手就能完成开关操作，操作力矩控制在0.2N·m以内，即使是没有操作经验的用户也能轻松完成开关动作，不会出现拧不动或者关不严的问题。密封结构上，阀芯与阀体之间的密封采用面接触式软密封设计，密封面的配合间隙控制在0.1mm以内，

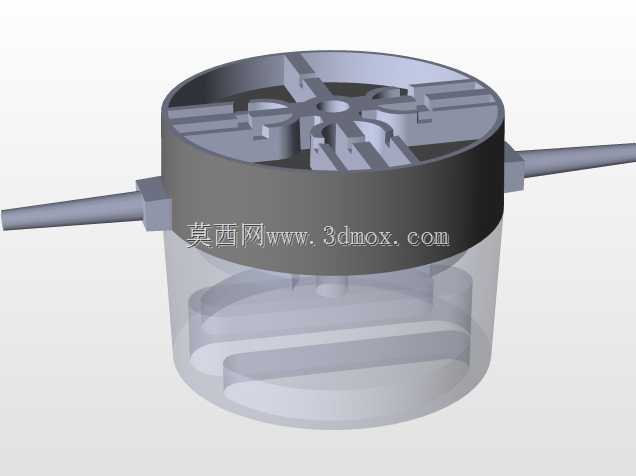

　　配合软质密封材料的压缩量补偿，在0.1MPa的常规民用供水压力下不会出现渗漏，完全满足小型给排水系统的密封要求。设计过程中也做了结构强度校核，阀体下部的透明容腔段采用等壁厚设计，壁厚取值为通径的0.15倍，既保证了足够的承压能力，也能直观看到阀腔内的流体状态，方便用户判断阀门是否处于通流状态、有没有杂质堵塞，这种可视化设计在小型实验回路、水族管路场景下非常实用，不需要拆解管路就能判断阀门工作状态。另外，整体结构没有细小的易脱落零件，所有构件都集成在阀体主体内部，即使频繁操作也不会出现零件脱落掉入管路的问题，长期使用的可靠性更高，适配家用供水、小型灌溉、实验台流体回路、水族箱管路等多种低压小流量的流体控制场景，结构简单易加工，维护成本极低。
