等径正交三通管道接头结构设计

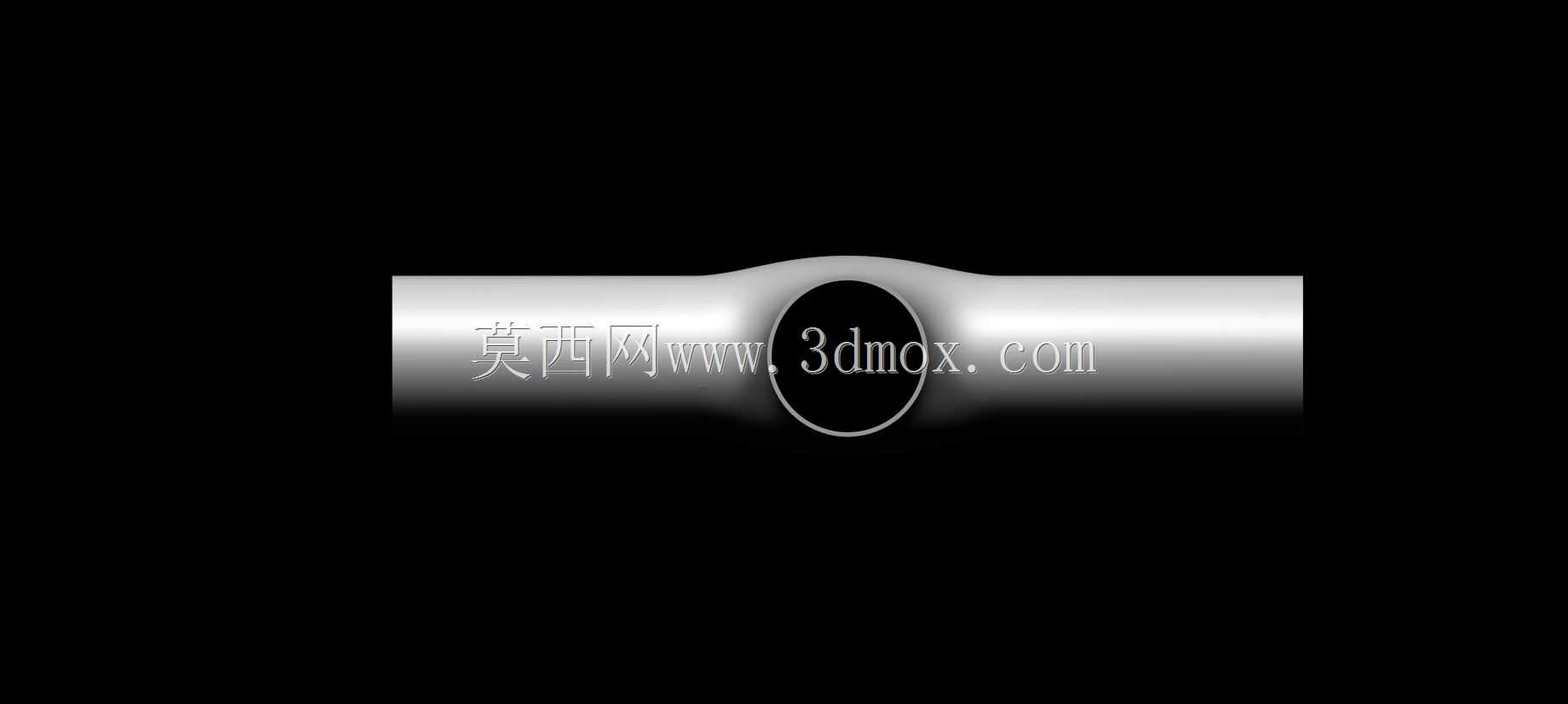

　　在民用给排水、工业流体输送、暖通空调管路、化工介质传输等诸多工程场景中，管路的分支转向是管路布设过程中无法回避的结构需求，等径正交三通接头作为管路系统里最常用的分支连接件，承担着将主路流体均匀分流至垂直支路，或是将支路流体汇入主路的核心作用，其结构设计的合理性直接影响整个管路系统的流阻表现、密封可靠性以及长期运行的结构强度。本次设计的等径正交三通管道接头，采用主管与支管轴线垂直相交的结构形式，主管为通长等径直管段，支管在主管中部位置垂直连通，三个连接端口的内径尺寸保持一致，可直接对接同公称通径的输送管路，无需额外做变径转接，能有效减少管路中的接头数量，降低潜在的泄漏风险点。从设计思路层面来看，

　　首先要解决的是主管与支管相贯线位置的结构强度问题，管路运行过程中，相贯区域是应力集中的高发位置，无论是管内流体带来的内压载荷，还是管路安装过程中产生的装配应力，或是长期运行中受温度变化产生的热胀冷缩应力，都会在相贯线位置形成应力叠加，因此在相贯位置做了平滑的圆弧过渡处理，没有采用尖锐的直角相交结构，过渡圆弧的曲率半径经过反复校核，既不会因为过渡半径过大导致接头整体外形尺寸超标，挤占管路安装空间，也不会因为过渡半径过小无法有效分散应力，避免长期运行过程中相贯位置出现疲劳开裂的问题。接头的三个连接端口均采用标准圆柱面结构，可适配常规的粘接、热熔、卡套或是螺纹连接工艺，端口的圆柱度公差控制在合理范围内，保证连接时的同轴度，

　　避免管路对接后出现偏斜，导致额外的装配应力。从安装边界来看，接头的主管段总长度控制在合理范围，两端端口的端面与主管轴线保持严格垂直，安装时不需要额外对管路进行过长的裁切，只要将对接管路插入端口至设计深度即可保证连接强度，支管的伸出长度也经过优化，既保证了与支路管路连接时有足够的配合长度，也不会因为支管过长导致接头整体占用的竖向安装空间过大，适配狭小空间内的管路布设需求。在流体性能层面，接头内部的相贯位置做了内壁平滑处理，没有突兀的凸起或是凹陷结构，流体经过分支位置时不会产生剧烈的流向突变带来的涡流，能有效降低流体经过接头时的局部阻力损失，减少输送过程中的能耗，同时平滑的内壁也不容易残留输送介质中的杂质，

　　避免长期运行后出现管路结垢堵塞的问题，无论是输送清水、暖通循环水，还是低粘度的工业流体，都能保持稳定的输送效率。结构壁厚的设计上，根据常用管路的公称压力等级做了匹配，整体壁厚均匀，相贯位置的壁厚做了适当的补强，保证在额定工作压力下，接头各个位置的应力都处于材料许用应力范围内，不会出现局部鼓胀或是破损的问题，同时均匀的壁厚也适配注塑、铸造或是机加工等多种加工工艺，不管是采用塑料材质加工民用给排水接头，还是采用金属材质加工工业高压管路接头，都可以基于该结构模型调整材料参数后直接投入生产，不需要再做大幅的结构修改。在实际工程选型过程中，这类等径正交三通接头通常用于主路管路需要垂直分出同管径支路的场景，比如室内给排水系统中水平主水管分出竖向的支管接用水点位，暖通系统中供回水主路分出支路接末端风机盘管，或是工业生产线上的流体输送管路分出支路接不同的生产工位，相比采用多个弯头拼接出分支结构的方式，采用一体成型的三通接头不仅安装效率更高，密封点更少，流阻表现也更优，长期运行的维护成本更低。设计过程中也充分考虑了安装操作的便利性，接头的外表面没有多余的凸起结构，安装时不管是采用扳手紧固螺纹连接，还是采用热熔设备加工热熔接口，都有足够的操作空间，不会因为结构干涉导致安装工具无法到位，降低现场安装的操作难度。
