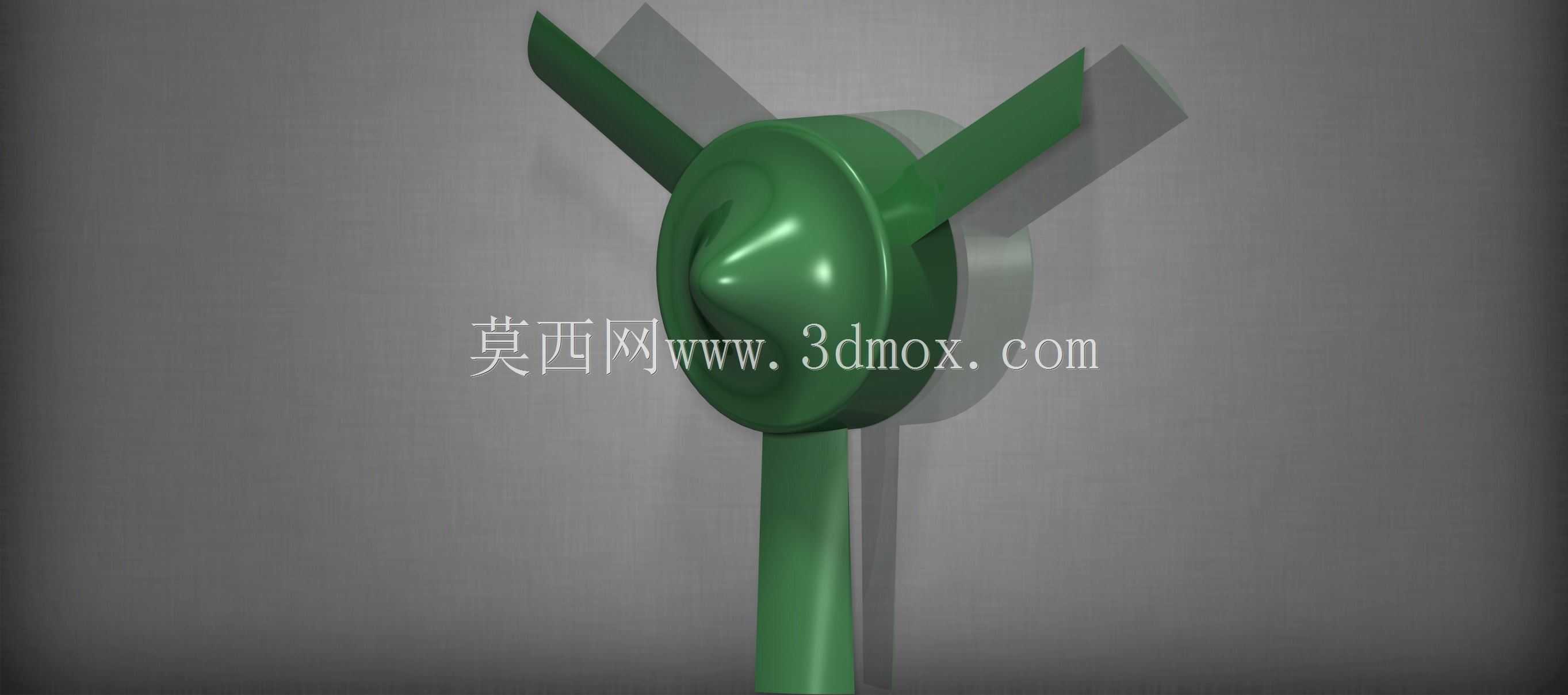

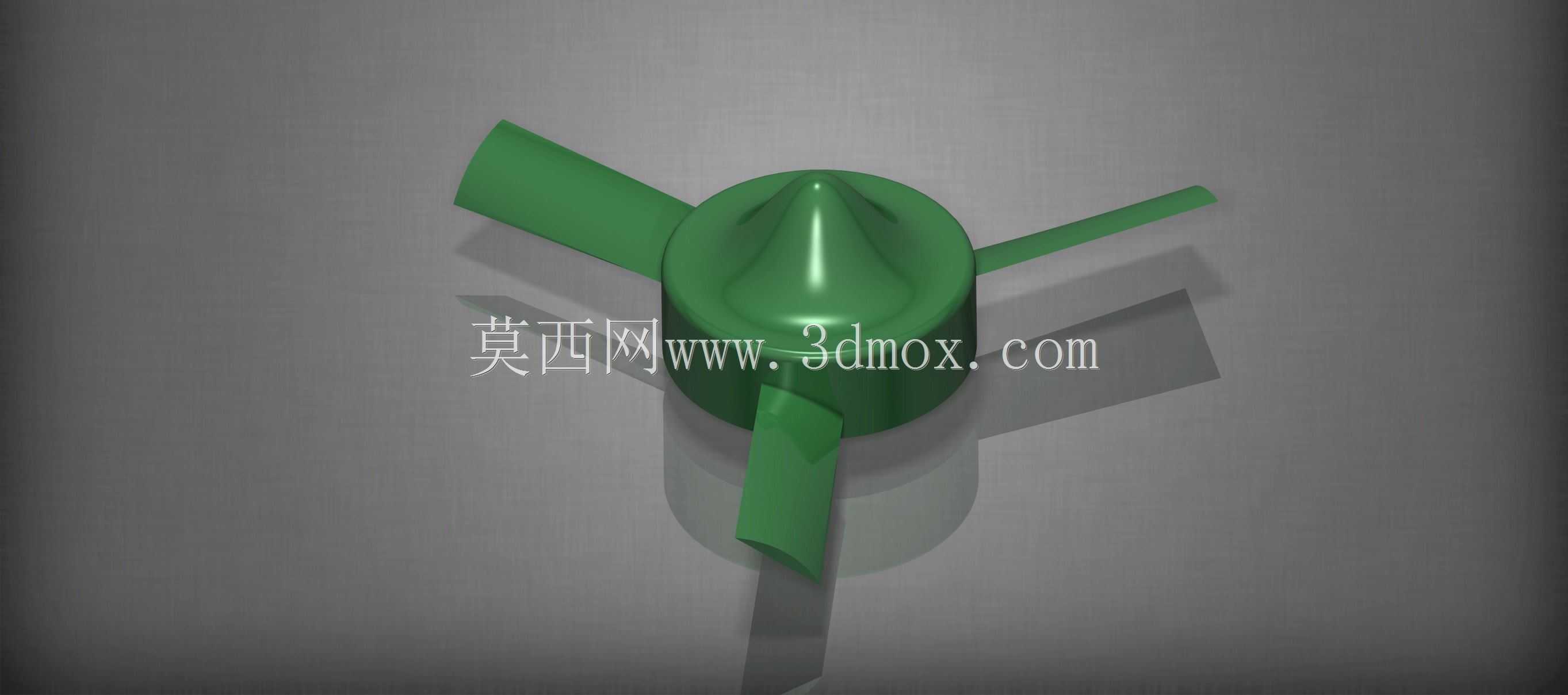

三翼式凹凸曲面连接支撑结构件

　　该结构件采用中心基座搭配三向延伸翼片的布局形式，核心承载区域为中心的凹凸曲面成型结构，曲面过渡区域全程采用G2连续曲率处理，不存在应力集中的锐角棱边，在承受交变载荷的工况下能有效分散应力传导路径，避免局部应力峰值超过材料屈服强度。三个翼片沿中心基座周向120°均匀分布，每个翼片的根部与中心曲面采用渐变圆角过渡，圆角半径从翼片端部向基座中心逐步增大，匹配载荷从翼片端部向中心承载区传导的应力分布规律，翼片端面预留有安装贴合平面，可通过粘接、卡扣或者紧固件连接的方式与外部配套构件完成装配，安装时需保证三个翼片的贴合面与对接构件的基准面完全贴合，避免出现单侧虚接导致的受力不均问题。

　　从实际应用场景来看，这类带连续凹凸曲面的三翼支撑结构，常被用于小型流体导流装置的内部支撑骨架、消费电子设备的内部缓冲支撑构件、小型风力驱动装置的叶片连接基座等场景，在流体接触场景中，中心的凹凸曲面可引导流体沿曲面平滑分流，降低流体经过结构件时的紊流产生概率，减少流体阻力带来的能量损耗；在缓冲支撑场景中，凹凸曲面的结构形变行程大于平直结构，可在受到冲击载荷时通过可控的微形变吸收冲击能量，避免冲击载荷直接传递到被保护的核心构件上。

　　设计过程中，曲面构建优先采用放样融合的建模思路，先确定中心凹凸曲面的最高点、最低点以及周向轮廓控制线，再将控制线与三个翼片的安装基准面做曲率衔接，避免曲面与翼片连接位置出现曲率突变。建模时需重点校验曲面的壁厚均匀性，整个结构件的壁厚偏差控制在设计壁厚的±10%以内，若采用注塑工艺生产，均匀的壁厚可避免成型过程中出现缩痕、翘曲等缺陷，若采用金属切削加工，均匀的壁厚可减少加工过程中的切削震颤，提升曲面的表面加工质量。

　　安装边界方面，三个翼片的外端轮廓构成该结构件的最大外接圆，安装时需预留不小于该外接圆直径1.2倍的操作空间，方便装配工具的操作以及后期维护时的构件拆卸；中心基座的轴向厚度为结构的最大安装高度，对接安装面的平面度公差需控制在0.1mm以内，保证装配后结构件不会出现倾斜偏移。翼片上的安装孔位采用对称布局，孔位的位置度公差不大于0.05mm，确保与对接构件的孔位完全对齐，避免强行装配带来的内应力。

　　从功能特性上看，该结构的凹凸曲面并非仅做外观造型处理，曲面的凹凸高度差经过力学仿真优化，在相同材料用量的前提下，比平直圆盘结构的抗弯截面模量提升30%以上，同等载荷下的形变量更小。三个翼片的延伸长度根据实际承载需求做等比例匹配，翼片的截面采用矩形带圆角的形式，既保证翼片自身的抗弯强度，又避免锐边带来的操作安全隐患。在做表面处理时，曲面区域的抛光或喷涂作业需顺着曲面曲率方向操作，保证表面处理层的附着力均匀，不会出现局部涂层过薄或者堆积的问题。
