通讯设备内置卡扣式盖支架结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:678399
  • 通讯设备内置卡扣式盖支架结构设计

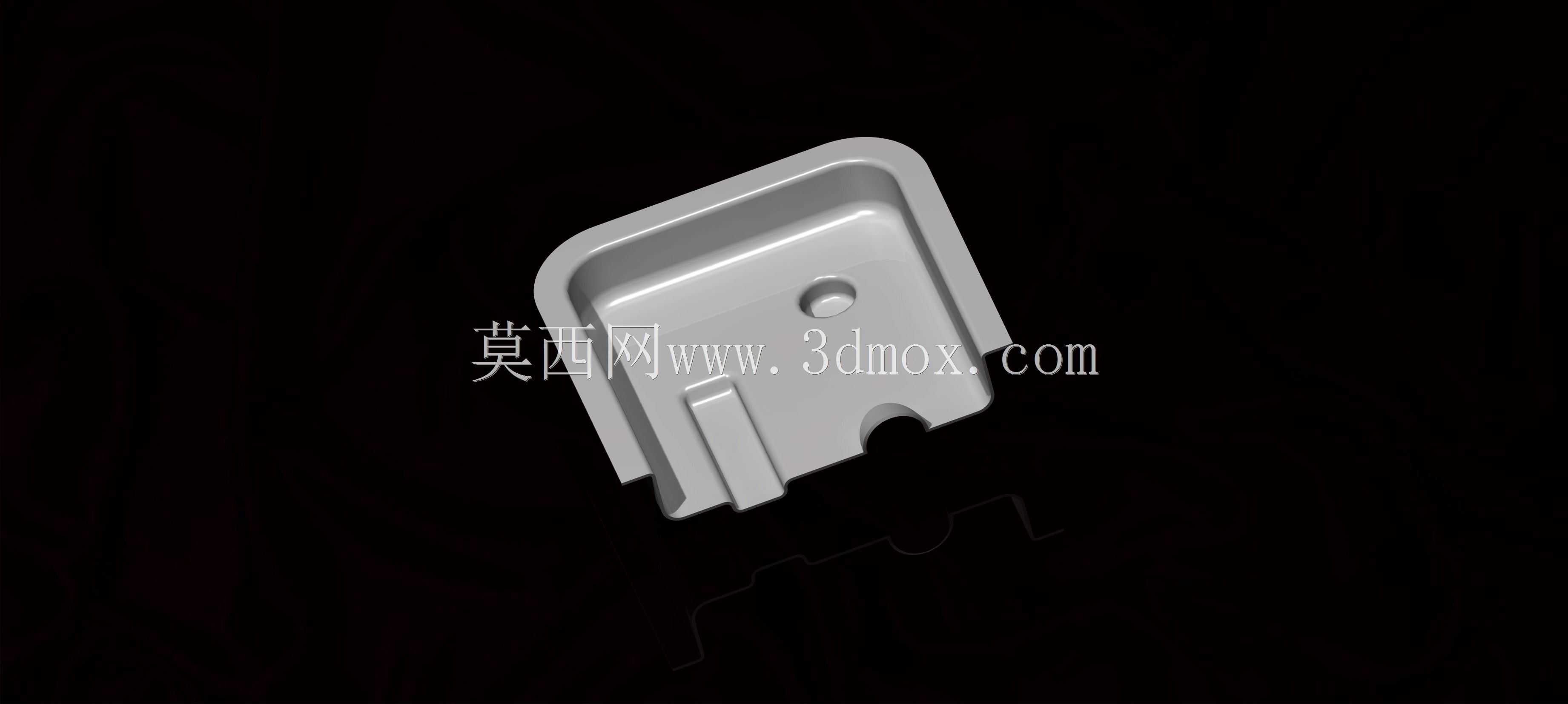

  这款盖支架属于通讯终端设备内部的小型结构固定件,主要应用于手持类通讯设备的壳体内部,承担内置功能模块的限位、盖板的扣合支撑作用,在设备组装环节中,能够简化装配流程,减少额外紧固件的使用,提升整机装配的效率。从实际使用场景来看,这类支架多安装在通讯设备壳体的内侧预留槽位内,一侧贴合壳体内壁的定位柱,另一侧抵接功能盖板的内表面,避免盖板在设备受振动、跌落冲击时出现松脱、移位的问题,同时能够分散盖板受到的外力,降低壳体局部应力集中导致的开裂风险。在功能特性设计上,支架采用一体化注塑成型的结构,主体为带圆角的矩形薄壳结构,边缘设置有翻边加强筋,既能够提升自身的结构强度,减少注塑冷却过程中的翘曲变形,也能在安装时与壳体内壁的卡槽形成导向配合,

  降低装配对位的难度。支架表面设置的圆形凸点,是与盖板对应凹位配合的定位结构,装配时凸点卡入凹位后,能够限制支架与盖板之间的横向窜动,保证两者配合位置的精度;侧边开设的缺口结构,是为了避让壳体内的走线空间,避免装配时压损内部连接线缆,同时也能减少材料用量,降低单件的生产成本。从设计思路层面,这类小型支架的设计需要优先匹配通讯设备内部的紧凑空间,在保证结构强度满足跌落、振动测试要求的前提下,尽可能压缩自身的占用体积,避免挤占电池、主板等核心部件的安装空间。设计过程中需要重点考量壁厚的均匀性,整体壁厚控制在1.2mm至1.5mm区间,翻边位置的厚度不超过主体壁厚的1.2倍,避免注塑时出现缩痕、缺胶等成型缺陷;

  加强筋的排布沿着支架受力的方向设置,在凸点定位位置的背面增加局部加厚结构,提升定位点的抗挤压能力,避免多次拆装后凸点出现断裂、磨损的问题。关于外形尺寸与安装边界,这款支架的整体轮廓尺寸适配6s规格通讯设备的内部安装槽位,安装时的定位基准为支架外侧的两个直角边,与壳体内壁的定位面贴合后,横向的安装间隙控制在0.1mm以内,纵向的压紧余量为0.2mm,既能够保证装配后支架不会出现松动异响,也不会因为过盈量过大导致盖板装配后出现外观面的顶白、变形问题。支架的卡扣结构设置在侧边位置,卡扣的拔模角度设置为1.5度,卡扣的配合过盈量为0.15mm,既能够保证扣合后的连接强度,也能在售后维修拆卸时,不需要使用专用工具即可顺利拆开,

  降低拆机维修的难度。在实际的结构验证环节,这类支架需要通过1米高度的六面跌落测试、持续2小时的随机振动测试,测试后支架不能出现断裂、卡扣脱开、定位凸点磨损的问题,同时要保证盖板与壳体之间的配合间隙均匀,缝隙宽度不超过0.1mm,没有明显的段差。另外,支架的材料选用需要考虑通讯设备的使用环境,通常选用ABS+PC的合金材料,既具备较好的抗冲击性能,也能满足一定的耐高温要求,在设备长时间工作产生温升的情况下,不会出现软化变形的问题,材料的收缩率控制在0.5%左右,能够保证注塑成型后的尺寸精度稳定在公差范围内。设计过程中还需要考虑模具加工的工艺性,所有转角位置都设置R0.3mm以上的圆角,避免模具出现尖角导致的加工难度提升、模具寿命降低的问题,支架的内表面设置均匀的脱模斜度,保证注塑成型后能够顺利脱模,不会出现顶白、拉伤的外观缺陷。这类小型结构件虽然在整机中占比很小,但直接影响到整机的装配良率与长期使用的可靠性,设计时需要反复核对与周边部件的间隙,确认在极限公差情况下,不会与主板上的元器件、电池侧边、走线槽出现干涉,同时要兼顾装配的便利性,让产线作业员能够快速完成对位安装,减少单台产品的装配工时。
