层叠式安装土星喷嘴结构设计

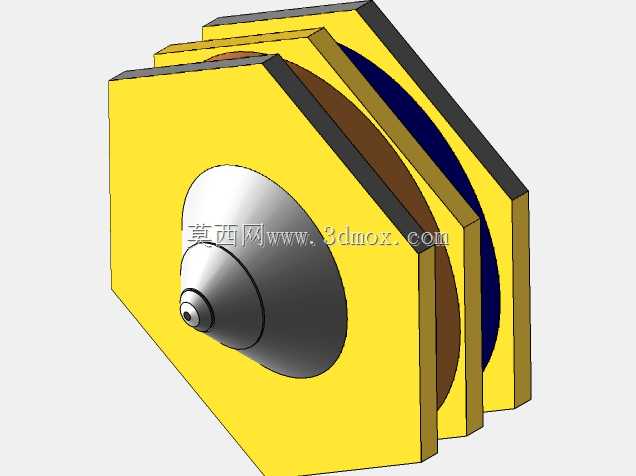

　　这款喷嘴结构采用层叠式安装布局，核心喷射端采用锥台收敛式流道设计，从入口到喷口逐步收缩过流截面，能够在喷射出口处形成稳定的集束射流，适配需要精准控制喷射方向与射流形态的工况场景。在实际应用中，这类喷嘴常被集成在需要定向流体输出的通讯设备配套组件中，承担定向吹扫、冷却介质喷射或者信号配套介质输出的功能，安装时依托两侧的层叠夹板完成固定，夹板上预留的安装孔位可以直接与设备安装基座对位，不需要额外设计转接支架，能够有效压缩设备内部的安装占用空间。

　　从结构设计逻辑来看，喷射端的锥面采用多段圆弧过渡，没有直角突变的流道结构，能够减少流体在流道内部的紊流与压损，喷口最末端的小孔径出口经过同轴度校验，和锥段流道的同轴度公差控制在0.02mm以内，避免射流出现偏斜问题。外侧的层叠夹板采用六边形切角设计，相比方形夹板能够减少边角的空间占用，同时切角位置可以作为安装对位的视觉基准，提升现场装配的对位效率，夹板之间设置的不同颜色隔层，一方面可以作为装配时的层序识别标识，避免装配顺序出错，另一方面不同隔层采用差异化的密封材质，能够适配不同压力等级的流体输送需求，在低压工况下依靠橡胶材质隔层完成端面密封，高压工况下可以更换金属密封隔层，不需要改动整体安装尺寸。

　　安装边界方面，整体结构的厚度方向由三层夹板叠加组成，每层夹板的厚度保持一致，装配完成后整体厚度方向的公差控制在±0.1mm，能够适配设备内部预留的窄间隙安装位，喷射端突出夹板平面的高度经过优化，既保证射流不会被夹板边缘干扰，也不会因为突出长度过大在设备内部形成干涉。在实际选型适配时，不需要对原有设备的安装位做二次加工，只需要核对安装孔的中心距与整体厚度尺寸，就可以直接完成替换安装，流道入口端设置在夹板层的内侧，对接管路时可以从夹板侧面完成管路接头的连接，不需要在喷射端正面预留操作空间，进一步降低了对设备内部安装空间的要求。

　　从功能特性来看，这款喷嘴的射流覆盖角度经过流道仿真优化，在额定工作压力下，射流的有效作用距离内发散角度控制在5°以内，能够精准对准需要作用的目标区域，不会出现流体飞溅到周边电子元器件上的问题，适配通讯设备内部对流体喷射精准度的高要求。结构上没有易损的活动部件，所有部件均为刚性连接，长期工作状态下不会出现部件移位或者流道变形的问题，日常维护只需要定期清理喷口处的积尘或者介质残留，不需要拆解整体层叠结构，维护操作十分简便。设计过程中针对不同的流体介质特性，对流道内壁的粗糙度做了对应处理，输送气态介质时内壁粗糙度控制在Ra1.6以下，减少气体流动的阻力损失，输送液态介质时内壁粗糙度控制在Ra0.8以下，避免液体中的杂质附着在流道内壁造成堵塞。
