双位电缆连接接线端子结构设计

　　在低压电气柜、设备控制回路、现场布线作业的场景里，这类双位接线端子是线缆接续、分线环节最常用的连接件之一，不同于单孔端子的单路接续能力，双位结构可以同时完成两路线缆的固定与导通，在柜内空间有限、需要高密度布线的场景下，能有效减少端子排的占用长度，给柜内走线预留更多操作空间。从实际使用的角度看，这类端子的核心作用是实现多股电缆的可靠机械固定与电气导通，避免线缆直接铰接带来的接触不良、拉脱松动、绝缘防护不足的问题，不管是动力回路的小功率线缆接续，还是控制信号回路的线缆分接，都能通过这类端子实现规范的布线连接，大幅降低后期运维时线路排查的难度。

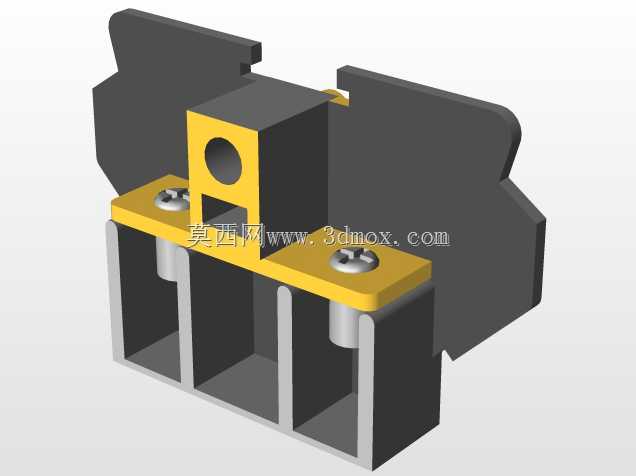

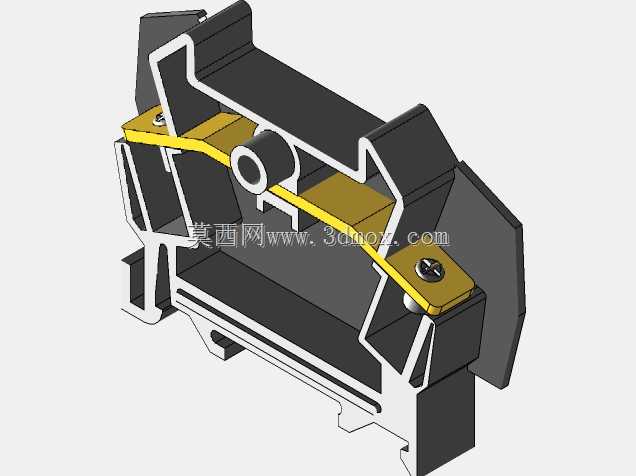

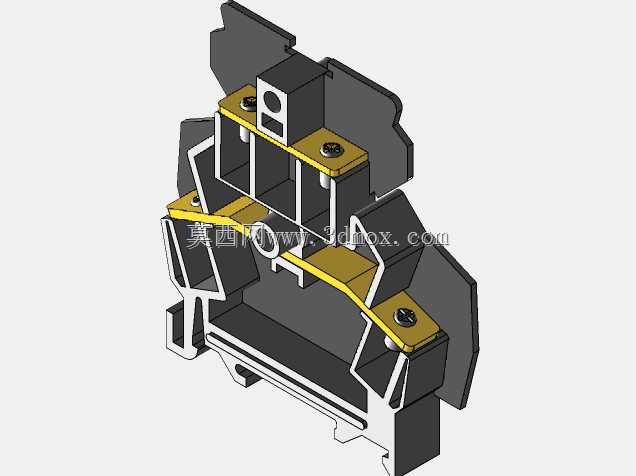

　　从结构设计的细节来看，这款双位端子采用绝缘基座搭配金属导通件的组合结构，外部的黑色绝缘基座采用阻燃绝缘材质成型，基座上设计有对应的卡扣结构，可以直接卡装在标准DIN导轨上，不需要额外的打孔固定，安装时只需要对准导轨按压到位即可，拆卸时也可以通过基座自带的解锁卡扣快速拆换，适配行业内通用的35mm标准导轨安装尺寸，能和市面上绝大多数柜内安装的导轨类辅件兼容。基座内部嵌装的金属导通件采用导电性能优异的铜质基材加工，表面做了防锈镀层处理，避免长期使用过程中氧化导致接触电阻升高，每个接线位都配置了压线螺丝，螺丝端部设计有压片结构，锁紧螺丝时压片会均匀压接在剥除绝缘层的线缆线芯上，不会因为单点压力过大损伤线芯，同时能保证足够的压紧力，即使设备运行过程中有一定的振动，也不会出现线缆松脱的情况。两个接线位之间的金属导通条是一体化设计的，能保证两个接线位之间的接触电阻足够小，大电流通过时不会出现局部过热的问题，导通条的载流能力匹配常规小功率控制回路的电流需求，适配线径在1.5平方到6平方之间的多股铜芯线缆，覆盖了绝大多数现场控制布线的线径范围。

　　在安装边界的设计上，这款双位端子的相邻接线位之间设计有绝缘隔挡，避免两个接线位的裸露线芯因为距离过近出现短路风险，隔挡的高度高于压线螺丝的顶部，即使接线时线芯预留稍长，也不会跨接至相邻端子造成短路。端子的整体外形做了倒角处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，基座底部的导轨卡扣做了弹性设计，既能保证卡装在导轨上时不会因为振动滑脱，又不会因为卡扣过硬导致安装拆卸时需要过大的操作力。每个接线位的螺丝顶部都设计了标准的十字槽结构，适配常规的十字螺丝刀操作，不需要专用的接线工具，现场作业时用普通电工工具就能完成接线操作，降低了现场施工的工具要求。

　　从实际布线的适配性来看，这类双位端子可以多个并排拼接在导轨上，组成不同回路的接线排，相邻端子之间可以通过加装分隔片实现不同回路之间的明显标识区分，也可以配合端子标记条，给每个接线位做线号标识，方便后期运维时快速识别线路走向。端子的绝缘基座耐温范围适配常规工业现场的环境温度，在-20℃到80℃的环境下不会出现绝缘材质脆化、软化变形的问题，阻燃等级满足电气柜内的防火要求，即使出现局部打火的情况，也不会引燃基座造成火势蔓延。在设计这类端子的三维模型时，需要重点把控绝缘基座的卡扣尺寸精度，保证和标准导轨的配合间隙在合理范围内，间隙过大会导致端子在导轨上晃动，间隙过小则会导致安装卡滞；同时要保证内部金属导通件的安装定位尺寸准确，确保压线螺丝的行程足够，既能压紧最小线径的线缆，也不会因为螺丝行程过长导致压接过度损伤线芯；还要注意相邻接线位之间的绝缘距离满足电气安全规范要求，不同电位的带电部件之间的爬电距离、电气间隙要符合低压电气设备的安全标准，避免使用过程中出现击穿短路的问题。
