三相塑壳断路器工业配电保护结构

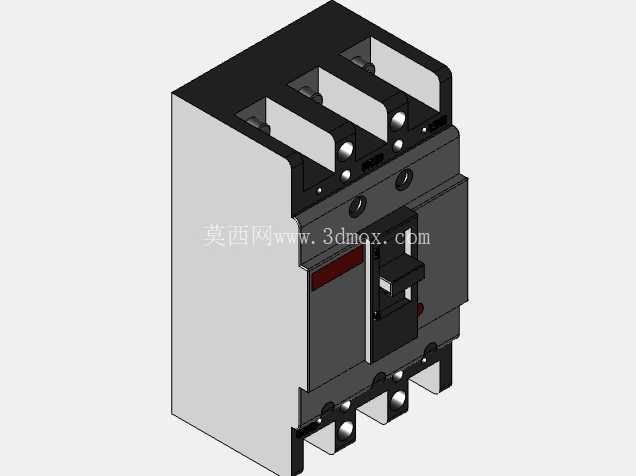

　　在低压配电系统的终端配电、动力回路分支保护场景中，塑壳断路器是承担过载、短路、欠压保护的核心元件，这款三相塑壳断路器的三维结构，完整还原了实物的装配逻辑与安装边界，可直接用于低压柜、配电箱的三维布局干涉校验，也能作为电气成套设计的元件库素材调用。从实际工程应用来看，这类三相塑壳断路器多用于交流50Hz、额定工作电压至400V的配电网络中，可对三相异步电机、车间动力干线、商用建筑配电回路做保护，当回路出现过载电流时，内部的热脱扣元件会通过双金属片受热形变触发脱扣机构，切断回路避免线缆过热绝缘老化；当出现短路大电流时，电磁脱扣机构会瞬时动作，在毫秒级时间内分断电路，防止故障电流冲击后端用电设备造成不可逆损坏。

　　从结构设计思路来看，这款模型完整还原了塑壳断路器的模块化装配逻辑：外壳采用DMC不饱和聚酯玻璃纤维模塑料的等效结构建模，壳体的加强筋、安装卡扣位置完全匹配实物的装配公差，上侧的三个进线端接线腔做了独立隔弧结构建模，每个接线腔之间的隔弧板厚度、灭弧栅片的安装槽位都按照实物尺寸还原，避免分断时的电弧跨相造成短路；操作手柄的位置、分合闸指示标识的凸台结构都做了细节还原，手柄的操作行程角度符合实际产品的45度分闸、0度合闸的行程范围，在三维布局中可以直观模拟操作手柄的活动空间，避免柜内其他元件遮挡操作面。

　　安装边界与外形尺寸方面，这款三相三极结构的塑壳断路器，底部安装采用标准35mm导轨卡扣加螺丝固定双模式结构，模型中还原了底部的导轨卡槽、两个M6固定螺丝孔的孔位坐标，安装孔的中心距、导轨卡槽的卡接深度完全匹配行业通用安装尺寸，在做配电箱三维布局时，不需要额外调整安装位就能直接卡装到标准导轨模型上；进出线端的接线端子位置，预留了对应线径线缆的弯曲半径空间，端子的压线螺丝高度、接线板的宽度都按照适配16-50平方毫米铜芯线缆的尺寸建模，布局时可以直接对接线缆模型，校验线缆弯曲半径是否满足柜内布线规范。

　　从功能特性的结构还原来看，模型中体现了脱扣器的安装腔位置，侧面的脱扣器调节旋钮、辅助触点安装槽都做了结构预留，方便设计人员根据实际选型需求，加装分励脱扣器、辅助触头、报警触头等扩展附件，不需要额外对模型做布尔运算修改；灭弧室的位置在模型中做了独立的腔体结构，灭弧栅片的排列间距、引弧角的角度都按照实际灭弧原理还原，在做电气性能仿真时，可以直接提取腔体结构做气流场、电弧运动仿真的几何模型。

　　在成套设备设计场景中，这类塑壳断路器的三维模型精度直接影响整柜的布局效率，这款模型的所有安装面、操作面、接线端的尺寸都和实物保持一致，不会出现布局时预留空间不足、接线端与母排位置干涉的问题；外壳的散热筋结构也做了还原，在做柜内温升仿真时，可以准确模拟断路器外壳的散热面积，评估柜内通风路径是否满足元件散热要求。不同于小型断路器的导轨式紧凑安装，塑壳断路器的分断能力更高，外壳的机械强度更强，模型中壳体的壁厚、卡扣的配合尺寸都按照实物的抗冲击要求做了还原，能够承受分断短路电流时的内部冲击力，不会出现壳体破裂的风险，对应的结构细节在模型中都有体现，方便结构设计人员评估元件安装后的机械可靠性。
