门板用蓝色双筒铰接连接结构件

　　在各类工业柜体、设备防护门板的结构设计中，铰接连接件是决定门板开合顺畅度、长期使用可靠性的核心基础部件，本次呈现的这款门板专用铰接结构，就是针对中小尺寸设备防护门、电气柜门板的安装需求设计的专用连接构件。从实际应用场景来看，这类铰接件常被用在车间小型电气控制箱、自动化设备侧装检修门、小型通讯设备柜体门板的转动连接部位，这类场景下门板多采用1.5-3mm厚度的冷轧钢板或者铝合金板材制作，单扇门板重量通常在2-8kg区间，日常开合频次不算极高，但要求铰接部位长期使用无松旷、转动无卡滞，同时要兼顾安装便捷性，不需要复杂的现场配做工序。从结构设计思路来看，这款铰接件没有采用传统合页的双页片穿轴结构，

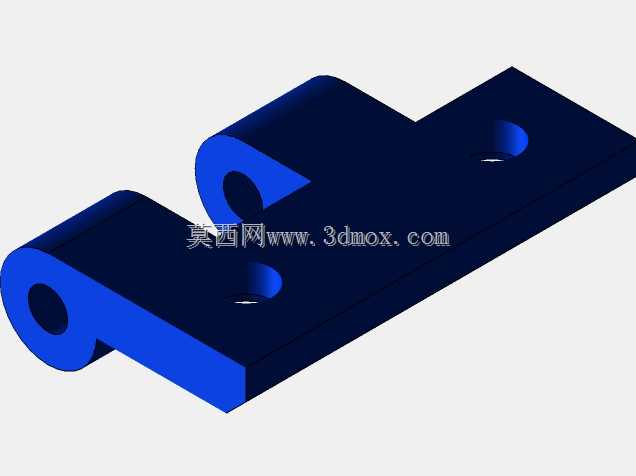

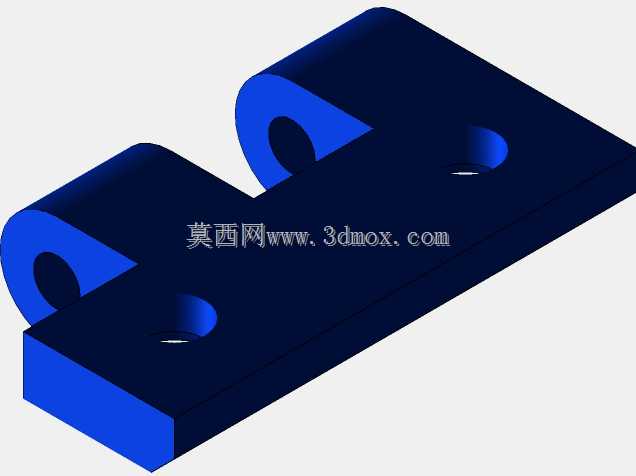

　　而是采用了一体化的立式安装基座搭配双同轴铰接筒的结构形式，整体基座为长条形直板结构，沿基座长度方向设置了两个沉头安装孔，安装时可以直接通过螺栓将基座固定在柜体门框的侧边安装面上，沉头孔的设计可以保证螺栓安装完成后头部不突出基座表面，避免和门板开合过程产生干涉。基座上部和下部各伸出一个同轴的圆筒状铰接轴套，两个轴套的内孔保持严格的同轴度公差，轴套内孔可以穿入配套的铰接销轴，和门板侧面对应的铰接耳配合，实现门板的转动连接。这种双轴套上下分布的结构，相比单轴套的铰接结构，能够承受更大的径向载荷，在门板频繁开合的过程中，不容易出现轴套变形、销轴窜动的问题，同时上下轴套之间预留了足够的避让空间，能够容纳门板侧的铰接耳结构，

　　安装时不需要对门板侧边做过多的裁切处理，降低门板加工的工序复杂度。从外形尺寸与安装边界来看，这款铰接件整体沿安装基座的长度方向尺寸控制在适配常规20-30mm宽度门框侧边的范围，基座厚度控制在5-8mm区间，不会在门框侧边突出过多，避免影响柜体整体的外观平整度；轴套的外圆直径和基座宽度保持一致，突出基座正面的高度刚好匹配门板侧边铰接耳的安装间隙，安装完成后铰接部位的缝隙均匀，不会出现门板和门框之间错位摩擦的问题。在功能特性上，这款铰接件的转动部位没有设置额外的阻尼结构，属于自由转动型铰接件，转动阻力控制在合适范围，既不会因为阻力过小导致门板随意晃动，也不会因为阻力过大造成门板开合费力，同时轴套部位在设计时预留了润滑脂加注的微小间隙，

　　长期使用过程中可以定期加注少量润滑脂，避免转动部位出现锈蚀卡滞的问题。在实际选型使用时，需要注意确认铰接轴套内孔的直径和配套销轴的直径公差配合，通常采用间隙配合的公差带，保证转动灵活的同时控制径向窜动量在0.1mm以内，避免门板开合过程中出现晃动异响；安装基座上的两个安装孔孔距经过标准化设计，和市面上常见的小型柜体门框安装孔位具备互换性，替换原有损坏的铰接件时不需要重新在门框上打孔，降低现场维护的工作量。另外这款铰接件的结构采用一体化成型设计，整体没有多余的拼接部件，结构强度更高，在承受门板的垂直载荷时，应力主要集中在基座和轴套连接的过渡部位，设计时在过渡位置做了小圆角过渡处理，避免应力集中导致的部件断裂问题，能够满足工业场景下长期使用的强度要求。
