通讯设备用电缆穿线孔防护锁紧组件

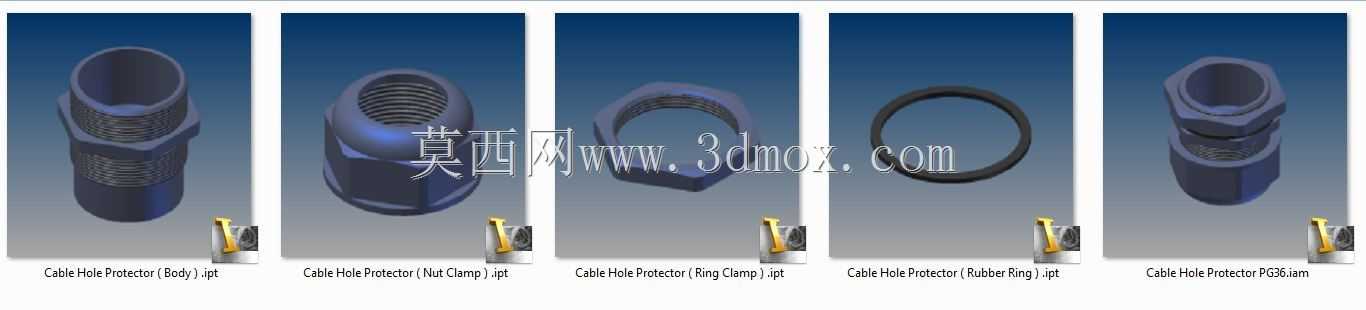

　　拆分式结构可以通过调整锁紧螺母的旋合长度，适配1.5mm到6mm厚度区间的金属或非金属壳体板材，覆盖绝大多数通讯机柜、电控箱的板厚选型范围。主体接头采用两端外螺纹的中空结构，一端是与壳体安装孔配合的细牙外螺纹，配合六角锁紧螺母完成在壳体孔位的固定，细牙螺纹的螺距选择1.25mm，相比粗牙螺纹拥有更好的自锁性，设备长期受振动影响也不会出现螺母松脱的问题；接头另一端是与夹紧环配合的锥形内收外螺纹，当旋动夹紧环时，环体内锥面会挤压接头端部的开槽收缩结构，抱紧穿入的电缆外护套，实现线缆的径向固定，夹紧力可以通过夹紧环的旋入深度调整，适配外径6mm到12mm区间的常规通讯电缆、控制电缆，不会出现夹伤电缆外护套或者锁紧力不足打滑的问题。在通讯基站、户外机柜、工业电控箱这类需要线缆穿入壳体的场景里，电缆孔位的防护一直是结构设计里容易被忽略但直接影响设备可靠性的细节——如果穿线孔没有做密封锁紧处理，户外使用时雨水、粉尘会顺着孔位渗入设备内部，轻则造成接线端子氧化接触不良，重则引发电路短路；同时穿入的电缆如果没有径向固定，设备运输、运维拉扯过程中线缆会发生轴向窜动，拉扯内部接线焊点造成断路故障，这套电缆孔防护组件就是针对这类痛点设计的穿线端配套结构。整套组件由主体接头、锁紧螺母、夹紧环、橡胶密封圈四个独立零件组成，拆分结构的设计思路是为了适配不同厚度的壳体安装板，同时兼顾密封与线缆锁紧的双重需求，区别于一体式电缆格兰头的固定适配范围，

　　橡胶密封圈采用丁腈橡胶材质，邵氏硬度控制在65±5度，安装时夹在主体接头的法兰面与壳体外壁之间，当锁紧螺母拧紧时，密封圈被均匀压缩，填充接头法兰与壳体表面的装配间隙，实现IP65级别的防尘防水效果，能够满足户外露天设备的使用要求，密封圈的截面设计为梯形而非常规圆形，受压时形变方向更可控，不会因为过度压缩被挤入螺纹间隙造成密封失效。从安装边界来看，主体接头的法兰直径设计为22mm，安装时只需要在壳体板上开直径16mm的穿线孔，孔位周边预留不小于25mm的平面操作空间即可完成装配，不需要额外做沉台或者焊接固定座，对于薄板类壳体的适配性极强；六角锁紧螺母的对边尺寸为19mm，使用常规开口扳手就能完成拧紧操作，不需要专用工装，

　　现场运维更换配件时也能快速拆装。设计过程中特意将接头端部的开槽数量设为6道，均匀分布在接头圆周上，收缩时抱紧力可以均匀作用在电缆圆周面上，不会出现局部应力集中压伤电缆护套的问题，同时开槽的深度控制在12mm，既保证足够的收缩量适配不同线径，也不会因为开槽过深造成接头端部结构强度不足，长期受线缆拉扯出现开裂变形。夹紧环的外表面设计了12道轴向防滑筋，即使手上沾有油污或者戴绝缘手套操作，也能顺利旋动夹紧环调整锁紧力，不需要借助扳手就能完成初步锁紧，后续如果需要更高的锁紧强度，用扳手加持夹紧环外六角结构加力即可。这套组件的所有金属零件都采用PA66加30%玻纤的工程塑料材质，相比金属材质的电缆接头重量降低60%，

　　同时拥有优秀的绝缘性能与耐腐蚀性，在沿海高盐雾、化工厂区高腐蚀的环境下也不会出现锈蚀卡死的问题，适配通讯行业户外设备长期免维护的使用需求；橡胶密封圈的耐温范围覆盖-40℃到120℃，不管是北方冬季低温还是南方夏季机柜内部的高温环境，都能保持稳定的密封弹性，不会出现低温脆裂或者高温老化失效的问题。在实际选型应用中，这类防护组件可以直接替换同规格的进口电缆格兰头，安装尺寸完全兼容，不需要修改原有壳体的孔位设计，对于设备降本、配件国产化替换有很高的适配价值，同时拆分式的结构设计也方便后期运维时更换密封圈或者夹紧配件，不需要将整个接头从壳体上拆下，只需要松开夹紧环就能调整线缆位置或者更换密封件，大幅降低现场运维的操作难度。
