通讯设备用6s规格塑料箱面板结构设计

　　在通讯基站、户外机柜、工业现场通讯终端的箱体组装环节，面板作为箱体对外的核心结构件，承担着接口防护、内部器件遮挡、安装点位承载的多重作用，这款适配6s安装规格的塑料箱面板，正是针对小型通讯箱体的装配需求完成的结构设计。从实际应用场景来看，这类面板多用于壁挂式小型通讯分线箱、桌面式通讯信号转换箱、嵌入式工业通讯模块箱的前端封装，区别于大型机柜的金属面板，塑料材质的选型一方面能够降低箱体整体自重，适配壁挂安装时的墙面承重要求，另一方面塑料本身的绝缘属性，能够避免面板与内部通讯线路接头接触时产生的信号干扰或是短路风险，在潮湿多尘的工业现场，工程塑料材质的耐腐蚀性也优于普通冷轧钢板面板，无需额外做表面喷塑处理即可满足常规户外非暴晒场景的使用要求。

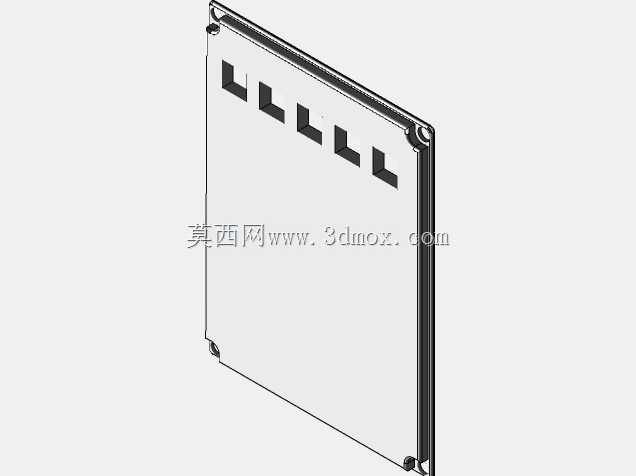

　　从设计思路上看，这款面板在初始建模阶段就优先匹配了标准6s箱体的安装边界，面板整体采用薄型平板加周圈止口的结构，周圈的止口结构能够在装配时嵌入箱体的前端开口，避免面板与箱体拼接处出现缝隙，防止灰尘、飞溅的液体从拼接缝隙进入箱体内部，影响内部通讯模块的稳定运行。面板上预留的多组等距矩形开孔，是对应箱体内部通讯模块的接口位置设计的，开孔的尺寸公差控制在±0.1mm范围内，既能够保证接口插件顺利穿过面板外露，又不会因为开孔过大导致接口处出现晃动间隙，每个开孔的边缘都做了0.2mm的圆角过渡，避免塑料件注塑成型时出现尖角缺料的问题，同时也能防止安装调试人员插拔接口时被锐边划伤。面板的四个角位置设计了内嵌式的安装固定孔位，孔位采用沉头结构，装配后固定螺丝的头部能够完全沉入面板表面以下，不会突出面板影响外部的平整性，也避免螺丝头部外露积灰或是被意外磕碰导致松动。

　　从安装边界的尺寸匹配来看，这款面板的外形长宽尺寸完全贴合6s规格塑料箱体的前端内框尺寸，面板的厚度设置为2.5mm，这个厚度是经过结构强度校核确定的：既不会因为厚度过大导致材料浪费、占用箱体内部的有效安装空间，也不会因为厚度过薄导致面板装配后出现翘曲变形，尤其是在面板长度方向的中间位置，背部设计了两条交叉的加强筋，加强筋的高度为1.5mm，厚度为1mm，能够在不增加面板整体壁厚的前提下，大幅提升面板的抗弯折强度，避免长期使用后面板中间位置出现向内凹陷的问题。面板的表面采用细磨砂纹理设计，这种纹理处理一方面能够掩盖注塑成型时可能产生的轻微流痕、缩印等外观缺陷，另一方面在日常使用中不容易残留指纹、划痕，长期使用后仍能保持整洁的外观。

　　在实际装配逻辑上，这款面板不需要额外的密封胶条辅助，依靠周圈止口与箱体框体的过盈配合即可达到IP54的防护等级，能够满足大部分室内工业场景、户外有遮蔽场景的防护要求。面板的材质选用常用的ABS工程塑料，这种材料的注塑流动性好，成型后的尺寸稳定性佳，在-20℃到60℃的工作温度范围内不会出现明显的形变或是脆裂问题，完全适配通讯设备常规的工作温度区间。区别于通用型的平板面板，这款面板在对应内部指示灯的位置预留了透光区域的安装位，不需要后期在面板上二次开孔加工，能够直接适配带状态指示灯的通讯模块安装，减少现场装配的二次加工工作量。面板的侧边还设计了细小的定位卡扣，在装配时能够先通过卡扣将面板临时固定在箱体上，不需要操作人员全程手扶面板再拧固定螺丝，大幅提升装配效率，尤其是在高空壁挂安装通讯箱体的场景下，这种临时定位结构能够减少高空作业的操作难度，降低安装过程中面板掉落的风险。
