16mm孔径嵌入式蓝色指示灯结构设计

　　这款16mm安装孔径的指示灯，是工控柜体、设备操作面板上最常用的信号反馈元件之一，日常做设备结构设计时，这类小元件的安装边界如果没卡准，后期现场装配很容易出现面板孔位不匹配、卡装不到位、防水圈压合失效的问题，建模时特意把所有安装配合的尺寸公差带都做了预留，完全适配行业通用的16mm标准面板开孔，不用二次改孔就能直接装。

　　从实际应用场景来看，这类指示灯覆盖的场景非常广，不管是小型桌面式检测设备的操作面板、生产线旁的工位按钮盒、低压配电柜的柜门指示区，还是自动化专机的人机交互区域，都能用到它，主要用来反馈设备的运行状态——比如设备上电时的电源指示、工序运行中的动作指示、故障触发时的异常提示，不同颜色的灯头对应不同的信号逻辑，这款做的是蓝色灯头款，一般用来对应设备自动运行、气源正常、通讯连通这类正常工况的状态提示，和红色故障、黄色预警、绿色电源的常规配色逻辑完全匹配。

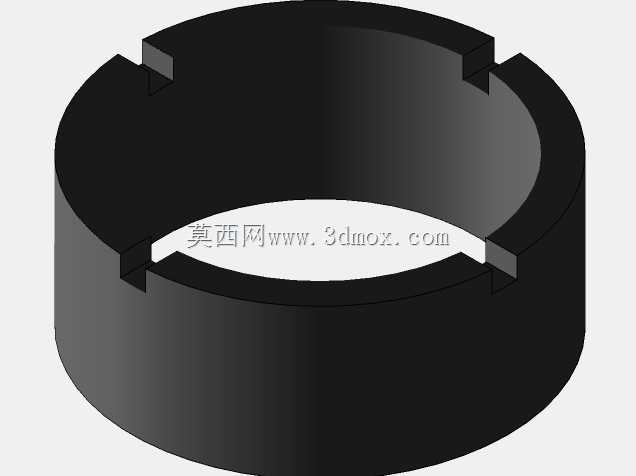

　　结构设计上，这款采用的是卡簧式嵌入式安装结构，没有采用外露的螺丝固定，整个主体分为灯头段、卡装段、接线段三个部分，灯头段做了略大于安装孔的直径设计，边缘预留了防水密封圈的安装槽，装配时把灯体从面板正面塞入开好的16mm孔内，从背面卡上配套的防松卡簧就能牢牢固定在面板上，哪怕设备运行有持续振动，也不会出现松脱移位的问题。灯头部分做了圆弧收边的高亮面设计，既不会像直角边那样容易积灰，也能让内部LED的光线更均匀地漫射出来，不会出现局部亮斑，操作人员在不同角度都能清晰识别灯的状态，不会因为视角问题漏看信号。

　　尺寸边界这块，建模时严格卡了行业通用的安装规范，安装孔直径严格对应16mm，卡装段的长度适配1-5mm厚度的面板，不管是薄的1mm冷轧钢板按钮盒，还是厚的5mm亚克力操作面板，都能稳定安装，不会出现面板太薄卡不住、太厚卡簧卡不到位的问题。灯头突出面板的高度控制在10mm以内，不会因为突出过多被现场的工件、工具磕碰损坏，背面的接线段长度做了合理压缩，不会占用柜内过多的布线空间，就算是柜内布线密集的小型柜体，也不会和旁边的线槽、继电器、接线端子产生干涉。接线端采用的是行业通用的插片式接线结构，适配标准的冷压插簧，现场接线不用焊接，直接插装就能完成接线，后期维护更换的时候，拔下插线、取下卡簧就能把灯体从正面拆出来，不用拆动柜内的其他布线，维护效率很高。

　　建模的时候特意把各个配合面的倒角、拔模斜度都做了还原，比如灯头和主体配合的卡扣位置、卡簧的卡槽尺寸、密封圈的压缩量都做了1:1的还原，不是那种只有外形的简化模型，不管是做面板开孔的干涉检查、整个操作面板的布局排布，还是做设备的BOM清单统计、装配工艺模拟，都能直接用，不会出现模型和实物尺寸对不上，导致后期加工出来的面板装不上的问题。另外灯体的外壳部分做了防滑的细纹设计，装配的时候手拧就能初步定位，不用借助工具就能把灯体塞到安装孔里，卡簧的位置做了导向斜面，安装的时候不用刻意对准，推到位就能自动卡紧，对现场装配的工人很友好，能减少不少装配时的调整时间。

　　从电气适配的角度来说，这款结构的指示灯内部预留了足够的空间放置限流电阻、LED灯珠和接线端子，不管是做AC220V、DC24V还是其他常用电压等级的产品，这个外壳结构都能通用，不用重新开模，对于做电气柜集成、非标设备设计的工程师来说，选这款标准件的时候，直接把这个模型导入装配体，就能准确预留安装位置，不用反复核对样本尺寸，能减少很多选型阶段的核对工作量，也能避免因为尺寸记错导致的安装干涉问题。
