长条形工业警报器结构设计方案

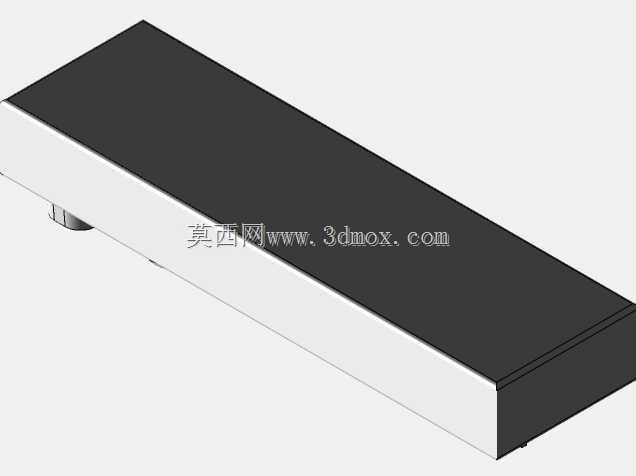

　　在工业现场的安防与设备状态预警体系里，这类长条形警报器常被部署在生产线工位旁、设备机柜侧边、厂区通道转角以及仓储区域的立柱上，承担异常状态触发后的声光警示职能，当设备出现过载、故障、安全门被异常开启或者现场触发紧急停止信号时，警报器会第一时间发出高频警示音与高亮闪光，提醒现场作业人员快速响应处置，避免安全事故扩大或者设备损坏加剧。从结构设计来看，这款警报器采用了扁平化长方壳体布局，整体外壳做了直角切边处理，上盖为深色哑光材质，下壳体采用浅色调工程塑料注塑成型，这种配色区分一方面可以在工业环境里降低上盖的反光干扰，避免闪光警示效果被环境光抵消，另一方面浅色调下壳也便于安装人员快速识别壳体上的安装孔位与接线标识。

　　壳体的侧边预留了接线端口的安装位，端口做了内凹设计，能够避免现场布线时线缆接头突出壳体过多，减少外力拉扯导致接线松脱的风险，同时内凹结构也能在一定程度上阻挡粉尘、飞溅的切削液顺着接线缝隙进入壳体内部，适配车间多粉尘、少量液体飞溅的使用场景。在安装边界的考量上，这款警报器的壳体背部预留了标准的导轨安装卡扣位与螺丝固定孔两种安装结构，既可以直接卡在工业现场常用的35mm标准电气导轨上，适配配电柜内部、设备电控仓的快速安装需求，也可以通过M4规格的螺丝直接固定在墙面、设备机架的平面上，安装孔位的间距做了通用化设计，能够兼容市面上多数同类型警报器的替换安装，不需要现场重新打孔调整安装位置，降低设备替换的改造成本。从内部结构的布局逻辑来看，

　　长条形的壳体内部预留了足够的腔体空间，一端可以放置蜂鸣器发声组件，利用长条形腔体的导声特性，让警示音沿着壳体长度方向扩散，覆盖更大的警示范围，另一端则可以放置闪光驱动电路与接线端子排，将强电接线部分与发声、发光组件做物理分隔，减少电路工作时的电磁干扰对发声组件的影响，避免警示音出现杂音或者闪光频率异常的问题。壳体的上下盖之间采用卡扣加密封胶条的配合结构，装配时不需要额外打胶，依靠卡扣的预紧力挤压密封胶条就能实现壳体接缝处的防护，日常维护时只需要撬开卡扣就能打开壳体更换内部组件，不需要完全拆卸设备的固定螺丝，提升现场维护的效率。在外形尺寸的适配性上，这款警报器的整体厚度控制在较薄的区间，安装在设备表面或者通道墙面时不会过多突出安装面，

　　避免现场作业人员搬运物料时剐蹭到设备，导致警报器移位或者损坏，长度方向的尺寸则刚好匹配常规电气柜的侧边安装空间，不会出现安装后超出柜体边缘、影响柜门开合的问题。针对工业现场的振动工况，壳体内部的电路板安装位都设计了减震胶柱的安装槽，装配时可以在电路板与壳体之间加装硅胶减震柱，过滤设备运行时传递过来的持续振动，避免电路板上的电子元件因为长期振动出现虚焊、脱落的问题，延长设备在高振动工况下的使用寿命。发声组件的出声孔做了迷宫式结构设计，既能够保证警示音顺利传出，又能阻挡外界的粉尘、铁屑直接进入壳体内部沾附在蜂鸣器振膜上，避免长期使用后出声音量下降、警示效果不达标的问题。闪光组件的透光罩与上盖做了一体化成型设计，减少了单独装配透光罩带来的接缝，进一步提升壳体的整体防护能力，同时透光罩表面做了柔光处理，让闪光光线扩散更均匀，不会因为局部亮度过高导致作业人员出现眩目反应，影响现场的应急操作。
