该操纵杆结构主要面向通讯终端、便携控制设备以及小型人机交互面板上的手动指令输入场景,在整机中承担方向触发、档位切换、功能确认前的姿态控制等作用。实际设备布置时,这类杆件通常从面板开孔处向上伸出,操作者通过拇指或食指按压、扳动杆头,使内部触点、电位元件或微动开关产生对应信号;杆体下部的圆柱段用于插入安装基座,配合台阶面限制轴向窜动,黑色环形凸缘则贴合面板表面,既形成视觉分界,也能遮挡安装缝隙,避免灰尘、细小杂物沿开孔进入设备内部。

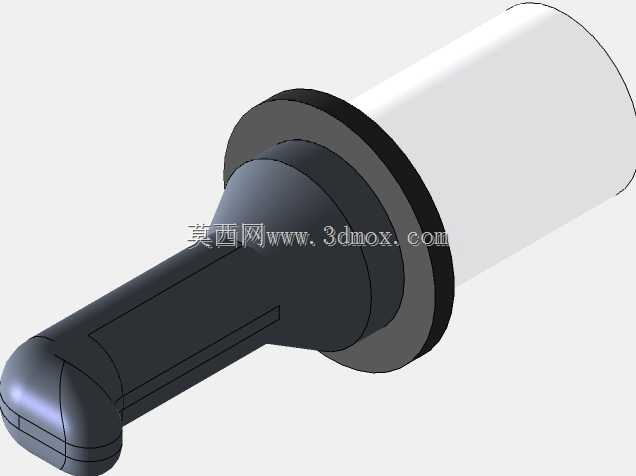

从结构形态看,模型由下部光滑圆柱安装段、中部环形限位法兰、上部过渡锥台以及顶端握持头组成。下部圆柱直径保持一致,适合与基座孔位形成间隙配合,装配时可沿轴线压入或从面板背面锁紧;圆柱表面未设置复杂筋条,目的在于保证插拔路径顺畅,同时减少与密封套、导向套之间的摩擦。中部法兰直径明显大于杆身,承担轴向定位作用,设计时需要重点核对法兰下端面到圆柱末端的长度,该尺寸决定面板背面预留的安装深度;若后方存在电路板、开关弹片或接线端子,杆体下行极限不能与元器件发生干涉。
上部过渡段采用由粗到细的圆滑收束,使扳动时的应力不会集中在法兰与杆身交界处。顶端握持头并非简单圆球,而是带有侧向轮廓的捏持形状,一侧略微隆起,便于手指在频繁操作时快速找到施力位置;头部与杆颈之间保留平滑过渡,避免注塑或机加工过程中出现尖角应力集中。对于通讯类手持或固定终端而言,操纵杆的操作行程通常较短,因此杆头高度不宜过大,否则会增加误碰风险;模型中杆头高出法兰的比例较为紧凑,适合布置在密集按键旁边。

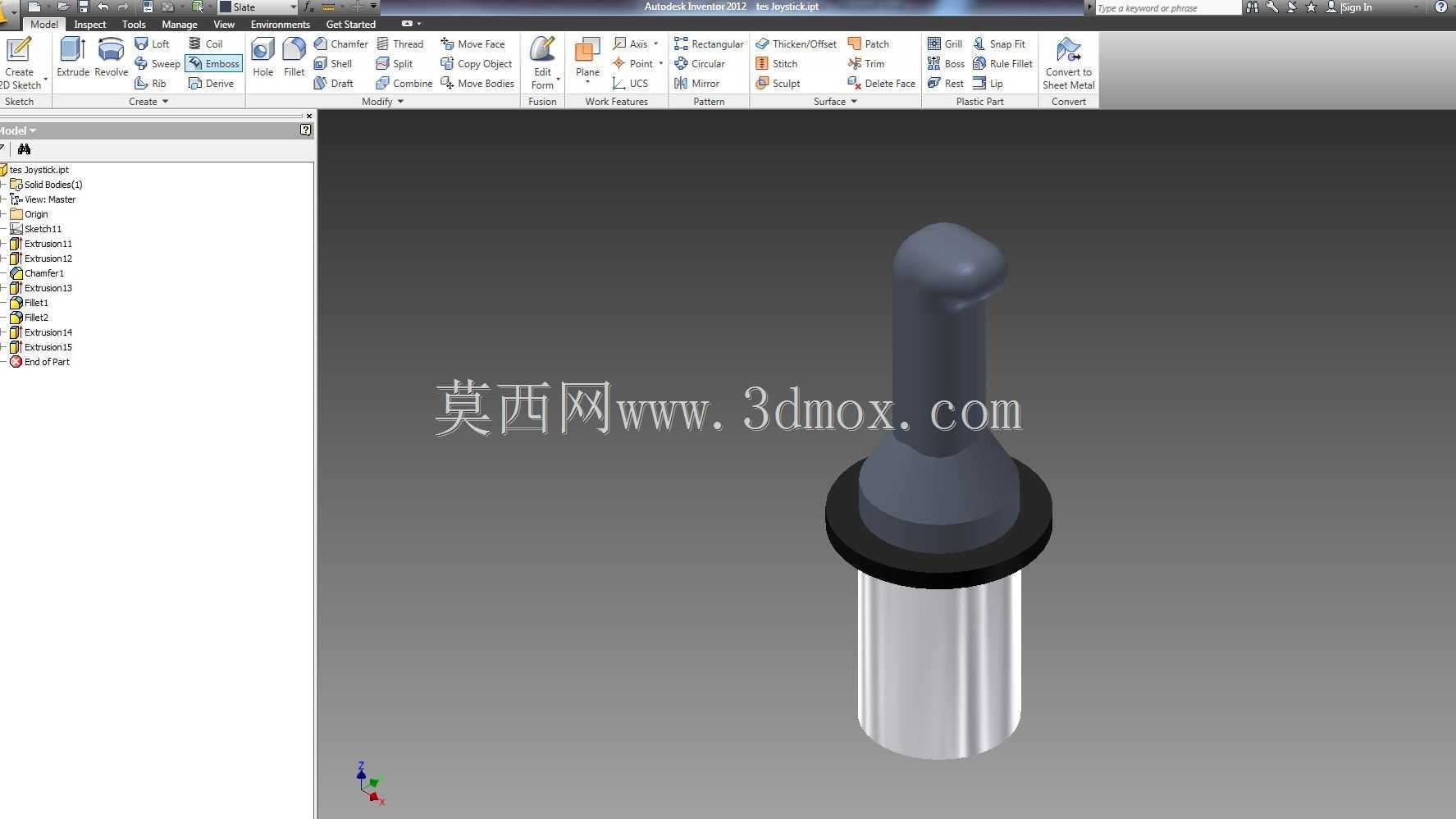

建模时可先按轴向建立回转主体,完成圆柱段、法兰和锥台的基础轮廓,再对顶端握持头进行局部拉伸与曲面修整。杆头非对称部分需要结合手指接触方向判断朝向,若用于多方向扳动,应保证四周轮廓过渡均匀;若仅承担前后拨动,则可在操作方向上保留更明显的指腹贴合面。法兰边缘建议设置微小倒角,既提高面板装配后的外观质量,也能减少操作人员擦拭设备时被锐边挂擦的可能。
安装边界方面,面板开孔应依据下部圆柱直径确定,孔径不宜过松,否则杆体晃动会影响操作手感;也不宜过紧,避免按压或扳动时卡滞。法兰外径要覆盖开孔与安装公差形成的间隙,通常在孔边外侧保留足够遮挡宽度。杆体下方需预留信号元件的动作空间,若连接微动开关,应校核圆柱末端与开关按钮的同轴度;若采用电位器或霍尔元件,则要保证杆体回中路径与传感器转轴一致。周边按键、端子护罩和面板加强筋不能侵入杆头摆动范围,尤其在斜向操作时,握持头底部与法兰上方区域要保留均匀间隙。
在维护层面,该结构外形简洁,外露部分无深槽和窄缝,便于日常清洁;法兰以下隐藏在设备内部,可与防尘圈或导向衬套配合,提高长期使用稳定性。整体设计兼顾了手指操作的触感、面板安装的定位以及内部元件的动作空间,适合通讯工具类设备中需要快速、反复输入控制指令的部位。
