微型直流水泵结构三维设计方案

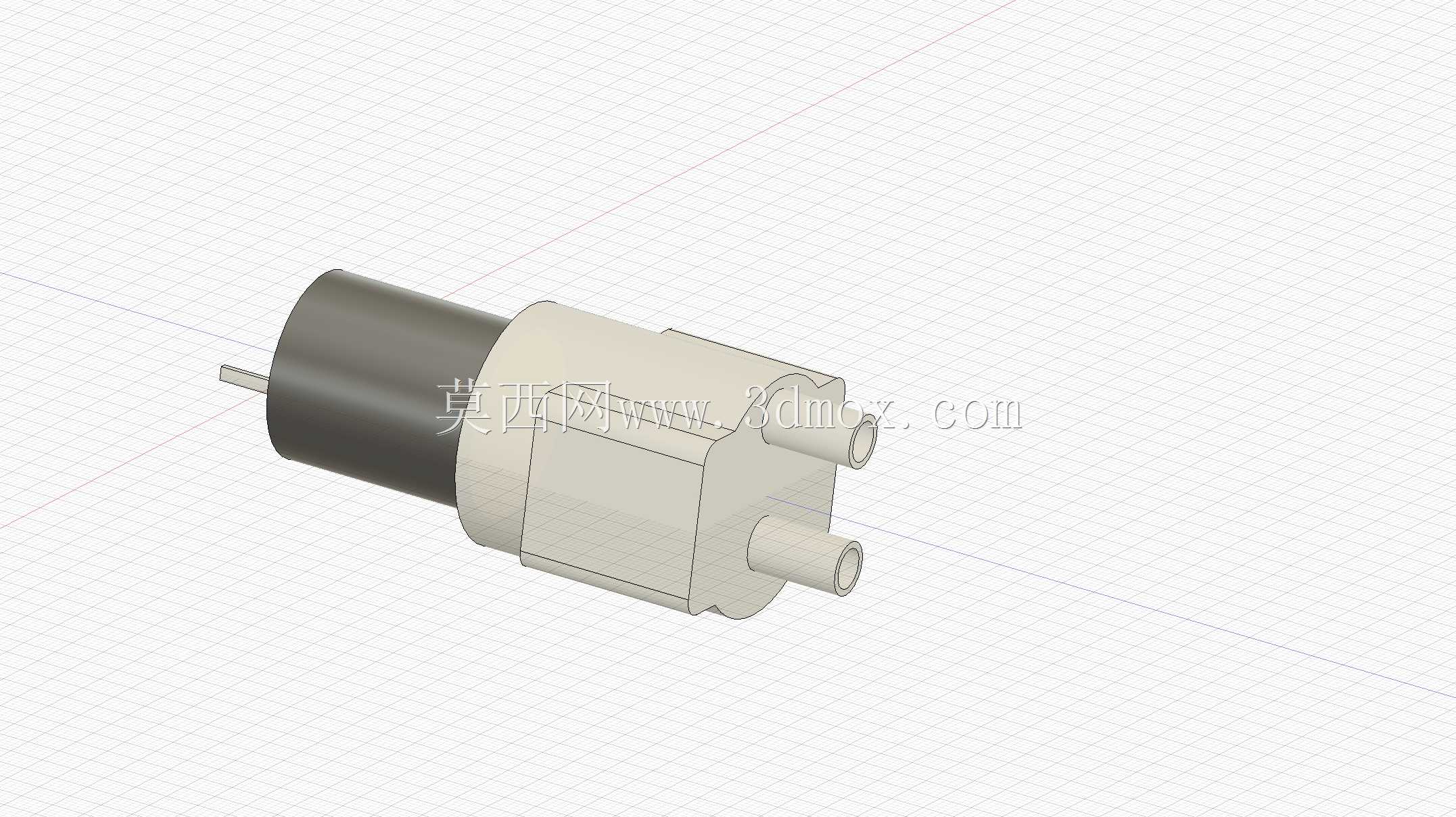

　　这款微型泵的三维结构设计，核心面向小流量流体输送场景，常见于桌面级水冷循环、小型园艺灌溉、便携净水设备、实验室微量试剂输送这类对安装空间、运行噪音有严格限制的工况。从结构拆解来看，动力端采用同轴直驱布局，后端圆柱段为驱动电机安装腔，内部预留了转子、碳刷或者永磁体的装配空间，输出轴直接延伸至前端泵腔，省去了额外的传动连接结构，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗与故障点。前端泵腔采用近似方形的壳体结构，两个平行布置的管接头直接集成在泵壳端面上，进水与出水接口采用同外径的快插适配尺寸，不需要额外加装转换接头就能匹配常规的硅胶输水软管，装配时可以直接将管路推至接头根部，依靠软管自身弹性实现密封，适合小批量设备的快速组装。

　　设计过程中优先考虑了安装边界的适配性，整体轴向长度控制在常规500ml矿泉水瓶的直径范围内，径向最大尺寸不超过常见的18650锂电池长度，安装时既可以通过电机尾部的圆柱面做卡箍固定，也能依靠前端方形壳体的平面做螺丝锁附，两种安装方式都预留了足够的操作空间，不会出现装配工具与周边结构干涉的问题。泵腔内部的叶轮腔做了圆弧过渡处理，避免流体在腔体内形成紊流区，降低运行过程中的流体噪音，同时叶轮与泵壳之间的间隙控制在0.1mm到0.15mm之间，既保证了足够的容积效率，也不会因为加工精度误差导致叶轮与泵壳刮蹭。电机与泵腔的衔接位置设计了独立的密封隔层，隔层上预留了轴封的安装槽，适配标准的O型密封圈与陶瓷轴套，

　　能够避免输送的流体渗入电机腔造成电路短路，即使长时间连续运行，密封件的磨损量也能控制在合理范围内，不需要频繁更换维护。从实际选型适配的角度来看，这款泵的结构可以适配3V到12V的低压直流供电，对应不同的扬程与流量参数，建模时所有配合面都按照基孔制间隙配合做了公差预留，电机外壳与泵体连接位的同轴度公差控制在0.02mm以内，保证装配后输出轴转动顺畅，没有卡滞感。接口的中心距做了标准化设计，能够直接替换市面上同规格的微型水泵产品，不需要对原有设备的管路布局做调整，降低设备迭代的改造成本。壳体的壁厚设计兼顾了强度与轻量化要求，泵腔部分壁厚2mm，能够承受最高0.3MPa的工作压力，不会出现壳体鼓胀变形的问题，电机外壳部分壁厚1.2mm，

　　在保证结构刚度的前提下尽可能压缩整体重量，适合便携类设备搭载。建模过程中对所有的倒角、圆角都做了工艺适配，外部棱边全部做R0.5的圆角处理，避免装配时划伤操作人员或者管线，内部流道的圆角做R1处理，减少流体流动的阻力。进出水接口的端部做了15度的导向斜角，方便管路安装时快速对位，即使是盲操作也能顺利将软管套入接头。从结构可靠性的角度，电机端的尾部预留了散热间隙，泵体运行时电机产生的热量可以通过金属外壳快速散出，不需要额外加装散热结构，即使在密闭的设备舱内也能保持稳定的工作温度。整体结构没有采用复杂的异形曲面，所有零部件都可以通过常规的注塑、机加工工艺实现量产，不需要定制特殊的加工刀具，能够有效控制生产制造成本。
