马卡隆哈兹内西烟支卷接配套储料结构

　　该结构属于烟草卷接包装生产线上的工位暂存导料部件，主要应用在高速烟支卷接机组与下游包装机的衔接工位，承担烟支排序输送过程中的缓存、导向、防磕碰防护作用，解决卷接工序与包装工序生产节拍差带来的烟支堆积、挤压变形问题。从实际产线运行逻辑来看，卷接机组每分钟输出数千支成型烟支，当下游包装机短暂停机、换料或者节拍波动时，该结构可暂存一定量的合格烟支，避免上游卷接设备频繁启停造成的烟支质量波动与设备损耗，同时在正常输送过程中，其内部的分层导板可将杂乱输出的烟支整理为单排有序状态，顺畅导入下游包装机的进料工位。

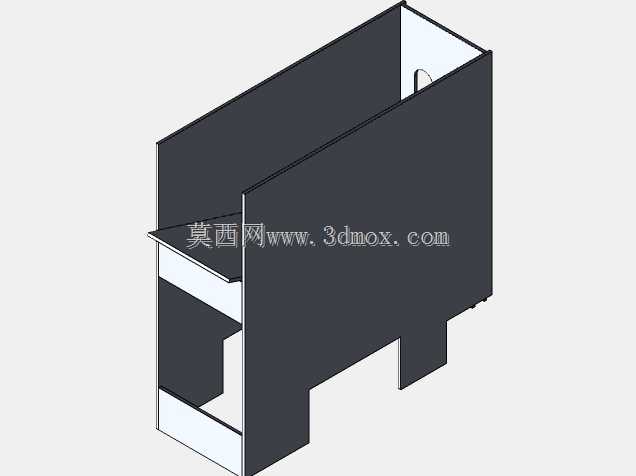

　　从结构设计思路来看，整体采用薄钣金折弯拼焊的框架式结构，外部壳体采用1.2mm厚冷轧钢板折弯成型，拼接处采用段焊加打磨处理，既保证整体结构刚度，又避免焊缝凸起刮蹭烟支表面的卷烟纸；内部设置两层水平布置的导料板，导料板边缘做R3圆弧倒钝处理，表面做哑光镀铬处理，降低烟支输送过程中的摩擦阻力，同时避免反光对产线视觉检测工位造成干扰。壳体底部设置两个缺口式安装支脚，支脚位置匹配产线现有安装机架的螺孔间距，安装时无需额外加工过渡连接板，可直接通过M6螺栓固定在机架横梁上，安装定位公差控制在±0.2mm以内，保证导料板出口与下游进料口的同轴度偏差不超过0.5mm，避免烟支输送过程中出现卡滞、掉支问题。

　　从安装边界与尺寸适配来看，整体外形为立式矩形结构，宽度适配常规卷接机组的烟支输出通道宽度，高度方向预留15mm的上下调节余量，可通过支脚处的长圆孔调整安装高度，匹配不同型号包装机的进料高度差；壳体后侧预留接近开关安装孔位，可直接加装料位检测传感器，当内部暂存烟支达到上限液位时，传感器输出信号控制上游卷接机组降速，当烟支液位低于下限时，控制上游设备提速，实现缓存量的自动闭环控制。结构内部无多余的凸起、棱角，所有与烟支接触的面均做无毛刺处理，避免刮破卷烟纸造成残次品；壳体侧面设置可拆卸的检修盖板，日常维护时无需拆解整体结构，只需拆下盖板即可清理内部残留的烟丝、纸屑，降低产线运维的工作量。

　　在实际工况适配方面，该结构可适配6s生产节拍的中高速卷接生产线，输送过程中烟支在导料板上的滑动速度控制在0.8m/s以内，既保证输送效率，又避免速度过快造成烟支端部空头、皱折问题；壳体外部做深灰色喷塑处理，与产线整体设备配色保持一致，同时喷塑层具备一定的耐油污、耐烟丝腐蚀能力，长期使用不会出现漆面脱落、锈蚀问题。结构的受力点主要集中在底部安装支脚与导料板拼接处，设计时通过折弯加强筋提升局部刚度，满载暂存烟支时整体形变量不超过0.1mm，不会出现导料板下沉、错位导致的卡料问题。
