机器人竞赛用120A直流断路器结构

　　在青少年机器人竞赛的动力回路搭建场景里，大电流通断与过载保护元件的选型直接决定整套动力系统的可靠性，这款120A规格的断路器正是针对这类高功率直流动力回路设计的保护元件，区别于民用配电场景的断路器，它的结构设计完全贴合移动机器人的安装与使用需求。从实际使用场景来看，FRC类机器人竞赛的动力系统通常采用12V-24V直流供电，整机瞬时峰值电流很容易突破100A，普通的保险丝在过载熔断后需要更换，不仅耽误竞赛调试与比赛进程，多次拆装接线还容易带来接触不良的隐患，这款断路器可以在回路电流超过额定阈值后自动触发脱扣，通过外露的红色指示按钮显示脱扣状态，排除故障后直接按压按钮即可复位恢复供电，不需要更换任何耗材，非常适合竞赛场景下的快速调试与故障恢复。

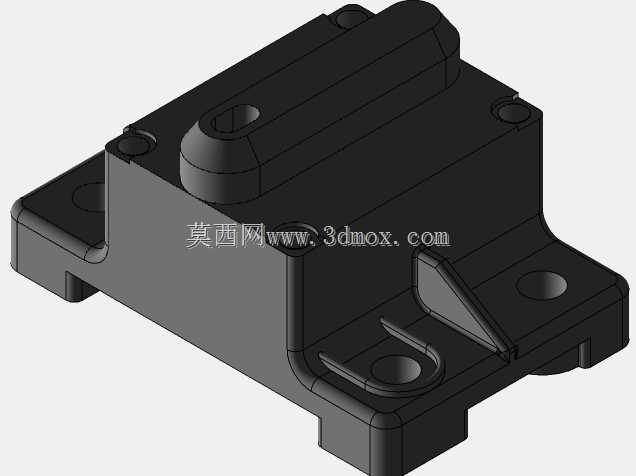

　　从功能特性来看，这款断路器采用直流通断结构设计，进出线端采用大规格六角螺栓接线结构，能够适配大平方的动力线缆，螺栓压紧式的接线方式可以避免大电流工况下的接触发热问题，接线端的结构预留了足够的螺母锁紧空间，使用常规套筒扳手即可完成接线操作，不需要特殊工具。壳体采用高强度工程塑料注塑成型，表面做了加强筋结构设计，能够承受竞赛场景下的振动与冲击，不会因为机器人的快速移动、碰撞导致壳体开裂或者内部结构误脱扣。侧面的两个带通孔的安装耳是核心的安装定位结构，两个安装孔的中心距经过精准匹配，既可以通过螺栓直接固定在机器人的铝型材框架上，也可以配合减震垫安装在碳纤维板上，安装耳的厚度足够，锁紧安装螺栓时不会出现壳体变形的问题。

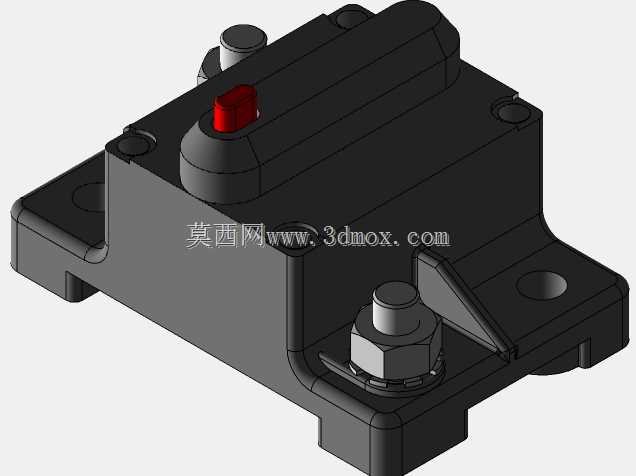

　　从设计思路来看，这款断路器的整体结构做了极致的紧凑化处理，整体外形没有多余的突出结构，所有棱角都做了圆弧过渡处理，避免在机器人内部狭小的布线空间里刮伤线缆绝缘层。红色的脱扣指示按钮设置在壳体正面的居中位置，操作人员不需要拆解设备，从机器人的维护开口处就能直接观察到脱扣状态，也能直接伸手完成复位操作，不需要额外预留过大的操作空间。内部的脱扣机构采用热磁结合的设计，既可以应对长时间过流的热保护，也能应对短路瞬间的大电流磁脱扣，脱扣响应速度可以满足竞赛机器人的保护需求，不会因为电机启动的瞬时峰值电流误触发，也不会在短路故障时因为响应慢烧坏电调或者电机。

　　从安装边界来看，这款断路器的整体厚度控制在较薄的区间，安装时不需要在框架上预留过大的纵深空间，进出线端的螺栓轴线与安装面平行，接线完成后线缆可以顺着安装面方向排布，不会额外占用垂直方向的空间，非常适合机器人内部紧凑的布局要求。壳体表面的定位凸点可以在安装时起到预定位的作用，贴紧安装面时不会出现滑动偏移，方便操作人员快速对准安装孔位锁紧螺栓。不同于工业固定式安装的断路器，这款产品的结构重量做了优化，在保证结构强度的前提下尽可能降低自重，不会给竞赛机器人增加不必要的负载，对于对重量有严格限制的竞赛场景来说，这一点设计尤为重要。在实际的机器人动力回路布局中，这款断路器通常串联在电池主输出端与主配电板之间，作为整个动力系统的总开关与过载保护元件，既可以在调试时手动断开总电源，也能在出现堵转、短路等故障时自动切断电源，保护整套动力系统的核心元件不受损坏。
