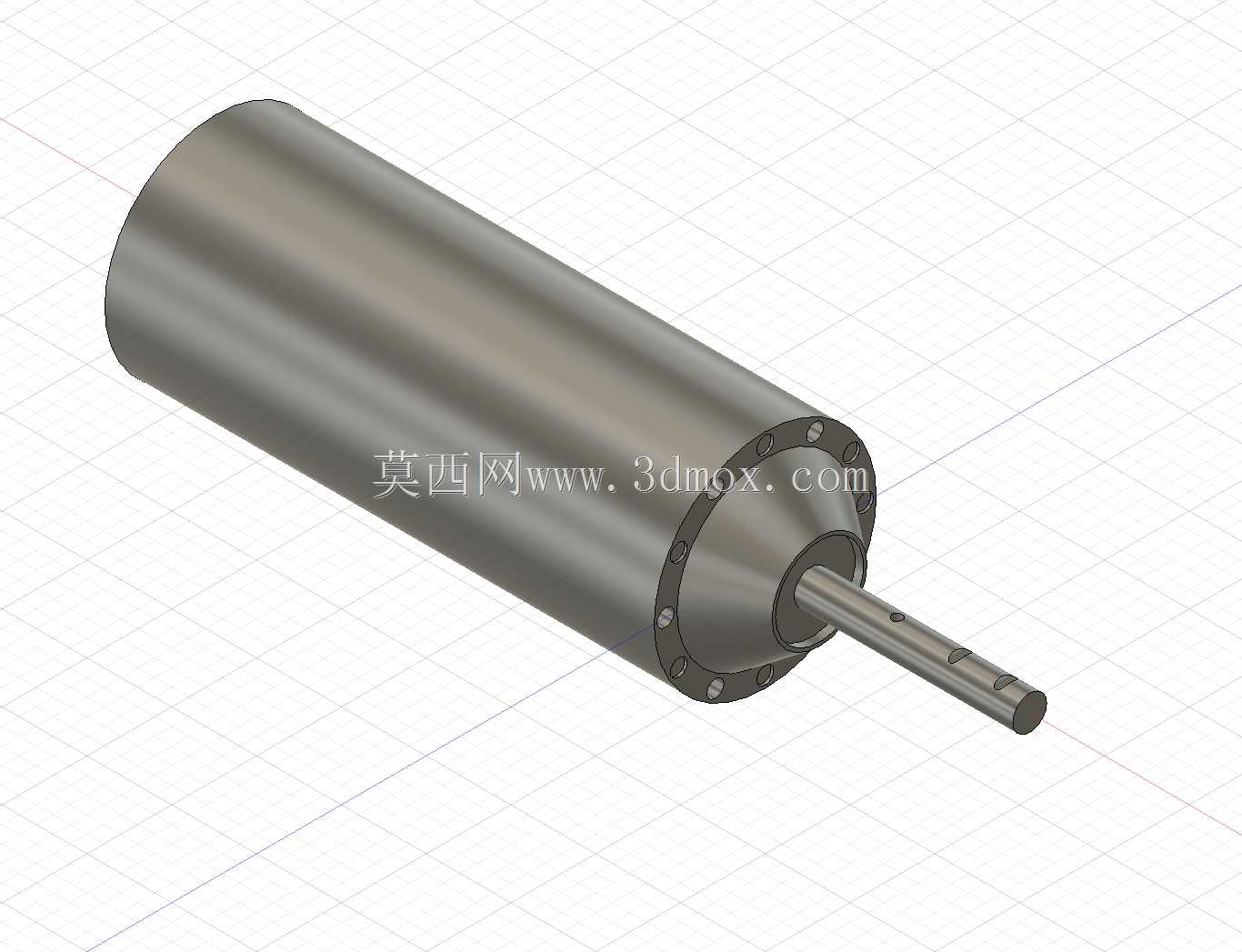

微型圆柱带输出轴传动动力部件结构

　　在小型精密机电设备的传动链路设计中，这类圆柱型动力输出部件的应用场景覆盖极广，从便携式手持电动工具的动力端、小型自动化设备的进给驱动单元，到通讯类精密设备的调节机构动力源，都能见到这类结构的身影。不同于大规格工业传动部件的厚重设计，这类小尺寸动力部件的核心设计目标，是在有限的圆柱壳体空间内，完成动力转换、扭矩输出、安装定位的全部功能，同时保证输出轴的径向跳动与轴向窜动控制在微米级精度范围内，满足精密传动的使用需求。

　　从结构设计思路来看，整体采用等直径圆柱壳体作为主体承载结构，这种构型的优势十分明显：一方面圆柱面的加工工艺性极佳，无论是车削加工外圆基准，还是内孔的珩磨处理，都能以较低的加工成本获得极高的形位公差精度，方便部件在设备安装孔内完成径向定位，不需要额外设计复杂的定位凸台即可保证同轴度；另一方面圆柱壳体的结构对称性好，部件高速运转时的动平衡更容易调校，能有效降低运转过程中的振动与噪声，这对于手持类设备、精密通讯调节机构这类对振动敏感的应用场景来说至关重要。壳体端盖采用周向均布的紧固件与主体连接，这种连接方式可以保证端盖与壳体的连接受力均匀，避免单点锁紧带来的壳体变形，同时端盖中心位置设计有与输出轴配合的轴承安装位，为输出轴提供靠近输出端的径向支撑，抵消输出轴带负载时产生的径向弯矩，避免轴端出现偏摆。

　　输出轴的设计充分考虑了实际负载连接需求，轴端并非采用光滑圆柱结构，而是设计了对应的扁位与定位孔结构，这种结构可以在连接传动轮、执行拨杆等外接负载时，避免轴与负载之间出现相对打滑，保证扭矩传递的可靠性，不需要额外加工键槽就能满足小扭矩场景下的传动需求，同时也简化了轴端的加工工序，降低了小直径轴的加工难度。轴伸长度的设计经过严格校核，既保证外接负载有足够的安装配合长度，不会因为配合长度过短导致负载连接松动，也不会因为轴伸过长导致轴的刚性下降，在额定负载下出现挠曲变形。从安装边界来看，部件的最大外径为圆柱壳体的外圆直径，安装时只需要在设备基体上加工对应尺寸的安装孔，将壳体整体嵌入安装孔内，再通过端盖或者壳体上的预留安装位完成轴向固定即可，不需要预留过大的周边操作空间，非常适合在结构紧凑的小型设备内部布置，能有效压缩设备的整体体积。

　　在实际选型应用中，这类部件的输出轴径向负载能力是核心考量指标，由于支撑轴承的布置位置靠近端盖，轴伸端的悬臂长度经过优化，在额定输出扭矩范围内，轴端可以承受一定的径向力，满足直连齿轮、同步带轮这类传动件的使用需求，不需要额外增加支撑轴座。壳体的密封结构设计也兼顾了日常使用场景的防护需求，端盖与壳体的配合面、输出轴与端盖的配合位置都预留了密封件安装槽，可以根据使用环境的防护等级要求加装对应的密封圈，阻挡粉尘、水汽进入壳体内部，保证内部传动与动力组件的使用寿命。不同于外露式的传动结构，这种全封闭圆柱壳体的设计可以避免内部组件受到外界异物的磕碰损伤，同时也能隔绝内部运转产生的轻微噪声向外传递，提升设备使用时的体验感。在三维建模过程中，这类部件的模型需要重点保证圆柱面的同轴度、输出轴与壳体的位置度、端盖连接孔的均布精度，因为这些尺寸参数直接影响后续装配时的配合精度，如果模型的形位公差出现偏差，后续生成工程图、加工实物时就会出现安装错位、轴偏摆等问题，直接导致部件无法正常使用。
