弯柄多骨遮阳挡雨伞具结构设计

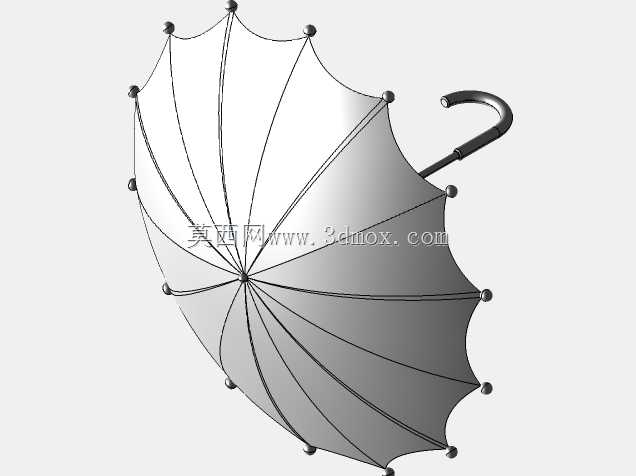

　　日常民用伞具的结构设计核心围绕开合可靠性、握持舒适度与抗形变能力展开，这款弯柄多骨伞具的三维结构搭建，首先从伞骨的受力分布逻辑切入，常规直柄伞的受力点集中在伞杆中上部，而弯柄结构的握持端偏移伞杆轴线15度左右，需要在伞杆与弯柄衔接处做局部壁厚加厚处理，避免长期握持施力导致衔接处出现应力断裂。伞面支撑采用12根对称分布的伞骨，每根伞骨的末端设置球形伞珠，一方面避免伞骨尖端戳破伞面织物，另一方面在伞具开合过程中，伞珠沿伞骨滑槽滑动时能减少摩擦阻力，降低开合卡顿的概率。

　　从实际应用场景来看，这类伞具主要适配单人日常出行使用，撑开后伞面的有效遮蔽直径控制在900mm左右，既能够保证单人在中雨天气下躯干与随身背包不被雨水打湿，又不会因为伞面过大导致在人流密集区域通行时剐蹭周边行人。伞骨采用弹性金属材质建模时，特意在每根伞骨与中心伞巢的铰接位置预留了0.2mm的装配间隙，避免生产装配时因为零件公差导致铰接处过紧，出现伞具无法完全撑开或者收合的问题。弯柄的握持部分做了符合人体手部轮廓的弧度处理，握持段的截面为椭圆形，长轴方向与手部握持时的施力方向一致，能够减少长时间握持带来的手部压痕，同时弯柄末端做了向下的小幅度弯钩结构，方便使用者在临时进入室内时，将伞具挂在桌边或者墙面挂钩上，不需要额外找放置位置。

　　伞面的曲面建模采用放样曲面生成，每两个相邻伞骨之间的伞面做了微幅的内凹弧度，这种设计能够在雨天使用时，让落在伞面的雨水顺着伞骨方向快速流向伞珠位置滴落，避免伞面因为积水出现局部下塌的情况。中心伞杆的伸缩结构采用三级嵌套设计，完全收合后整伞的长度控制在280mm左右，能够轻松放入常规尺寸的通勤背包侧袋，完全撑开后伞杆总长度为620mm，适配大多数成年人的握持高度，不需要抬高手臂就能保持伞面处于合适的遮蔽高度，减少长时间举伞带来的手臂酸胀感。

　　在结构细节处理上，伞巢的滑动限位结构做了双重卡位设计，伞具完全撑开时，上伞巢与伞杆顶部的固定卡位卡合，同时下伞巢的弹性卡扣卡入伞杆对应的定位孔，双重固定能够避免在遇到阵风时，伞面出现向上翻折的情况；收合时只需要按下下伞巢的卡扣按钮，就能顺着伞杆向下滑动完成收合，操作力度控制在15N左右，不需要使用过大的力气就能完成操作。伞面与伞骨的固定位置，每根伞骨上设置了3个绑扎点位，分别位于伞骨的近端、中端和远端，保证伞面与伞骨贴合紧密，不会因为长期使用出现伞面移位、松垮的问题。

　　从安装边界的角度考量，这款伞具的所有零件在建模时都做了装配干涉检查，伞骨收合时所有杆件都能完全收拢到伞面折叠后的空间内，不会出现杆件突出刮蹭伞面或者勾扯衣物的情况；弯柄与伞杆的衔接处采用螺纹连接结构，螺纹规格选用标准M8细牙螺纹，生产时可以直接选用标准紧固件完成装配，不需要开模定制特殊连接零件，能够有效降低生产制造成本。伞珠的尺寸统一为直径5mm的球形结构，与伞骨末端的安装孔采用过盈配合，装配时只需要将伞珠压入伞骨末端的孔位即可，不需要额外的粘接或者固定工序，装配效率更高，同时后期如果出现伞珠脱落的情况，使用者也可以自行购买同规格伞珠替换，延长伞具的整体使用寿命。
