透明绿色跟踪设备防护塑料外壳结构

　　这款跟踪设备塑料外壳，主要面向小型定位跟踪类终端的防护需求设计，适配需要外露信号传输区域、同时要求壳体具备一定视觉辨识度的应用场景，常见于物流载具跟踪、小型资产定位、便携防丢终端这类对壳体抗冲击、信号无遮挡有要求的使用环境。从结构设计逻辑来看，壳体采用半包围开放式的腔体结构，没有做全封闭的扣合设计，一侧预留了完整的开口区域，一方面是方便内部PCB主板、定位模块、供电电池的快速装配，不需要额外设计复杂的滑动卡扣或者螺丝柱定位结构，装配时直接将核心组件从开口侧推入腔体即可，配合内部预留的限位筋位就能完成组件的固定，减少装配工序的零件数量；另一方面开口区域可以根据实际使用需求搭配柔性密封胶条或者端盖，在室内干燥使用场景下可以直接裸露接口，

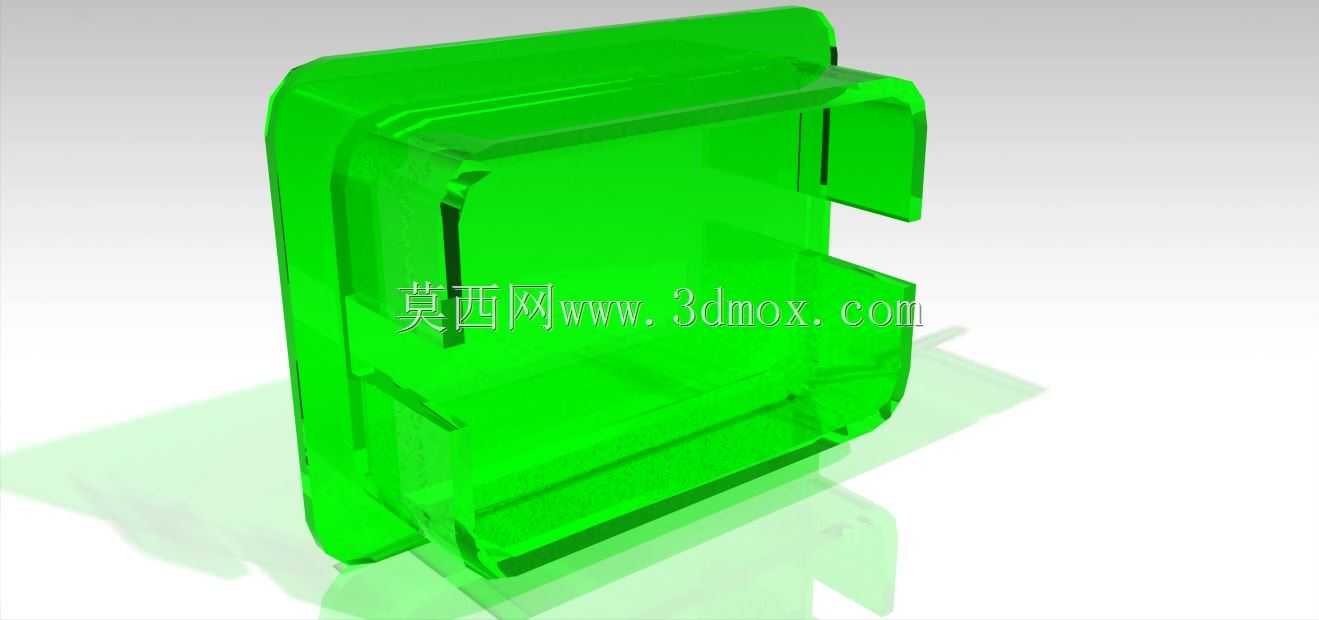

　　方便充电、调试操作，在户外多尘潮湿场景下可以加装配套端盖实现IP54级别的基础防护，适配不同成本档位的产品需求。壳体的边角全部做了R3以上的圆角过渡，没有尖锐的直角结构，这一设计首先是考虑注塑生产的工艺性，避免直角位置出现应力集中导致注塑成型后出现开裂、缩痕缺陷，同时在实际使用中，圆角结构可以降低设备跌落时的应力集中系数，相比直角壳体，同等壁厚下圆角结构的抗跌落冲击性能可以提升30%左右，日常使用中碰到磕碰、剐蹭也不容易出现边角崩裂的问题。材质选用半透明绿色塑料，一方面半透明材质可以不用额外开设指示灯开孔，内部的工作状态指示灯可以直接透过壳体发光，省去了开孔后加装导光柱的工序，也避免了开孔位置进灰的隐患，

　　生产时可以直接通过色母调配实现统一的绿色外观，不需要后续表面喷涂处理，降低外壳的生产制造成本；另一方面绿色的辨识度较高，在仓储、物流这类堆放物品较多的场景下，更容易快速识别到设备位置，方便运维人员查找设备。从安装边界来看，壳体的整体外形为近似方形的腔体结构，外部轮廓尺寸控制在小型手持设备的适配范围内，腔体内部的净空间可以容纳常规的GNSS定位模块、蓝牙通讯模块以及容量在500mAh以内的软包锂电池，壁厚设计为均匀的2mm，既保证了壳体的结构强度，日常手持捏压不会出现明显的形变，也不会因为壁厚过大导致材料成本过高，同时均匀的壁厚可以避免注塑过程中出现厚薄不均导致的缩水、翘曲变形问题，提升注塑生产的良率。

　　壳体的外侧没有设计多余的凸起结构，整体外表面平整光滑，既可以通过背胶直接粘贴在需要跟踪的资产表面，也可以通过扎带穿过壳体侧边预留的隐形绑带槽固定在管材、货架杆件上，固定方式灵活，不需要额外设计专用的安装支架，降低终端产品的整体配件成本。在结构细节上，壳体内部的几个转角位置都预留了0.5mm高度的支撑筋，核心电路板装入后不会直接贴在壳体内壁上，预留的间隙可以形成空气层，一方面提升壳体的抗摔缓冲能力，跌落时电路板不会直接和硬壳接触造成元器件虚焊，另一方面也可以避免电路板和壳体摩擦导致的短路隐患，同时间隙内的空气也能帮助内部工作的元器件散热，避免密闭腔体内温度积累影响模块的工作稳定性。这款外壳的设计没有追求复杂的外观造型，所有结构特征都围绕装配便捷性、使用可靠性、生产低成本三个核心方向展开，没有多余的装饰性结构，所有的曲面、筋位、倒角都有对应的工程作用，适合批量注塑生产，能够满足中小批量跟踪类终端产品的快速落地需求，不需要对壳体结构做大幅修改就能适配多数同尺寸的跟踪模块方案，缩短终端产品的开发周期。
