双色拼接式氧气管路固定夹结构设计

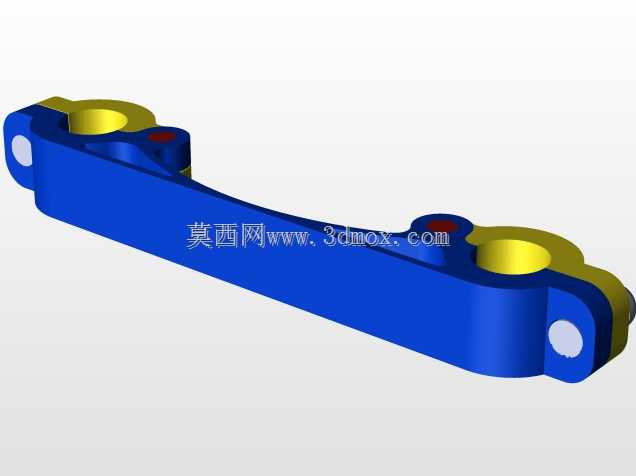

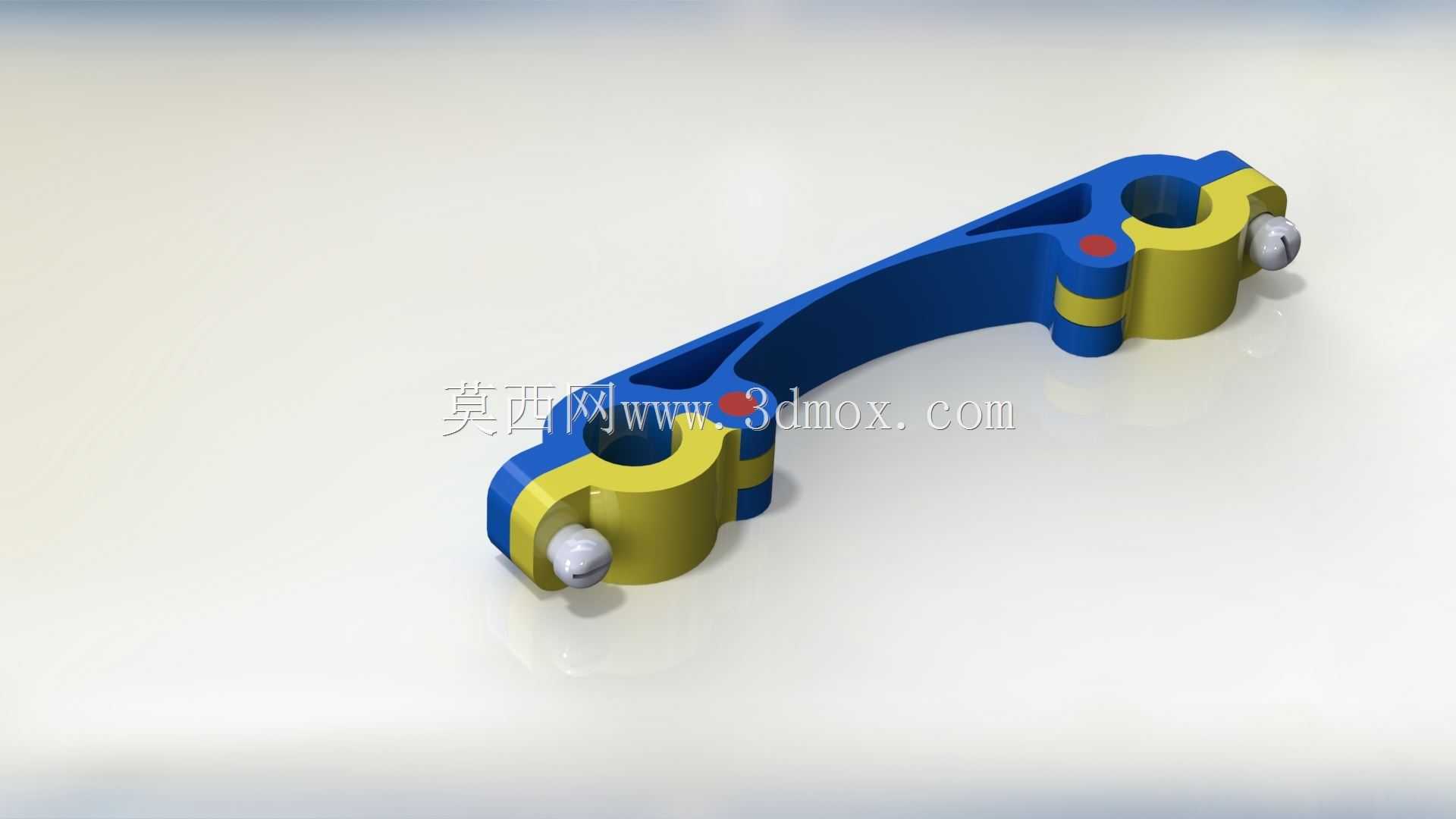

　　这款双色拼接的管路夹持部件，主要面向医用供氧、小型气动设备的软管布设场景，解决管路沿设备外壁排布时的移位、弯折、磕碰问题，在病房设备带、家用制氧机、小型气动实验台的管路布设中都能适配。从结构上看，部件采用对称式双抱箍设计，两个夹持端通过一体化的弧形连接臂连为一体，连接臂做了等宽的减重槽设计，在保证整体结构刚性的前提下，尽可能压缩了部件自身重量，避免在薄壁设备外壳上安装时因自重拉扯导致固定点脱落。两个抱箍端分别采用蓝黄双色的硬质工程塑料材质，抱箍内壁做了细微的防滑纹路，当夹持外径匹配的软管时，纹路可以嵌入软管外壁的微小形变区域，避免管路受轴向拉扯时出现滑脱，同时不会过度挤压管壁导致管路通径缩小影响气流通畅。

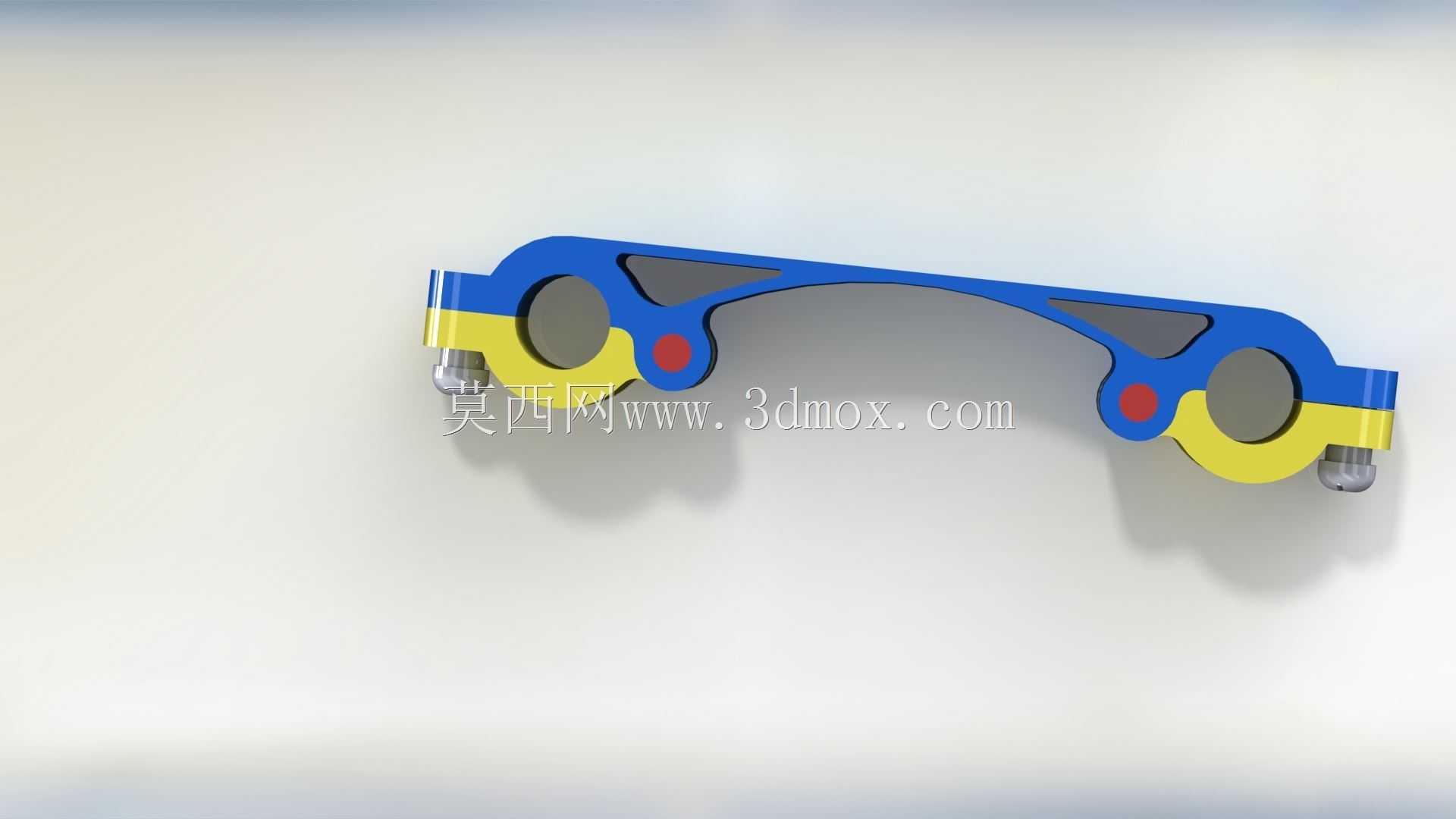

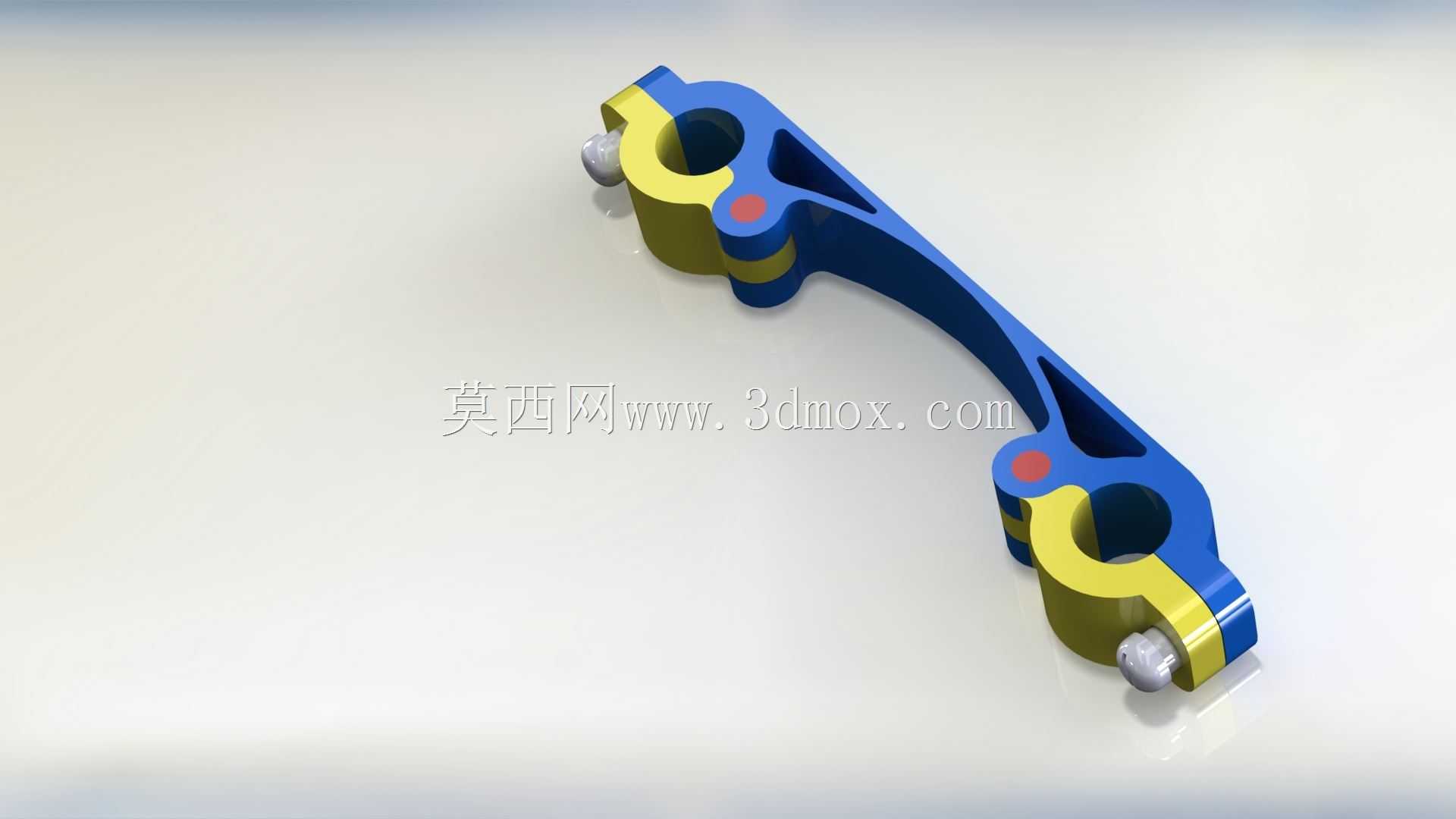

　　每个抱箍的开合侧都配置了金属球头锁紧件，安装时不需要额外工具，只需要将抱箍卡入对应管径的软管后按压球头即可完成锁止，拆卸时用平口工具轻撬球头侧的解锁槽就能快速打开，适合需要频繁调整管路位置的使用场景。设计过程中，首先确定了适配的管路外径范围，两个抱箍的夹持内径做了0.3mm的过盈量设计，配合塑料材质自身的弹性形变，可以适配标称管径上下0.5mm范围内的软管，不需要针对单一管径单独开模，降低了生产端的模具成本。连接臂的弧度设计参考了设备外壳常见的圆弧过渡尺寸，安装时连接臂可以贴合设备外壁的曲面，不会出现局部悬空导致的固定不稳，同时连接臂上预留的两个红色定位点，是安装时的螺丝过孔位置，两个孔位的中心距经过反复校核，

　　匹配市面上常见的设备带安装孔距标准，不需要在安装面上重新打孔就能直接固定。从安装边界来看，部件整体的厚度控制在12mm以内，安装后突出安装面的高度不超过15mm，不会和周边的其他管路接头、设备按键产生干涉，在狭小的设备舱内部布设管路时也能留出足够的操作空间。抱箍的开合角度设计为最大30度，既保证了安装时可以顺利卡入管路，又不会因为开合角度过大导致塑料铰接位置出现疲劳断裂，经过反复开合测试，铰接位置的疲劳寿命可以满足日常使用中至少上千次的开合需求。在实际使用场景中，这类管夹除了固定氧气管路，也可以适配同外径的输水软管、低压气动软管，在小型自动化设备的走线、走管布设中也能通用，双色的设计一方面是为了区分不同介质的管路，

　　比如黄色端夹持氧气管、蓝色端夹持空气管，避免运维人员接错管路，另一方面也能在设备外观上形成视觉区分，快速定位管路固定点的位置，方便日常巡检。部件的边角全部做了R1以上的圆角处理，没有尖锐的棱角，安装和维护过程中不会划伤操作人员的手部，也不会刮破相邻的软管外壁，避免管路出现漏液漏气的隐患。连接臂的截面采用工字型加强结构，相比等厚的平板连接臂，抗弯折强度提升了40%以上，当管路受外力拉扯时，连接臂不会出现弯折变形，保证两个夹持端的相对位置始终固定，不会因为部件变形导致管路出现弯折堵死的情况。锁紧用的金属球头采用不锈钢材质，在潮湿的医用环境或者有少量消毒水腐蚀的场景下也不会生锈，避免锈迹污染管路或者周边设备，球头的表面做了抛光处理，按压解锁时的手感顺滑，不会出现卡滞的情况。
