通讯设备用多组件塑料固定安装块结构

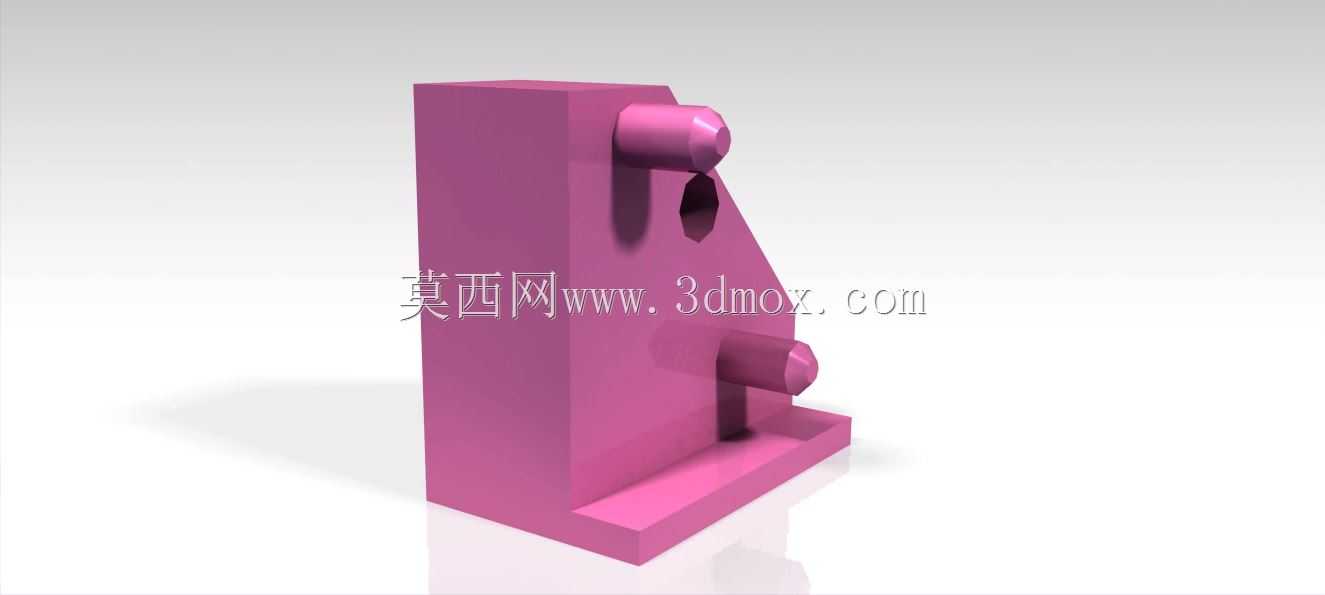

　　这款固定安装块主要面向通讯终端内部组件的装配场景，在小型手持通讯设备、便携通讯模组的内部结构中，这类零件承担着多组件定位、限位与辅助支撑的核心作用，避免设备在携带、使用过程中内部元器件出现移位、松脱的问题。从结构设计来看，主体采用立式L型基座构型，竖直安装面可直接贴合设备内部的塑胶壳体或者金属中框侧壁，底部水平延伸的支撑边能够承托上方叠装的功能组件，两个带导向锥面的圆柱凸台分别设置在竖直面的上下位置，凸台端面做了圆弧过渡处理，既可以在装配时快速对准对应组件的安装孔位，减少装配对位的调整时间，也能避免尖锐棱边在装配过程中刮伤周边的柔性线路板或者元器件表层。上下凸台之间预留的异形避让槽，是专门为对应位置的弹片触点或者走线空间设计的，

　　能够让组件安装后，弹片的活动行程不受干涉，同时给跨接的排线留出足够的弯曲半径，避免排线被硬质结构挤压出现线芯断裂的问题。从安装边界来看，竖直安装面的平面度控制在0.1mm以内，保证与安装基面贴合后不会出现翘曲，底部支撑边的厚度均匀，承托面与竖直面的垂直度公差控制在0.15mm，确保被支撑组件安装后不会出现倾斜偏移。两个圆柱凸台的外径与对应安装孔的配合采用间隙配合设计，单边间隙控制在0.05-0.1mm之间，既能够保证装配时的顺畅度，不会因为塑料件的成型收缩导致装配卡滞，也不会因为间隙过大造成组件安装后出现晃动。整体采用塑料材质成型，在满足结构强度要求的前提下，能够有效降低零件自重，

　　同时塑料本身的绝缘特性可以避免金属固定件可能带来的电路短路风险，适合通讯设备内部的电气安全要求。在实际装配流程中，该固定块可以先通过卡扣或者预定位柱固定在壳体基面，再将需要固定的功能组件顺着凸台导向推入到位，最后通过卡扣或者微量点胶完成最终固定，不需要额外的金属紧固件，能够有效缩减装配工序，提升产线的装配效率。结构设计上还做了多处工艺优化，所有棱边都做了R0.3以上的圆角处理，既可以避免注塑成型时出现应力集中导致的零件开裂，也能减少操作人员装配时被锐边划伤的风险。竖直安装面的背部做了均匀的减胶槽设计，在不降低结构刚性的前提下减少材料用量，同时能够避免塑料件成型时因为壁厚不均出现的缩痕、翘曲变形问题，提升零件的成型良率。

　　这类固定结构在设计时需要充分考虑周边组件的装配公差累积，凸台的高度需要匹配被固定组件的厚度，保证组件安装后不会出现凸台过长顶到对面壳体，或者凸台过短无法有效限位的问题，避让槽的位置和尺寸需要精准对应内部弹片和走线的位置，在设计阶段就需要和硬件、电子工程师做协同校核，避免后续试产时出现结构干涉。对于多组件叠装的场景，该固定块的竖直面还可以根据实际需求增加辅助的定位筋，进一步提升对不同组件的限位精度，底部支撑边也可以根据被承托组件的外形做适配的仿形设计，提升支撑的贴合度。在材料选择上，这类固定块通常选用ABS或者PC+ABS合金塑料，具备足够的刚性和韧性，能够承受日常使用中的振动、冲击载荷，不会因为轻微的摔落出现断裂或者固定失效的问题，同时材料的成型流动性好，适合这类带多个凸台和避让槽的复杂结构注塑成型。
