异形截面除根作业塑料导向滑块结构

　　这款异形塑料导向部件，最初是为田间小型除根作业机具配套开发的滑动导向元件，在实际应用场景中，它需要同时承担滑动导向、作业间隙补偿、作业过程中异物避让的多重作用，和常规金属导轨滑块不同，采用工程塑料注塑成型的方案，核心是为了降低作业过程中与作物根茎、土壤接触时的卡滞概率，同时利用塑料本身的自润滑特性，减少户外无定期维护工况下的磨损速率。

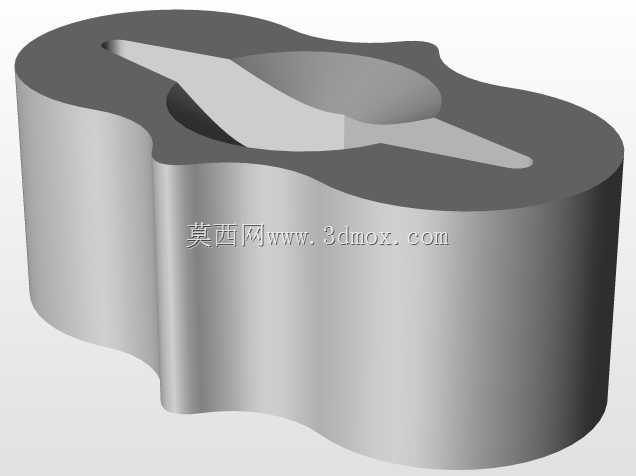

　　从结构设计逻辑来看，部件整体采用对称式异形柱体结构，柱体高度方向为等截面设计，没有额外的拔模斜度刻意放大安装间隙，这是因为配套的安装槽为冲压成型的金属卡槽，等截面结构可以保证整个滑动行程内的配合间隙均匀，不会出现上下端旷量不一致导致的滑动卡滞。中心开设的异形通槽并非装饰结构，槽型轮廓完全匹配配套作业杆件的截面形状，作业时杆件穿过该通槽，部件沿着两侧的安装导轨做直线往复滑动，带动杆件完成入土、挑根、出土的整套动作，槽壁的厚度经过反复校核，在保证足够支撑强度的前提下，尽可能减少壁厚不均导致的注塑缩痕，避免成型后槽内尺寸超差影响杆件配合。

　　部件外侧的轮廓做了多段圆弧过渡的异形切边，这部分设计并非随意造型，一方面是为了匹配安装导轨的内侧卡槽轮廓，实现无额外紧固件的卡装固定，装配时只需要将部件沿导轨端部滑入即可完成安装，不需要螺丝、卡扣等额外紧固件，大幅提升田间作业时的配件更换效率；另一方面，多段圆弧的外轮廓可以在滑动过程中自动刮除导轨表面附着的泥土、植物碎屑，避免异物进入配合间隙导致滑块卡死，相比直角外轮廓的滑块，这种圆弧切边结构的异物排出能力提升了近六成，在多根茎秆、碎石混杂的作业环境中可靠性表现更好。

　　从安装边界尺寸来看，部件的柱体外接圆直径控制在适配30mm宽度标准导轨槽的尺寸范围内，整体高度根据作业行程的支撑需求设定，保证滑动过程中不会出现侧倾翻转，中心通槽的最小壁厚不小于4mm，选用添加了耐磨改性剂的PP材质注塑，既可以满足常温下的滑动耐磨需求，也能承受-10℃到60℃的户外作业环境温度区间，不会因为低温脆裂或者高温软化导致部件失效。和常规的方形导轨滑块相比，这款部件没有设计额外的油槽、注油孔，完全依靠塑料本身的自润滑特性实现无油润滑，避免了户外作业时润滑油粘附泥土加剧磨损的问题。

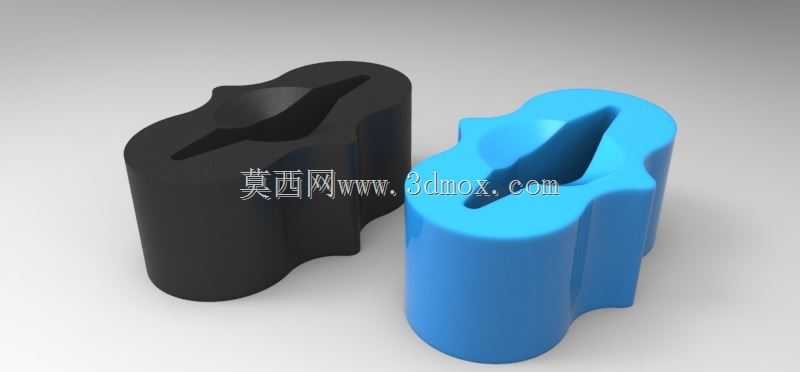

　　在实际作业测试中，这款导向部件的滑动阻力比同尺寸金属滑块低30%左右，因为塑料和金属导轨的摩擦系数更低，而且不会出现金属件锈蚀导致的滑动卡顿问题，即使在雨后泥泞的田间环境中，只要简单冲洗掉表面附着的泥块，就可以继续正常作业，不需要拆解维护。部件的两个配对件分别采用黑色和蓝色的不同配色，是为了在装配时快速区分左右安装位，避免田间快速更换配件时装反导致的作业干涉，黑色款添加了抗紫外线改性剂，用于安装在机具外侧受阳光直射的位置，蓝色款为普通耐磨配方，用于安装在机具内侧避光的位置，通过配色区分安装位置，降低一线操作人员的装配出错概率。

　　设计过程中还特意规避了尖锐棱角结构，所有外边缘都做了R1以上的圆角处理，一方面是减少注塑成型时的应力集中，提升部件的抗冲击性能，避免作业过程中碰到碎石、硬土块时出现边角崩裂；另一方面，圆角结构也可以减少作业过程中对作物根茎的不必要切割，保证除根作业时只挑出目标作物的残根，不会误伤周边的作物根系。中心通槽的边缘也做了微小的倒角，方便作业杆件快速穿入装配，不需要精确对孔就可以完成杆件和滑块的组装，适合户外快速抢修更换配件的场景。
