玻纤增强通讯设备用收束塑料滚筒结构

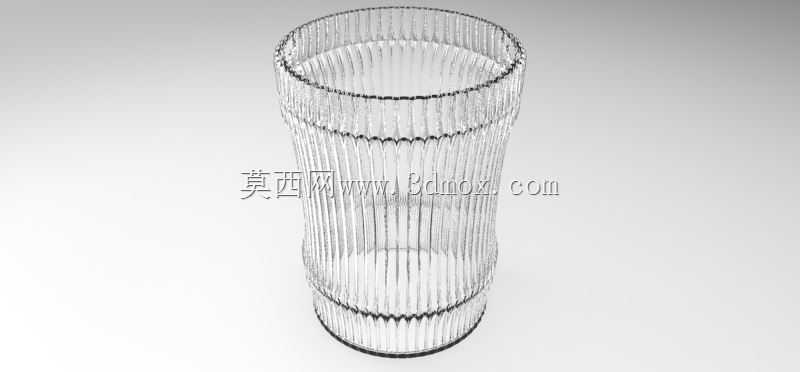

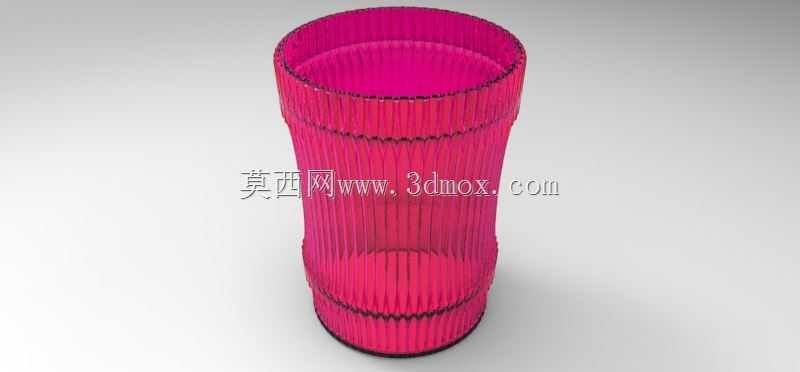

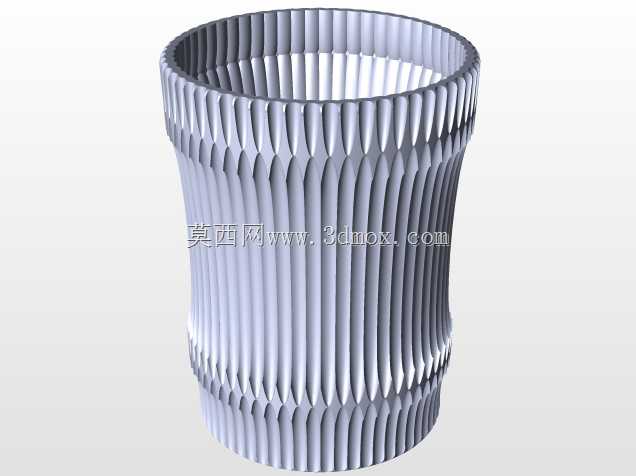

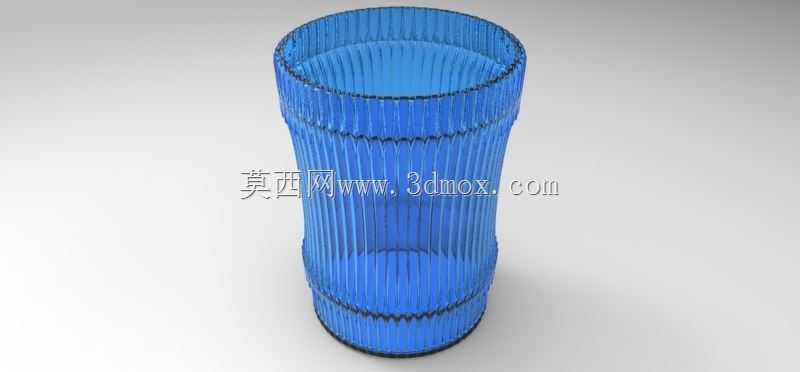

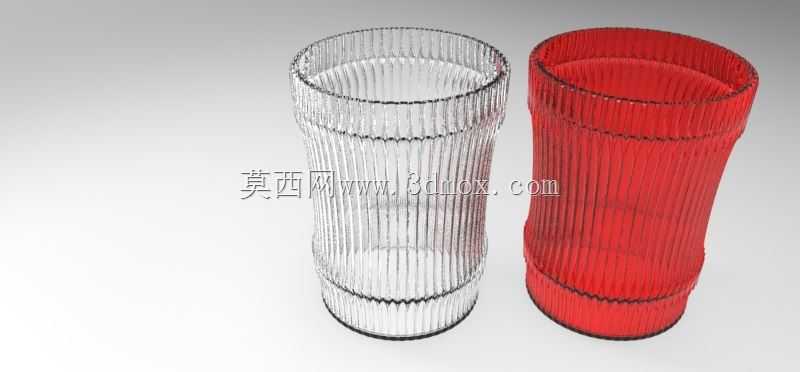

　　在通讯线缆布设、线束整理的现场作业场景里，这类玻纤增强塑料滚筒是高频使用的导向收束部件，常被集成在通讯机柜理线架、户外光缆接续盒内部、桌面通讯终端走线槽的转角位置，用来承托穿过的光纤跳线、网线、通讯电源线，避免线缆在布设转角处出现小于允许弯曲半径的硬折，同时减少线缆拖拽移动时和硬质结构件之间的滑动摩擦，长期使用也不会刮伤线缆外护套。从结构设计逻辑来看，这款滚筒采用通体带周向加强筋的收腰型筒体结构，上下两端做了加厚的挡边凸起，中间段向内收窄的弧度刚好匹配常规通讯线缆的弯曲曲率，线缆搭在筒体表面时不会向两侧滑脱，周向均匀分布的竖向凸筋一方面提升了筒体整体的环向刚度，在玻纤材料填充的基础上进一步降低薄壁筒体受径向挤压时的形变量，

　　另一方面凸筋之间的凹槽可以容纳少量线缆表面附着的灰尘、运维时残留的硅脂污渍，避免杂质在滚筒和线缆接触面堆积造成卡滞。筒体整体采用薄壁中空设计，壁厚控制在均匀的1.8mm，既保证了玻纤增强PP材料成型时的流动性，避免注塑过程中出现缺胶、缩痕缺陷，也尽可能降低了零件自身重量，安装在薄钣金理线架上时不会造成额外的负重变形。安装边界方面，这款滚筒的两端挡边外径为42mm，中间收腰段最小直径为36mm，筒体总高度为85mm，两端预留的安装轴孔直径为6mm，适配通讯设备里常用的M5规格安装销轴，安装时销轴穿过两端轴孔后做卡簧限位，滚筒可以绕销轴自由转动，转动阻尼控制在0.2N·m以内，线缆拖拽时滚筒可以随线缆的移动同步转动，

　　把滑动摩擦转化为滚动摩擦，大幅降低线缆外护套的磨损速率。材料选择上采用玻璃纤维增强的改性聚丙烯，相比普通ABS塑料，玻纤填充后的材料耐磨性能提升40%以上，长期在-20℃到60℃的通讯设备工作温度区间内不会出现脆裂、软化变形，材料本身的绝缘性能也满足通讯设备的安规要求，不会和穿过的带电线缆之间产生导电风险。在实际选型适配时，需要注意这款滚筒的单筒额定承托线缆数量为6根直径6mm以内的通讯跳线，如果布设的是直径更粗的馈线，需要选用尺寸更大的同结构滚筒，避免线缆堆叠后超出两端挡边的限位范围出现滑脱。结构建模过程中，周向凸筋的拔模角度设置为1.5°，既保证注塑开模时可以顺利脱模，

　　也不会因为拔模角度过大造成凸筋顶端壁厚过薄出现填充不足的问题，筒体两端的轴孔做了0.2mm的同轴度公差约束，保证安装后滚筒转动时不会出现偏心晃动，减少长期转动过程中的销轴磨损。这类塑料滚筒相比传统的金属导向滚筒，自身重量更轻，不需要额外做表面绝缘处理，成本仅为同尺寸不锈钢滚筒的三分之一，在批量部署的通讯机房理线场景里有很高的应用性价比，同时玻纤增强的材料特性也解决了普通塑料滚筒长期使用后磨损快、易变形的问题，正常运维条件下的使用寿命可以达到8年以上，不需要频繁更换维护。在户外通讯设备中使用时，材料配方里添加的抗UV成分可以抵御长期日照造成的材料老化，不会出现筒体表面粉化、开裂的问题，适配户外基站、光缆交接箱的露天使用环境。
