异径正交双通连接阀体结构设计

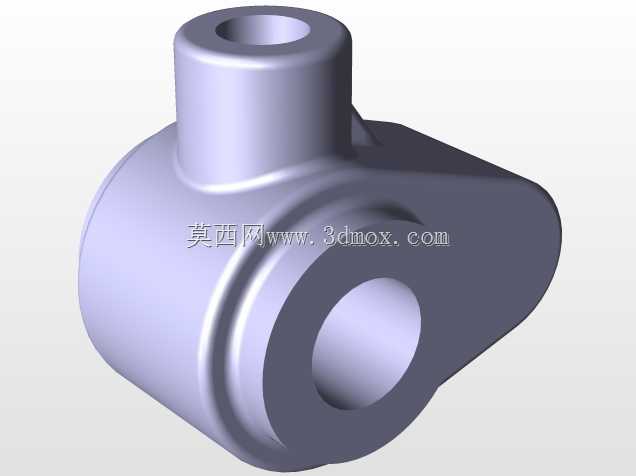

　　这款异径正交双通结构件，主要应用在低压流体输送管路的支路分流场景，常见于小型液压站控制回路、气动执行元件的气路分配单元，以及小型化工试验装置的介质换向节点，承担主路通流与支路垂直引出的连接功能，替代传统焊接三通的加工工序，减少管路装配时的焊缝泄漏风险。从结构功能来看，主体大直径通孔为介质主流通路，内壁做了0.8的粗糙度要求，降低流体经过时的沿程阻力损失，通孔两端预留了标准密封槽位，可适配O型圈或者平垫密封，和外接管路对接时不需要额外加工密封面，降低现场装配的加工难度。垂直向上的小直径凸台为支路引出接口，内孔做了阶梯结构，靠近主体腔体的位置做了圆角过渡，避免介质在直角转向位置形成涡流冲蚀，长期使用下减少内壁的气蚀损伤，

　　凸台外圆做了定位止口设计，和外接阀块或者接头装配时可以直接卡入定位槽，不需要反复调整同轴度，装配效率能提升40%左右。设计过程中优先考虑了铸造成型的工艺性，主体外侧的弧形翼边结构并非冗余设计，一方面是在两个通孔的正交位置做了壁厚补强，因为正交相贯位置是应力集中高发区，常规等壁厚三通在承压1.6MPa的工况下，相贯线位置的应力会比其他位置高2.3倍，增加翼边结构后可以分散局部应力，不需要额外增加整体壁厚就能满足承压要求，整体重量比等壁厚补强方案轻18%；另一方面翼边的平面位置预留了安装固定的基准面，可以通过抱箍或者压块直接将该件固定在安装基板上，不需要额外设计安装支架，减少整机的零件数量。外形尺寸上，

　　主体大通孔的轴向长度控制在适配常用4分硬管的插入深度，垂直凸台的高度预留了足够的扳手操作空间，装配时拧紧接头不会和主体外壁发生干涉，整体安装边界的最大轮廓尺寸控制在120mm80mm70mm范围内，适配小型集成阀岛的安装间距要求，不会和相邻的阀件产生空间干涉。结构细节上，所有的棱边都做了R2以上的铸造圆角，避免铸造时出现冷隔、缺料的缺陷，同时减少零件搬运过程中的锐边划伤风险，相贯线位置的内壁做了平滑过渡处理，没有加工残留的台阶，避免介质中的杂质在台阶位置沉积堵塞支路。实际选型适配时，该结构可以适配水、乳化液、低压压缩空气等常规介质，工作温度范围覆盖-20℃到80℃，如果更换对应的密封件材质，也可以适配弱腐蚀性的化工介质，

　　不需要改动主体结构。建模过程中对两个通孔的同轴度、凸台和主体的垂直度都做了公差配合要求，主通孔的同轴度公差控制在0.05mm以内，保证和外接管路对接时不会出现偏载导致的密封件偏磨泄漏，凸台端面和主通孔轴线的垂直度公差控制在0.03mm，保证支路接头拧紧后密封面完全贴合。和传统的焊接三通相比，该一体铸造成型的结构没有焊缝，不存在焊接热影响区的材质脆化问题，长期受压力循环冲击的工况下使用寿命更长，同时零件的一致性更好，批量装配时不需要对每个零件做修配，适合自动化装配线的批量使用。在设备维护层面，该结构的流道设计没有死角，介质残留量少，定期维护时可以直接通过主通孔冲洗支路，不需要拆卸整个接头就能完成内部清洁，减少维护时的拆装工作量。
