直角三通式快插空气喷嘴结构设计

　　在气动系统的管路布设场景中，这类直角三通结构的空气喷嘴承担着气路分流与转向输出的核心作用，常见于自动化生产线的吹扫工位、小型气动设备的气路分配节点、6S管理场景下的工位清洁气路终端，相比直通式喷嘴，它能在有限的安装空间内完成两个垂直方向的气路衔接，无需额外加装直角转接头，减少管路接头数量的同时也降低了气路泄漏的风险点。从实际使用场景来看，这类喷嘴多适配常见的气动软管外径规格，快插式的接口设计无需额外的管箍、密封胶带等辅件，管路安装时仅需将软管插入接口到底，内部的弹性卡圈就会自动卡紧软管外壁，配合接口内侧的密封圈实现端面密封，日常维护时仅需按压接口端部的释放环即可拔出软管，拆装效率比传统螺纹式接头提升数倍，

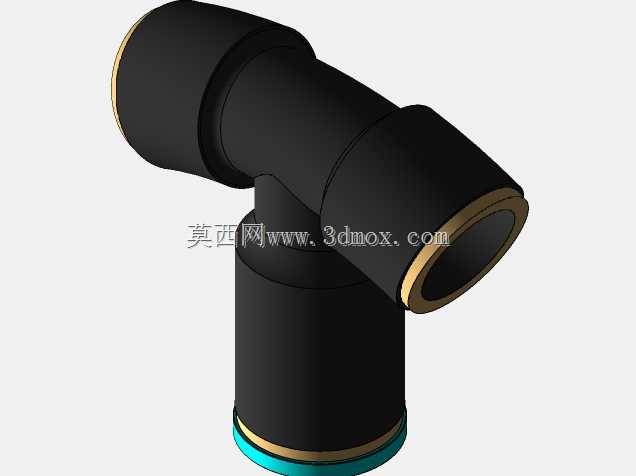

　　非常适合需要频繁调整气路布局的生产线工位。设计这款结构时，首先要考虑的是气动系统的常规工作压力范围，主体采用等径的三通流道设计，内部流道做圆弧过渡处理，避免直角转角处出现气流紊流导致的压力损失，三个接口的结构保持一致，均采用快插接头的成熟结构：外层为硬质主体结构提供安装强度，中间层为弹性锁紧卡圈，卡圈的卡齿做倾斜角度设计，软管插入时卡齿顺着软管插入方向张开，当软管受气压反推有脱出趋势时，卡齿会反向卡紧软管外壁，压力越高卡紧力越大，最内侧为丁腈橡胶材质的密封环，密封环的内径比适配软管外径小0.2-0.3mm，软管插入后密封环被挤压变形，完全填充软管与接口内壁的间隙，保证1MPa工作压力下无气体泄漏。外形结构上采用直角三通的布局，

　　其中两个接口处于同一水平轴线，第三个接口垂直于该轴线向下，三个接口的端部都做了金属镶边处理，既可以避免塑料主体在频繁插拔软管时出现端部开裂，也能在安装时为释放环提供受力支撑，垂直方向的接口根部做了加厚处理，因为该位置在实际使用中经常会受到管路拉扯、外力磕碰的作用力，加厚的壁厚可以提升结构抗冲击强度，避免根部断裂。安装边界方面，这款喷嘴的三个接口外径比适配软管大4mm左右，安装时需要预留出按压释放环的操作空间，每个接口外侧至少留出15mm的操作余量，方便拆装时手指能够按压到整个释放环的端面，直角布局的结构让它可以直接贴靠在设备机架的直角位置安装，不需要额外预留转弯的管路弯曲半径，相比用直通接头加直角弯头的组合方案，

　　整体安装占用的空间能减少近40%，非常适合空间紧凑的小型自动化设备内部气路布设。流道设计上，三个接口的内部通径保持一致，不会出现通径突变导致的气流压降，气流从任意一个接口进入后，会顺着圆弧过渡的流道均匀分配到另外两个接口，在作为吹扫喷嘴使用时，可以在其中两个接口接通气源，第三个接口安装喷头，实现更大流量的吹扫气流输出，也可以在一个接口接通气源，另外两个接口分别连接不同的气动执行元件，作为小型的气路分配节点使用，适配多种不同的气路布设需求。材质选择上，主体采用硬质工程塑料材质，重量比金属材质的三通接头轻60%以上，不会给轻质管路带来额外的负重，同时具备不错的耐油、耐老化性能，可以适配车间内常见的气动润滑油雾环境，长期使用不会出现材质脆化的问题，接口的金属镶边采用铜质材质，耐腐蚀性能优异，在潮湿的生产环境中也不会出现锈蚀导致的释放环卡滞问题。实际选型使用时，需要注意匹配对应规格的气动软管，软管的外径公差要控制在±0.1mm以内，软管端部要裁剪平整，避免倾斜的端面划伤内部密封圈导致泄漏，安装前要清理软管端部的毛刺、杂物，避免杂物进入喷嘴内部堵塞流道，在持续振动的工位使用时，可以在接口外部加装一个简易的管卡，进一步降低软管受振动脱出的风险。
