ProE设计通用机械零部件三维结构

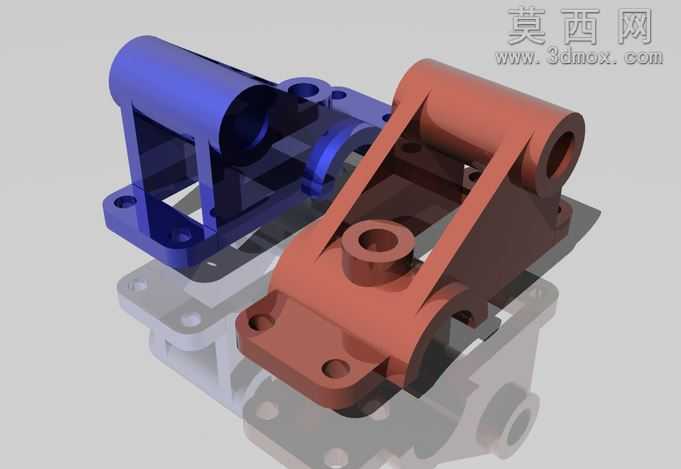

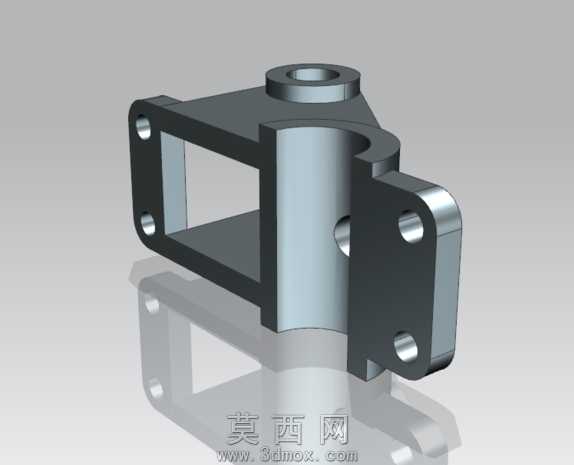

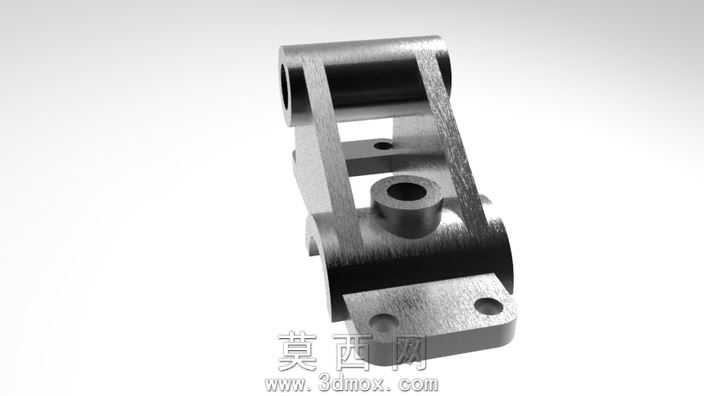

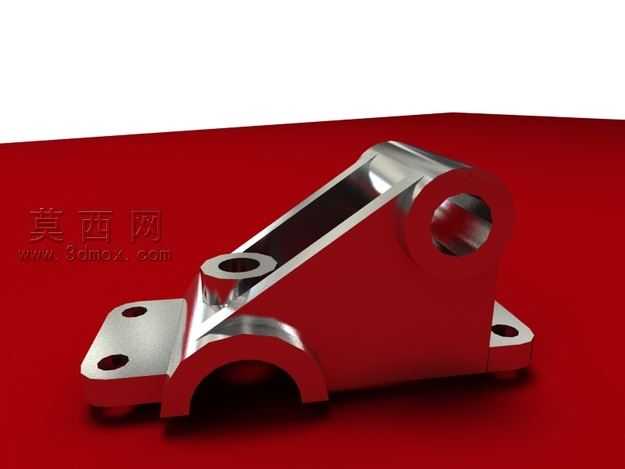

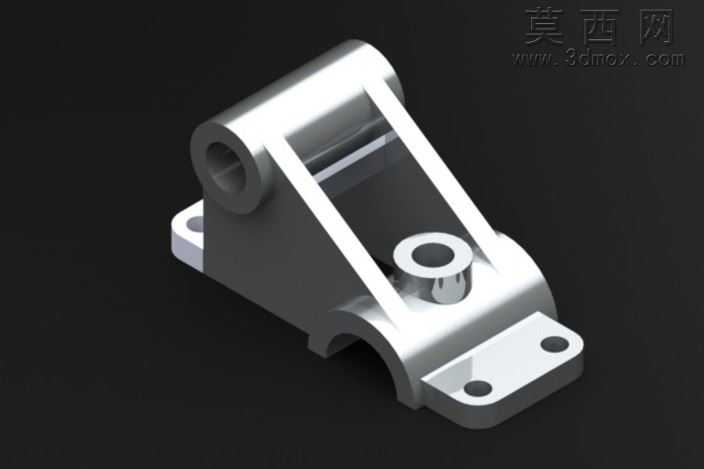

本作品采用Pro/Engineer Wildfire5.0平台完成全参数化三维建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，从基础草图绘制开始，对每一个结构特征都添加了完整的几何约束与尺寸关联，确保模型后续修改时可以通过参数驱动快速调整尺寸，适配不同的设计需求。建模阶段优先采用实体拉伸、旋转、扫描、混合等基础特征搭建零件的主体轮廓，针对零件上的安装孔、定位槽、倒角、圆角等细节结构，使用孔特征、筋特征、倒圆角等工程特征完成精细化构建，所有特征的创建顺序都遵循机械加工的工艺逻辑，保证模型结构与实际加工流程相匹配，避免出现不符合生产实际的悬空特征、干涉结构。在装配模块中，采用自底向上的装配思路，先完成单个零件的建模校验，检查单个零件的壁厚均匀性、拔模角度是否符合成型要求，再通过匹配、对齐、插入、相切等装配约束完成整体结构的组合，装配完成后进行全局干涉检查，逐一排查零件之间的重叠、间隙不合理问题，调整配合面的公差预留量，确保装配结构符合机械配合的精度要求。材质赋予阶段，根据不同零件的实际应用场景匹配对应的材质属性，金属结构件赋予钢材的哑光金属质感，设置合理的粗糙度与反射参数，密封类零件赋予橡胶材质的漫反射属性，传动类零件根据功能区分赋予调质钢、轴承钢等不同的材质表现，让渲染后的模型可以清晰区分不同构件的功能属性。渲染环节采用软件内置的渲染引擎，设置柔和的工业场景光源，添加合适的环境反射效果，多角度展示模型的整体外观、装配关系与局部细节结构，同时输出了STEP、IGES、STL等通用三维格式，方便不同版本的三维软件打开编辑，也可直接导入切片软件用于3D打印验证，或是导入仿真软件完成结构力学、运动学的相关分析。整个设计过程兼顾了模型的可编辑性、工艺合理性与多平台兼容性，既可以作为机械设计学习的参考案例，也可以作为相关产品设计的基础原型进行二次开发，帮助设计人员快速理解通用机械零部件的结构逻辑与建模思路，缩短同类产品的开发周期。
