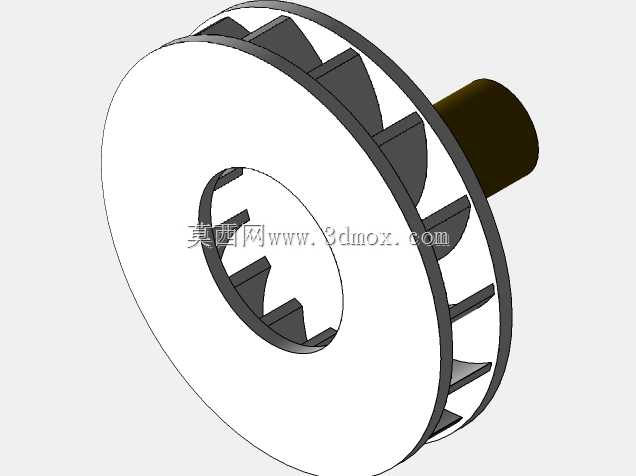

气动离合式塑料减速传动组件结构

　　在轻工自动化输送、小型包装设备、桌面级加工机具的传动链路里，这类带气动离合功能的塑料减速组件，往往承担着动力通断与扭矩匹配的核心作用，区别于传统金属摩擦片离合器，这类采用工程塑料基体的离合结构，更适配低负载、高响应频率、低噪音要求的连续作业场景，比如食品包装线的分度送料工位、小型线束加工设备的进给传动端，都能看到这类结构的实际应用。从实际功能逻辑来看，这套组件不需要额外的机械拨叉结构，依靠气路压力的变化就能实现动力输入端与输出端的接合与脱开，当气路充压时，内部的弹性啮合结构会紧密咬合，将输入端的扭矩平稳传递到减速端的内齿圈结构，带动输出轴完成定比传动；当气路泄压时，啮合结构在自身弹性复位作用下快速脱开，输入端的动力不会传递到输出侧，

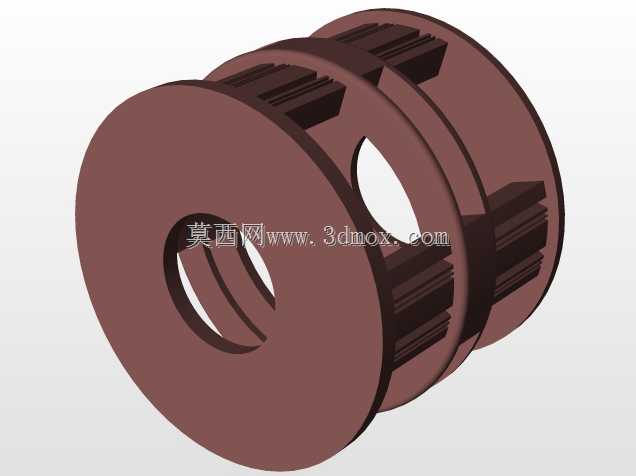

　　能实现传动链路的瞬时断开，避免后端负载在停机阶段被惯性拖动，也能在过载时通过气压阈值的设定实现打滑保护，防止传动齿件因为硬冲击出现崩齿问题。设计阶段首先要考虑的是安装边界的适配性，整个组件采用同轴筒式结构，两端的法兰安装面预留了均匀分布的固定孔位，能直接对接标准规格的传动轴承座，不需要额外设计转接法兰，中间的内齿圈部分和两端的支撑端盖采用同轴度公差控制在0.02mm以内的配合设计，避免高速转动时出现径向跳动。内部的啮合块采用改性增韧尼龙材质，和金属材质的离合摩擦块相比，自润滑性能更好，不需要定期加注润滑脂，在无尘车间、食品加工这类对油污管控严格的场景里优势明显，同时塑料材质的阻尼特性更好，接合过程的冲击噪音能控制在55分贝以内，远低于金属离合器的作业噪音。结构设计上，组件的中间腔体预留了气路通道的安装位置，进气孔直接开设在端盖的中心位置，和设备的旋转气接头直接对接，不需要额外布设外置气路，避免转动过程中气路管路出现缠绕问题；内部的复位弹性件采用内嵌式安装，完全封闭在组件腔体内部，不会和外部的粉尘、切削液接触，能大幅延长弹性件的疲劳寿命，在连续120次/分钟的离合频次下，组件的使用寿命能达到普通外露式离合结构的3倍以上。从安装尺寸来看，整个组件的轴向总长度控制在适配60mm安装空间的范围内，最大外径不超过110mm，中心输出轴孔的直径适配常用的16mm、20mm标准输出轴，键槽尺寸符合GB/T 1095的平键配合要求，

　　能直接和市面上常规的小型减速电机输出端对接，不需要对现有设备的安装位做二次改造。在传动特性上，这套结构的减速比匹配6s级别的传动响应速度，离合接合的响应时间不超过30毫秒，能满足高速分度工位的精准传动要求，当传递扭矩超过额定值的1.2倍时，啮合块会自动打滑，不会因为过载打坏后端的传动齿轮或者驱动电机，在小型自动化设备的过载保护设计里，能省掉额外的扭矩限制器部件，简化整个传动链路的结构复杂度。实际选型过程中，需要注意组件的工作气压范围要和设备现有气路压力匹配，常规工作气压在0.4-0.6MPa区间就能传递额定扭矩，气压过高会导致接合冲击过大，加快啮合齿的磨损，气压过低则会出现接合打滑、扭矩传递不足的问题；

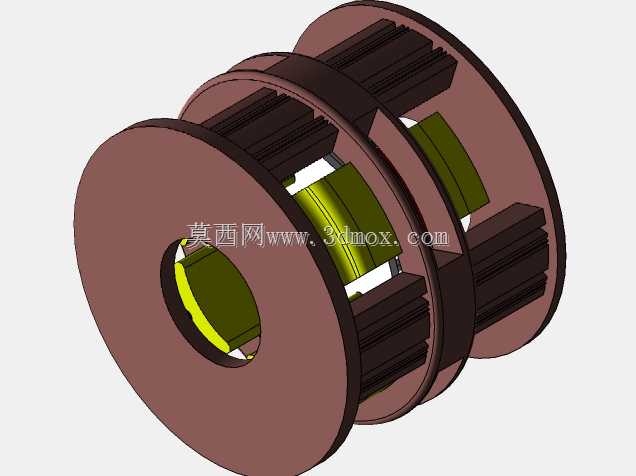

　　安装时要保证两端支撑轴承的同轴度，避免出现偏载导致局部齿面受力过大，出现异常磨损。另外，塑料基体的工作环境温度要控制在-10℃到60℃之间，不适合在高温烘烤设备或者有强腐蚀溶剂的场景里使用，在常规的常温自动化生产线上，这类结构的维护成本极低，只需要定期检查气路的密封性，不需要做额外的拆解保养。从三维建模的角度来看，这套结构的建模重点在于内部啮合齿的渐开线齿形匹配，要保证接合状态下齿面的接触面积不低于85%，避免局部应力集中导致齿面过早磨损，同时内部气路的流道要做圆角过渡，减少气压损失，保证离合动作的响应一致性；端盖和筒体的配合面要设计密封槽，加装O型密封圈，避免腔体内部漏气导致气压不足，影响离合动作的可靠性。
