蛋形卡通猫浮雕曲面创意造型设计

　　做这个造型的初衷，是之前给文创周边生产线做配套结构验证时，需要一款适配小型桌面摆件注塑开模的基准曲面，当时客户提的需求是整体要有握持的圆润感，表面的图案不能有尖锐棱角，避免脱模时出现粘模或者应力集中的问题。首先确定整体的卵形体轮廓，纵向的曲率从顶端到底端做连续的G2过渡，没有硬棱，握持时手掌贴合的弧度刚好匹配成年人手掌的自然弯曲度，横向截面是渐变的椭圆，最宽处的截面直径控制在65mm，整体高度控制在85mm，这个尺寸刚好能放在掌心，也适配常规的小型注塑机模架开模尺寸，不需要额外定制非标模架，能压缩前期开模的成本。表面的卡通猫图案是做的浅浮雕处理，浮雕深度控制在0.8mm，这个深度既能保证图案的辨识度，

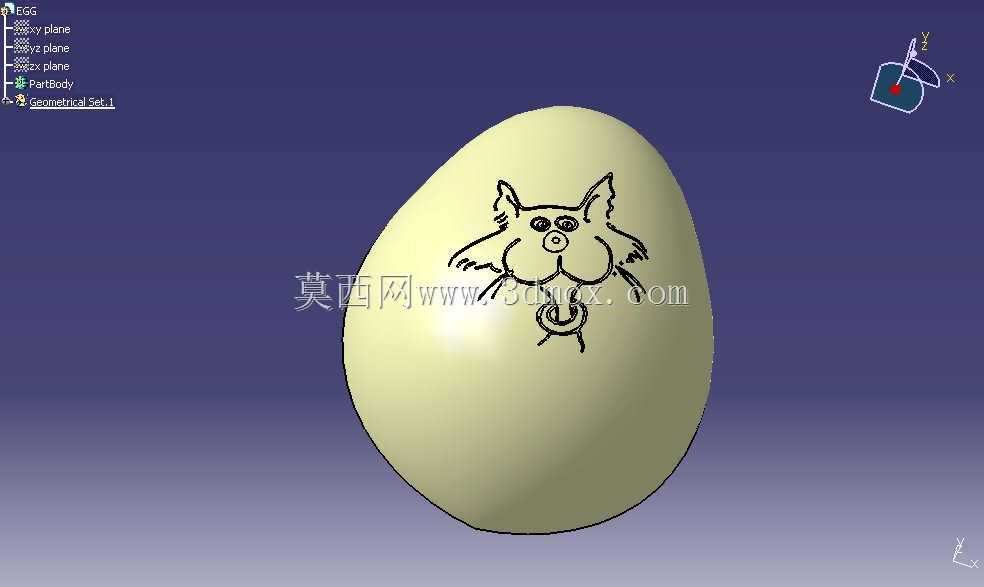

　　又不会因为浮雕过深导致注塑时出现缺胶，也不会因为太浅在后续的表面喷涂、移印工序里出现图案溢边的问题。建模的时候先做整体的卵型实体，把曲面的曲率梳全部打开检查，确保整个外表面没有曲率突变的区域，尤其是靠近上下端点的位置，曲率收敛要均匀，避免后续做NC加工时出现刀具轨迹跳刀的问题。图案的轮廓线是先在草绘里描出卡通猫的线条，然后用投影命令把线条贴合到卵型曲面上，再做偏移曲面生成浮雕的凸起结构，所有凸起的边缘都做了R0.3mm的圆角过渡，没有直角边，不管是后续做抛光还是电镀，都不会出现积漆或者镀层不均的情况。从应用场景来说，这个造型除了做桌面装饰摆件，还可以适配解压玩具的外壳结构，内部预留的空腔可以填充慢回弹材料，

　　曲面的壁厚均匀控制在2mm，完全符合注塑件的壁厚设计规范，不会出现缩痕或者翘曲变形。另外这个曲面也可以直接导入到雕刻机里做木质、石材的小型工艺品加工，因为整个外表面是连续的可加工曲面，不需要额外补面，三轴加工就能完成全部的外轮廓加工，浮雕部分用球头刀走平行铣削就能达到足够的表面粗糙度，不需要五轴设备就能加工，能适配很多小型加工坊的设备条件。做结构校验的时候，特意把模型的重心位置调整到整体高度的下三分之一处，放在平面上的时候不会出现倾倒的问题，底部做了一个直径15mm的平面安装位，这个平面可以粘贴防滑胶垫，也可以适配小型的旋转展示台底座，安装边界没有突出的结构，不管是单独摆放还是搭配底座都不需要额外做结构修改。

　　之前做同类曲面造型的时候，经常遇到投影图案后曲面出现碎面的问题，这次建模的时候特意把图案的线条做了简化，去掉了多余的细碎拐点，所有线条都是连续的样条曲线，投影之后生成的浮雕曲面和主体卵型面是完全合并的整面，没有破面，不管是转STEP格式还是IGS格式，导入到不同的三维软件里都不会出现面丢失的情况，能直接用于后续的模具分模或者加工编程。另外考虑到后续可能做表面的多色处理，浮雕的轮廓线和主体曲面的交界位置做了0.1mm的浅凹槽，这个凹槽可以作为移印或者丝印的定位边界，印刷的时候不会出现图案错位，也能给喷涂的遮挡板提供定位基准，减少后续表面处理工序的定位难度。整体造型没有倒扣结构，分模线选在卵型最大截面的位置，开模的时候直接上下模开模就能顺利脱模，不需要做滑块或者斜顶结构，进一步降低了模具的复杂程度，对于小批量生产来说，模具的加工周期能缩短三分之一左右。
