RV-20FM-Q1中空旋转传动单元结构设计

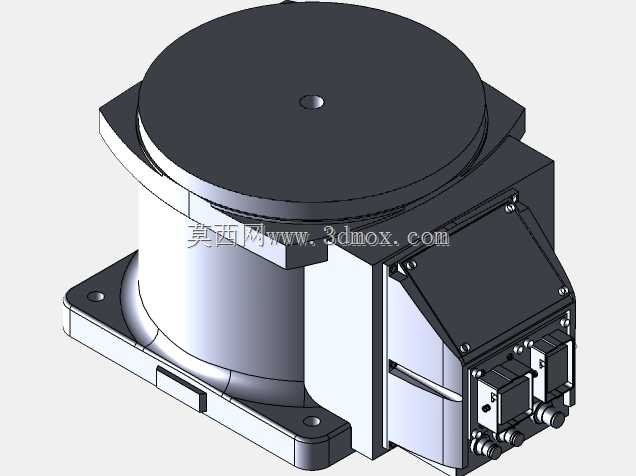

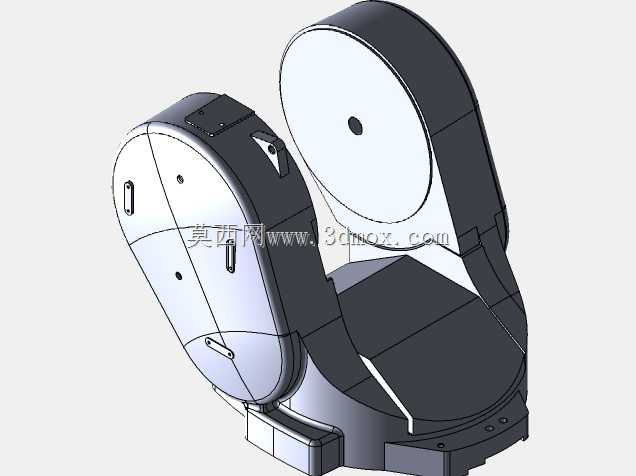

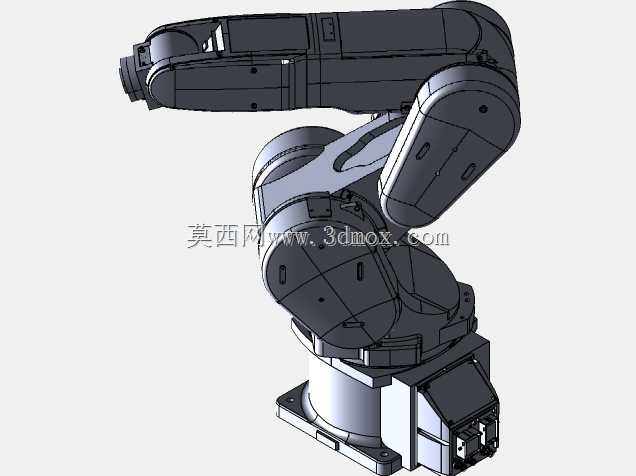

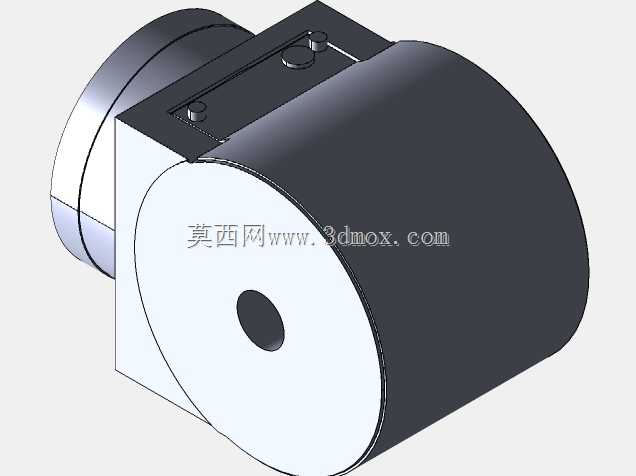

　　在精密自动化装配、多工位转台分度、半导体晶圆搬运、视觉检测工位旋转进给这类对回转定位精度、重复定位误差有严苛要求的场景里，传统的凸轮分割器已经很难兼顾任意角度分度、小体积安装、大扭矩输出的多重需求，这类集成式RV旋转传动单元的应用占比正在逐年提升。从结构布局来看，这款传动单元采用了上部圆形回转工作台、下部方形安装基座的一体化设计，上部回转盘面预留中心定位孔，可直接适配工装夹具、末端执行器的定位安装，盘面的平面度、端面跳动公差控制在微米级，避免负载安装后出现偏载磨损。下部方形基座的四个角位设置了沉头安装孔，安装孔的位置度公差经过严格校核，可直接通过内六角螺栓固定在设备安装基板上，不需要额外加工转接板，大幅减少现场安装的配做工作量。

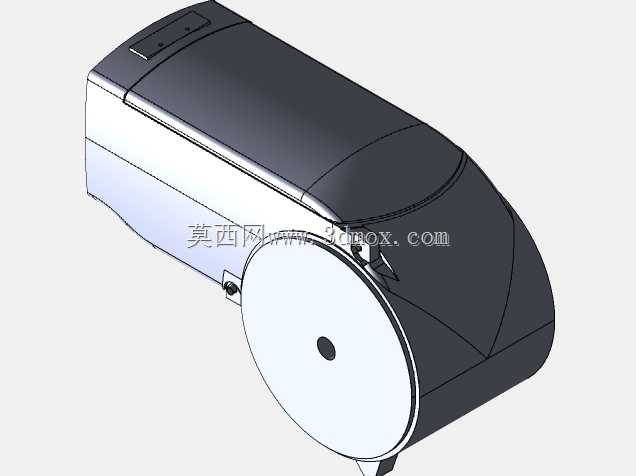

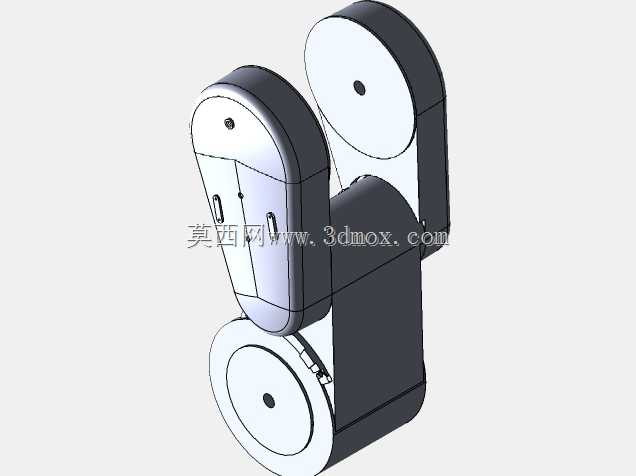

　　基座侧面集成了双伺服电机安装接口，接口处设置了密封槽与定位止口，可直接适配市面主流规格的伺服电机，电机输出轴与单元内部的RV减速机构通过高精度联轴器直连，取消了额外的同步带、齿轮传动环节，从根源上消除了传动背隙，也减少了后期维护时皮带张紧、齿轮间隙调整的工作量。从功能特性上看，这款传动单元的核心承载结构采用RV减速机构，相比传统的谐波减速结构，它的抗冲击负载能力提升40%以上，刚性更强，在承受偏载、瞬时冲击载荷的工况下，不会出现柔轮形变导致的定位精度漂移问题，非常适合冲压上下料、机床工件转位这类存在瞬时冲击负载的应用场景。回转部分的支撑采用交叉滚子轴承结构，可同时承受轴向载荷、径向载荷与倾覆力矩，不需要额外配置辅助支撑轴承，

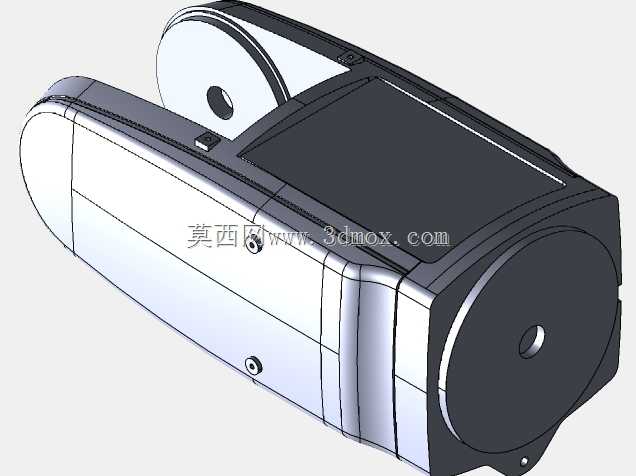

　　大幅压缩了整机的轴向安装尺寸，对于安装空间受限的桌面型自动化设备、紧凑型检测设备来说，这种集成化设计可以有效释放设备内部的布局空间。在设计思路上，这款单元将减速机构、回转支撑、动力输入接口、密封结构全部集成在同一个基座壳体内，壳体采用铸铝材质一次成型后做时效处理，再通过CNC精加工所有配合面，既保证了壳体的结构刚性，又控制了整机重量，相比分体式搭建的回转平台，整机重量降低30%左右。壳体的所有接缝处都设置了密封圈，动力接口处采用骨架油封做动密封，整体防护等级可达到工业现场常用的IP54级别，可适应普通机加工车间、装配车间的粉尘、少量切削液飞溅的使用环境，不需要额外增加防护罩。从安装边界来看，上部回转盘的直径、基座的安装孔距、

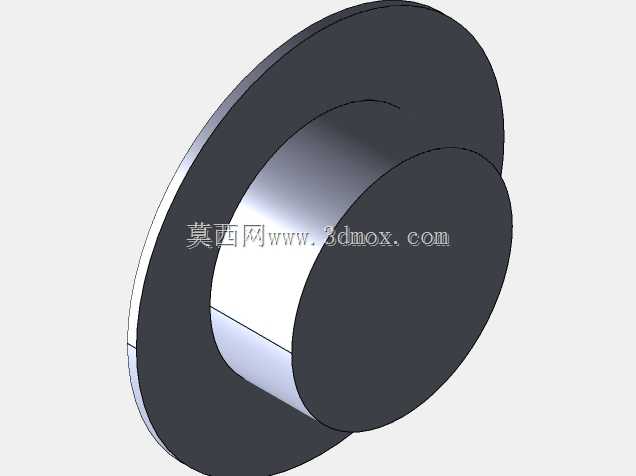

　　整机的总高度都做了标准化设计，可直接替换同规格的凸轮分割器、DD马达，在旧设备改造项目中，不需要修改原有设备的安装基板尺寸，只需要匹配对应的伺服电机驱动器参数即可完成替换，改造成本极低。回转盘的中心设置了通孔，可用于走线、穿气管，在给回转工装上的夹具、传感器供气供电时，管线可直接从中心通孔穿过，不需要在侧面拖链走线，避免回转过程中管线缠绕的问题，这也是这类中空旋转平台相比传统回转机构的核心优势之一。在实际选型应用中，需要重点核算三个参数：首先是工位的总负载重量与负载的重心偏移量，确认倾覆力矩在轴承的额定承载范围内，避免长期偏载导致轴承磨损加快；其次是回转的最高转速与加减速时间，匹配对应功率的伺服电机，避免加减速过程中出现过载报警；最后是重复定位精度要求，这款单元的传动背隙控制在1弧分以内，可满足绝大多数精密装配、检测工位的精度要求，不需要额外增加外部位置校正传感器。从结构细节上看，基座侧面设置了油位观察窗与注油孔，内部的减速机构采用润滑脂终身润滑设计，正常使用工况下不需要定期更换润滑油，减少了设备的日常维护工作量。动力输入接口处的定位止口公差采用H7级精度配合，可保证电机安装后的同轴度，避免电机轴出现径向受力，延长电机轴承的使用寿命。上部回转盘的安装螺纹孔采用均匀分布设计，螺纹孔的深度经过校核，可保证夹具安装后的连接强度，不会因为螺纹啮合长度不足导致负载脱落。
