安费诺19芯方形法兰面板安装连接器

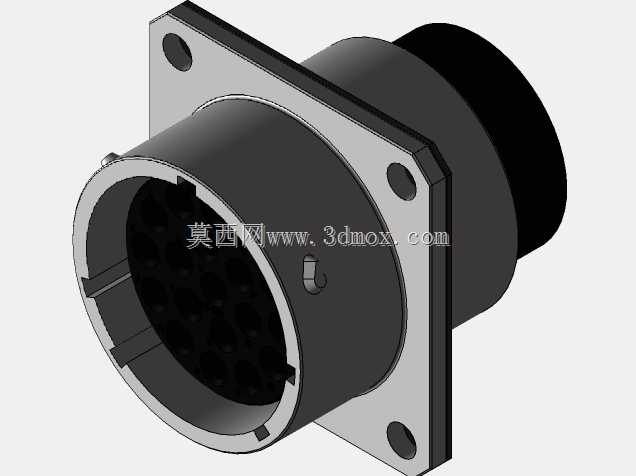

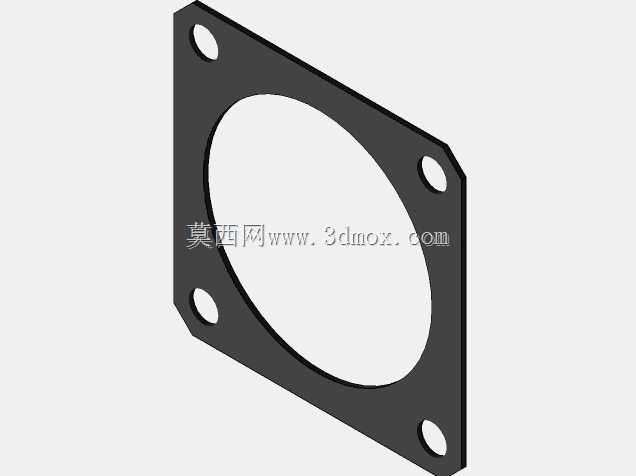

　　这款多芯圆形连接器采用方形法兰安装结构，主要面向需要稳定多回路信号或小功率电源传输的设备面板安装场景，常见于工业控制机柜、通讯基站设备、测试仪器、轨道交通车载设备的外露接口部位，作为设备内部线路与外部线缆对接的固定端基座使用。从结构设计来看，法兰盘上预留四个对称分布的安装通孔，孔位布局遵循同规格连接器的通用安装尺寸规范，安装时可直接通过螺栓从法兰正面穿入设备面板预留的对应螺孔完成固定，不需要在面板背部预留额外的螺母操作空间，适配厚度1.5mm到6mm的金属或非金属设备面板，安装后法兰盘与面板贴合面平整，可配合密封圈实现面板外侧的防尘防水防护，满足户外或工业恶劣环境下的使用要求。接口端采用标准圆形卡口对接结构，

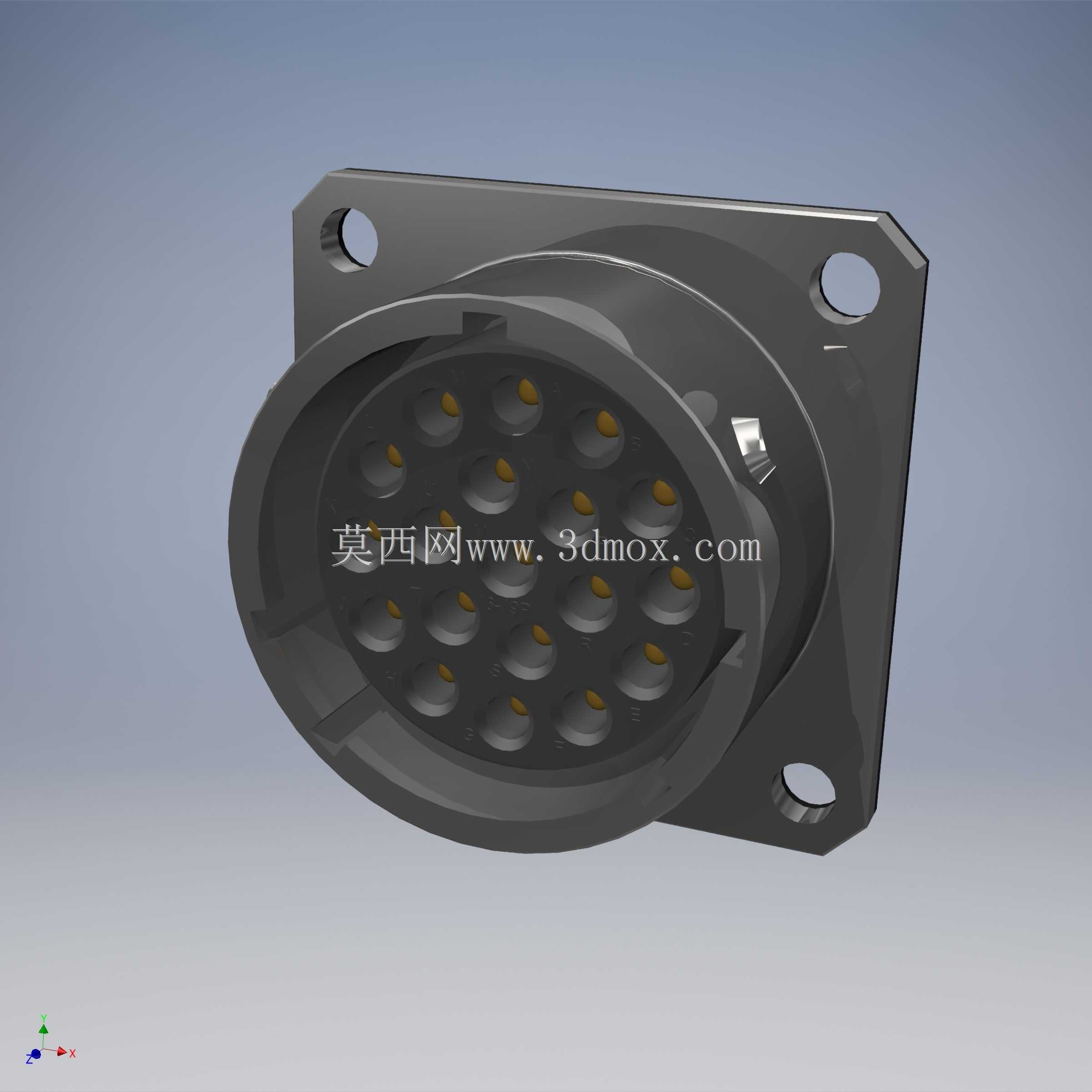

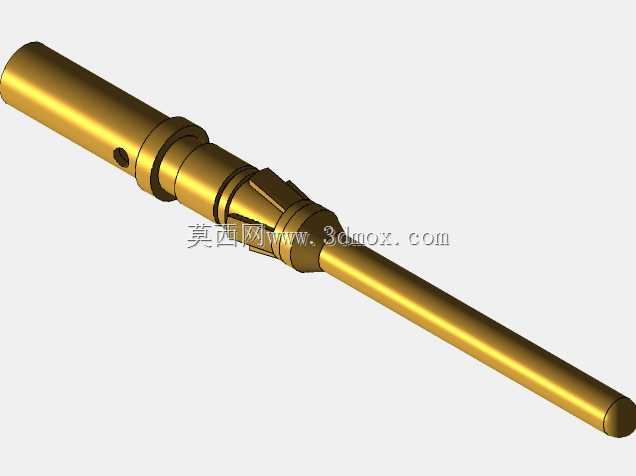

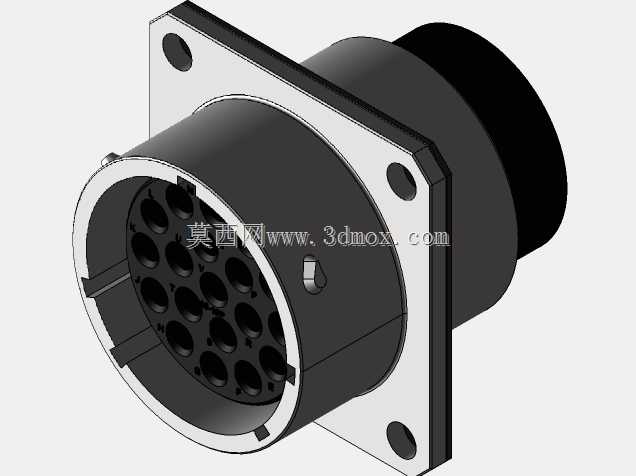

　　对接时公头插入后旋转特定角度即可完成锁止，不需要额外拧动螺纹，现场接线操作效率更高，锁止结构自带防松脱设计，在设备存在一定振动的工况下也不会出现对接松脱导致的接触不良问题。内部接触件采用19芯均匀排布布局，接触件为插针式镀金接触端子，单芯可承载的额定电流满足小功率信号与控制回路的传输要求，不同芯位之间设置绝缘隔离结构，避免相邻芯位之间出现信号串扰或绝缘击穿问题，接触件的插拔力经过调校，多次插拔后仍能保持稳定的接触压力，接触电阻波动控制在极小范围内，保障长期使用的信号传输稳定性。外壳采用高强度工程塑料或金属材质一体成型，法兰与壳体主体为一体化结构，不存在拼接缝隙，整体结构强度高，安装后可承受一定的侧向外力冲击，不会出现壳体开裂的问题。

　　建模过程中严格还原了实物的安装边界尺寸，法兰盘的外轮廓尺寸、安装孔的中心距、接口端的对接深度、插针端面的相对位置都与实物保持一致，结构设计师在进行设备面板开孔设计时，可以直接调用该模型进行装配干涉检查，提前验证安装空间是否充足，对接公头是否能顺利完成插拔操作，避免后期实物装配时出现孔位错位、空间不足无法操作的问题。在实际选型应用中，这类多芯连接器常用来替代传统的接线端子排，将多路线缆集成在一个圆形接口上，设备外部走线更加整洁，同时插拔式的对接方式也方便设备的后期维护与模块更换，不需要逐一拆线接线，大幅降低现场维护的工作量。模型中还原了壳体外侧的定位键结构，该结构与对接公头的定位槽配合，可实现防呆功能，

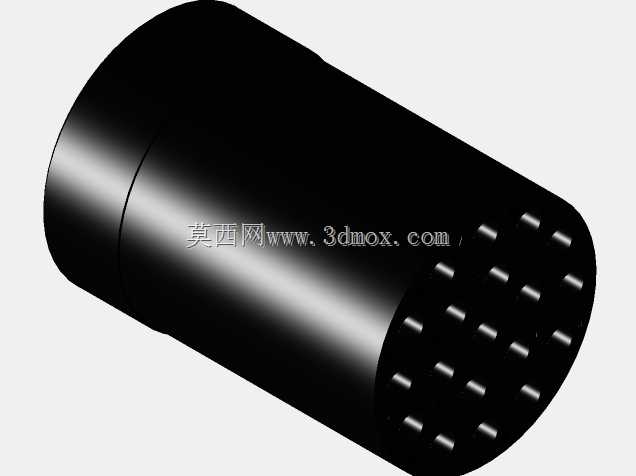

　　避免对接时插错方向导致的接触件弯折损坏，同时也能保证每次对接时芯位的对应关系准确，不会出现线序错位的问题。法兰盘的边角做了小圆弧过渡处理，没有尖锐的棱角，安装操作时不会划伤操作人员，同时也能减少应力集中，提升法兰部位的结构强度，在螺栓拧紧时不会出现边角开裂的情况。内部绝缘基座与外壳的配合采用卡扣加定位台阶的固定方式，建模时还原了配合部位的限位结构，可直观展示内部零件的装配关系，方便结构设计人员理解连接器的内部组成，在进行设备内部走线布局时，可准确预留连接器尾部的线缆弯曲空间，避免线缆过度弯折导致的线芯断裂问题。
