多芯法兰安装圆形电连接器结构设计

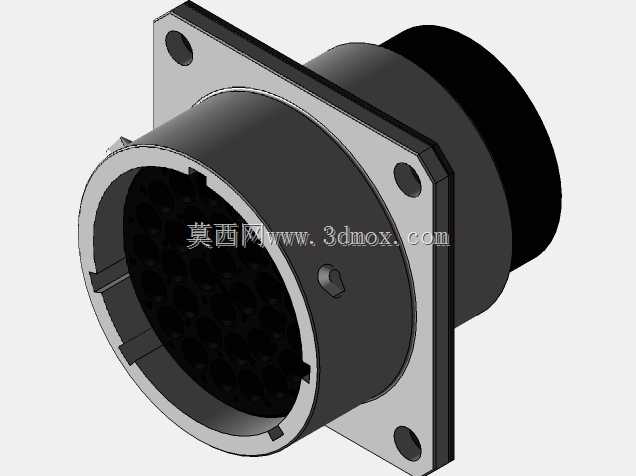

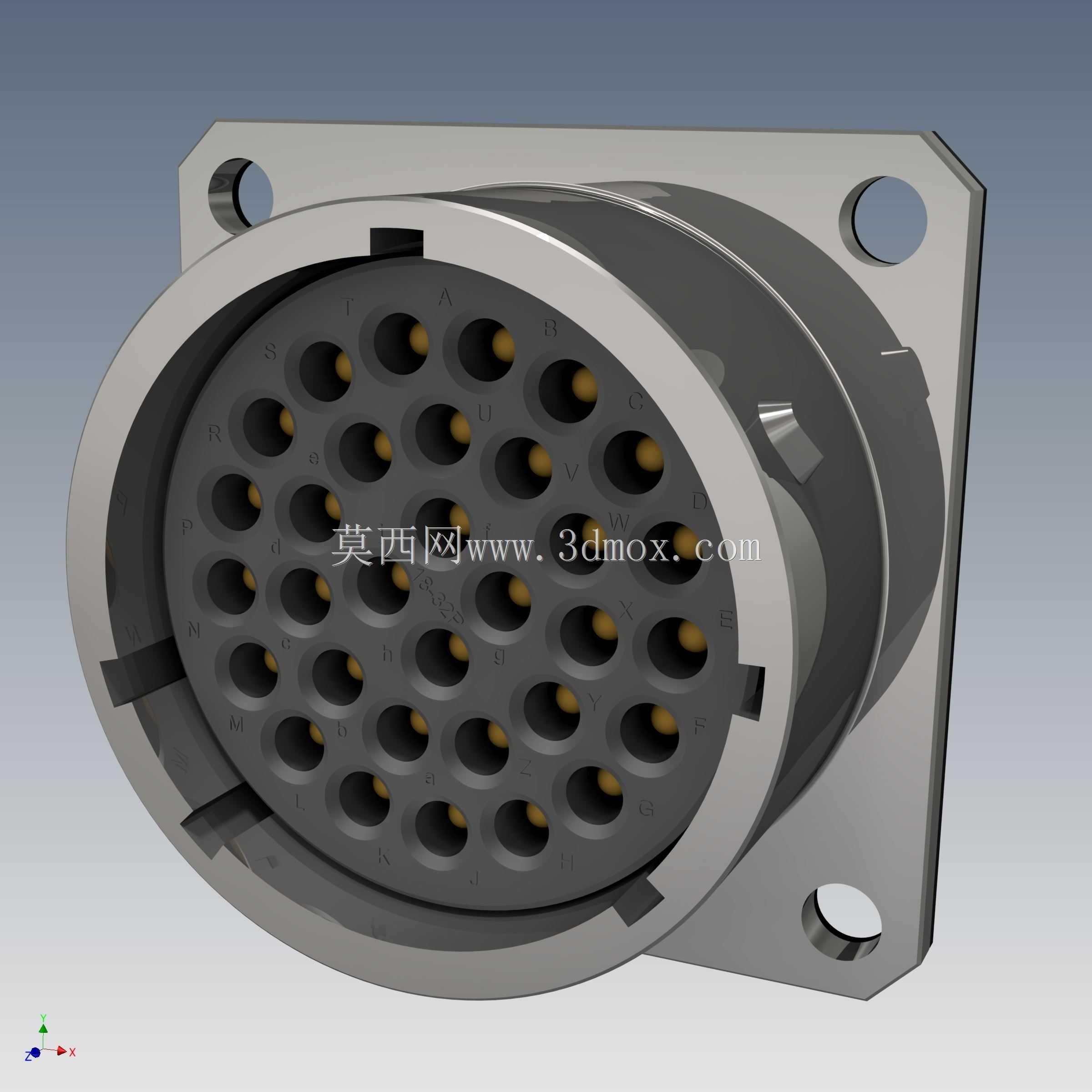

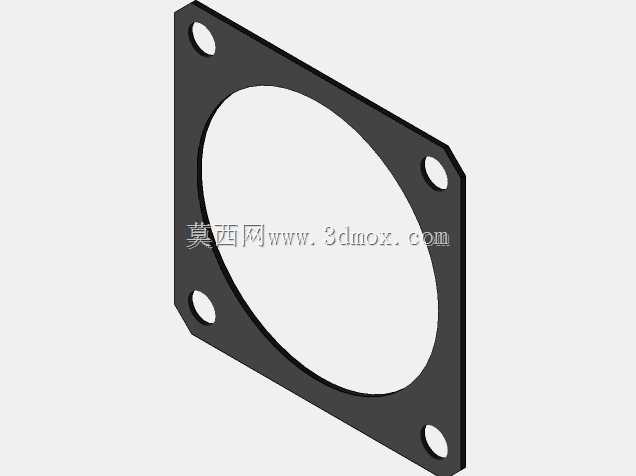

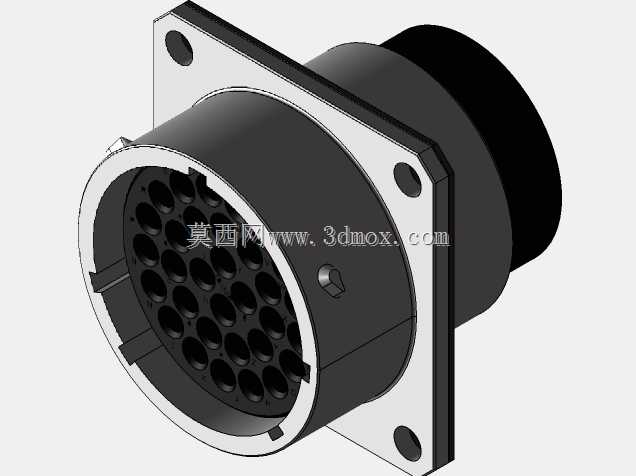

　　这款多芯圆形电连接器采用法兰盘式安装结构，是通讯传输、工业测控、轨道交通信号链路里常用的互连部件，主要承担多回路电信号、小功率控制电流的转接传输功能，在设备端作为固定插座使用，与配套插头对接后可实现多线路的快速连通与分断，避免单根导线逐一接线的繁琐工序，同时提升连接的一致性与抗振可靠性。从结构设计来看，主体采用金属壳体加工成型，方形安装法兰上设置四个对称分布的安装通孔，可通过螺栓直接固定在设备面板、机架预留的安装位上，安装时需注意法兰与安装面之间的密封垫适配，若应用在户外或有防尘防水要求的场景，需搭配对应规格的密封圈实现端面密封，防止水汽、粉尘进入接触腔影响导通性能。接触件端采用32芯孔式接触端子布局，

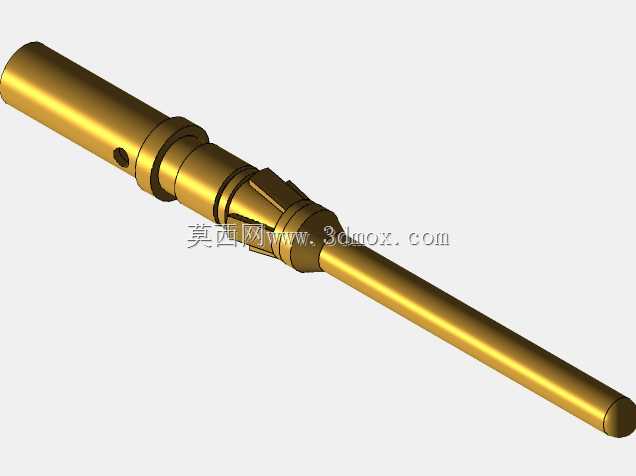

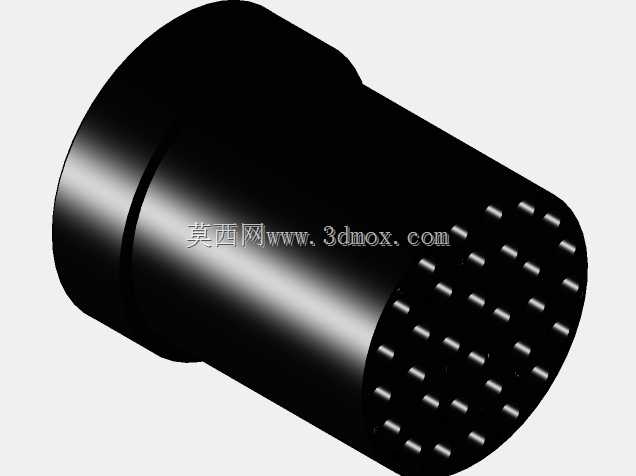

　　端子呈环形阵列均匀排布在绝缘安装板上，每个接触件尾部设置焊杯结构，可直接与设备内部导线进行压接或焊接，绝缘基座采用耐温工程塑料模压成型，将各接触件之间完全隔离开，避免相邻端子间出现爬电、短路问题，绝缘件与金属壳体之间设置定位卡槽，装配后不会出现周向转动，保证接触件的位置精度。壳体对接端设置三键位防呆结构，三个不等分布位的定位键槽可防止插头与插座对接时出现错插、反插问题，对接时插头沿键槽方向推入即可实现精准对位，配合壳体内部的锁紧结构，对接到位后可实现可靠锁止，在设备运行产生振动、冲击的工况下不会出现松脱断连。从安装边界尺寸来看，方形法兰的对角安装孔中心距适配常规工业连接器的标准开孔尺寸，插座本体的轴向伸出长度较短，

　　安装后不会在设备内部占用过多布线空间，接触件的载流能力按照小功率信号回路设计，适配0.5-1平方毫米的导线压接，可满足常规工业控制信号、通讯信号的传输需求，若用于大电流回路则需重新核算接触件的接触压力与载流温升。在实际选型应用中，这类连接器常被用在通讯基站内部的信号转接、工业控制柜的外部信号接口、轨道交通车载设备的互连部位，相比普通矩形连接器，圆形结构的壳体受力更均匀，抗挤压、抗冲击性能更优，在有一定机械应力的使用场景下可靠性更高。建模过程中需重点关注接触件的同轴度、键槽的位置公差、法兰安装孔的位置度，这些尺寸直接影响后续的对接顺畅度与安装适配性，若公差设置不合理，会出现插头插合卡顿、安装孔位对不上螺栓的问题；

　　同时要注意绝缘基座与金属壳体的配合间隙，间隙过大会导致绝缘件晃动，间隙过小则会出现装配困难，生产中需根据所选塑料的成型收缩率调整模腔尺寸，保证装配后的配合松紧度合适。另外，壳体表面采用镀镍处理，既可以提升金属壳体的防腐蚀能力，也能形成连续的导电层，实现连接器壳体的电磁屏蔽功能，对接后插头与插座的金属壳体完全导通，可将外部电磁干扰通过壳体导到设备接地端，避免内部传输的弱信号受到电磁干扰，这一设计在高频通讯信号传输场景下尤为重要，可有效降低信号传输的误码率。
