方形法兰安装六芯圆形电连接器结构

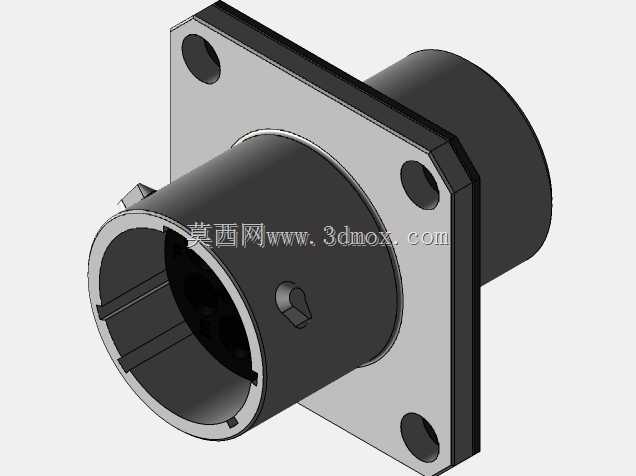

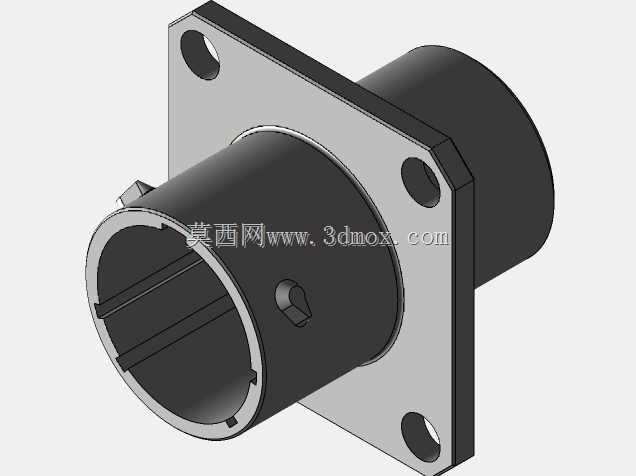

　　这款六芯圆形电连接器采用方形法兰安装结构，在工业电气互联场景中主要承担多回路信号与小功率动力的传输对接任务，常见于工业控制机柜、户外检测设备、移动机电装备的面板走线部位，可实现线缆端与设备端的快速插拔对接，同时保证连接部位的结构固定强度与定位精度。从结构设计逻辑来看，法兰盘采用切角方形构型，四个角位预留通孔安装位，相比圆形法兰可在面板开孔时提供更明确的防呆定位，安装时无需额外调整周向角度，四个安装孔的孔位公差按照通用工业接插件的安装规范设定，可适配市面同规格面板开孔的替换需求，法兰盘厚度经过受力校核，在M3规格螺钉锁紧状态下不会出现翘曲变形，可保证安装面与设备面板的贴合度，减少缝隙带来的防护隐患。插合端采用标准圆形卡口式对接结构，

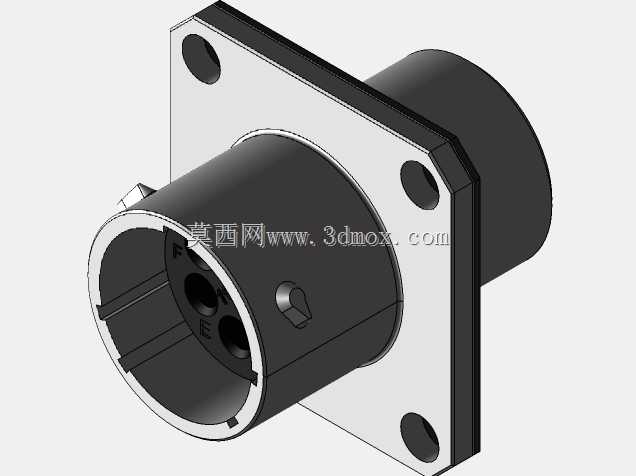

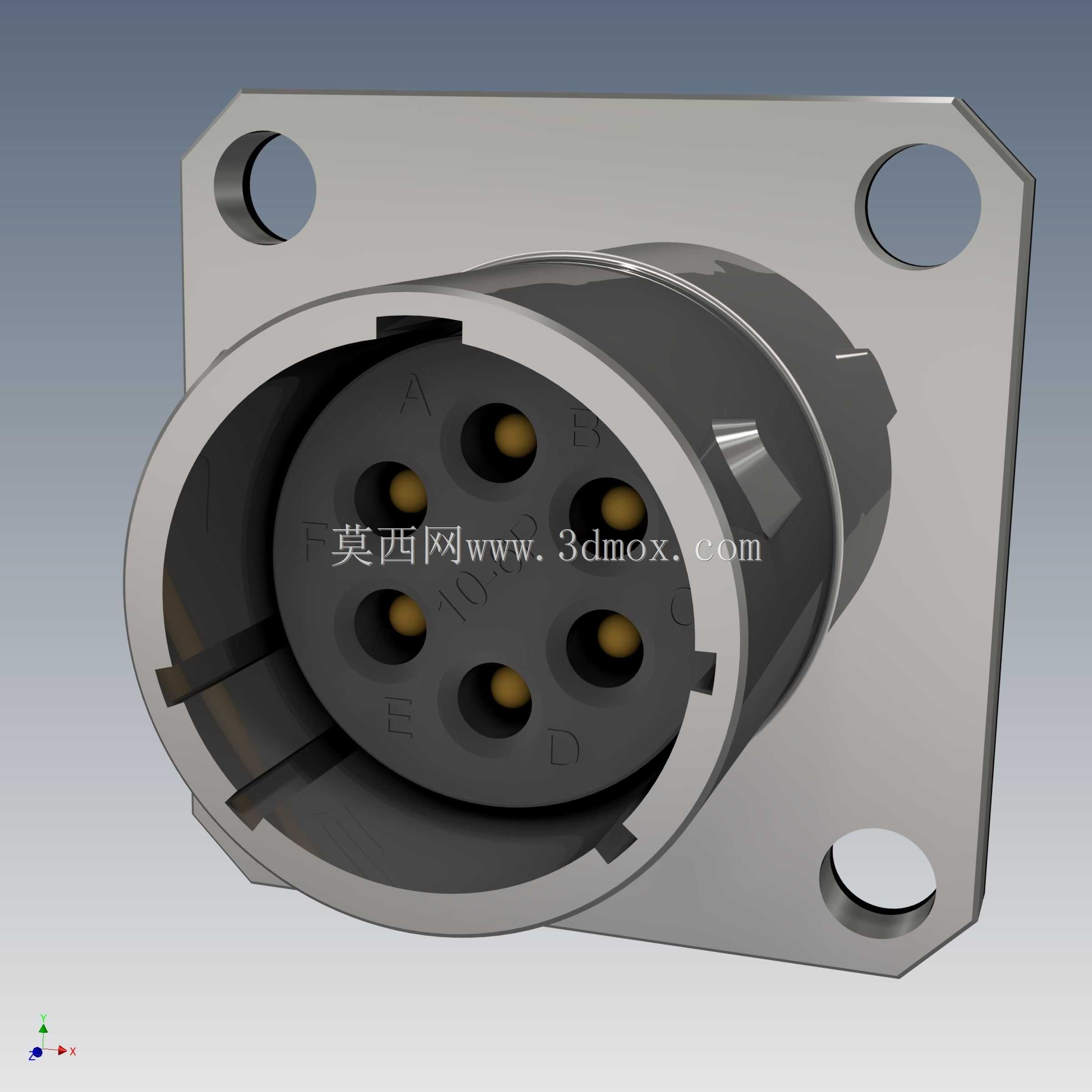

　　接口内部设置六根镀金接触插针，插针按照圆周方向均匀排布，插合面设置对应的防呆键位，可避免对接时出现错插、斜插问题，插针周围的绝缘基座采用耐温工程塑料材质，可保证相邻插针之间的绝缘电阻满足工业电气安全要求，同时具备一定的抗冲击性能，在设备运行产生振动的工况下不会出现插针移位、接触不良的问题。外壳主体采用金属车削加工成型，表面做钝化处理，具备基础的防腐蚀能力，可适应常规工业车间、户外设备舱的使用环境，外壳与法兰盘为一体化结构，减少了拼接缝隙带来的结构强度薄弱点，插合端的外圈设置对应的卡扣限位槽，与适配插头对接后可通过卡扣实现轴向锁紧，在常规振动工况下不会出现意外松脱。从安装边界尺寸来看，法兰盘的对角切角设计可缩小整体占用的面板空间，

　　在密集排布接插件的机柜面板上可有效提升空间利用率，插合端的伸出长度经过优化，不会因为伸出过长导致设备舱门关闭干涉，也不会因为伸出过短导致插拔操作空间不足。尾部的线缆接入端采用阶梯式收口结构，可适配不同线径的多芯屏蔽线缆，压接后可实现线缆与连接器本体的应力释放，避免线缆拖拽时直接拉扯内部插针焊点，提升连接部位的长期可靠性。在实际选型应用中，这类连接器可覆盖直流低压信号传输、小功率交流供电的互联需求，接触件的载流能力按照单芯5A的常规规格设计，可满足多数工业传感器、控制信号回路的传输要求，插合后的对接阻力经过调校，徒手即可完成插拔操作，同时可保证插合到位后具备足够的接触保持力，不会因为线缆自重出现退针问题。

　　建模过程中对各部件的配合公差做了对应还原，包括插针与绝缘基座的过盈配合量、法兰安装孔的位置度公差、卡口槽的导向角度都按照实际加工参数设定，可直接用于设备面板的布局干涉检查、接插件选型适配验证，也可作为同类接插件国产化替代设计的结构参考。
