安费诺RT0012法兰式圆形电连接器结构

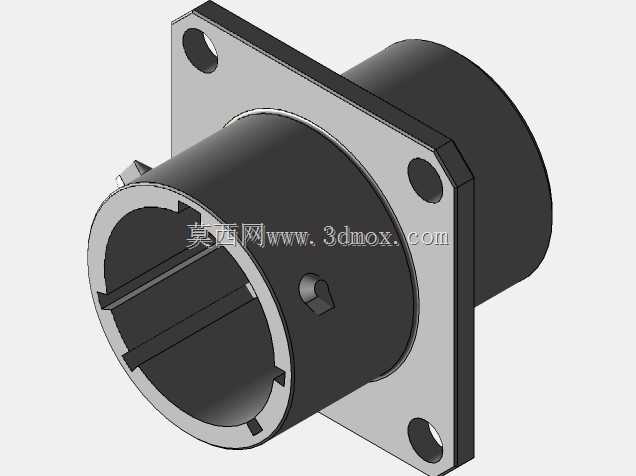

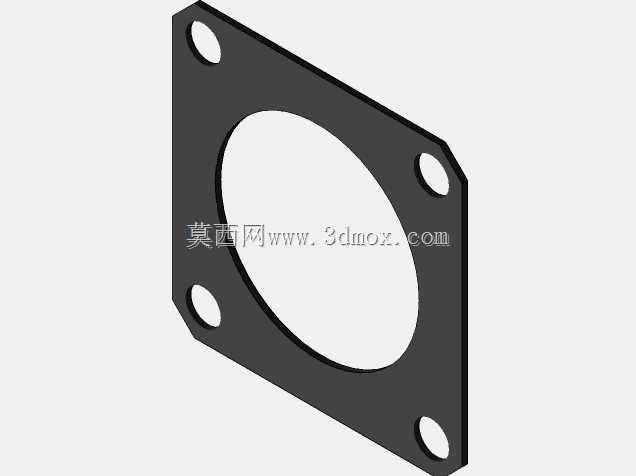

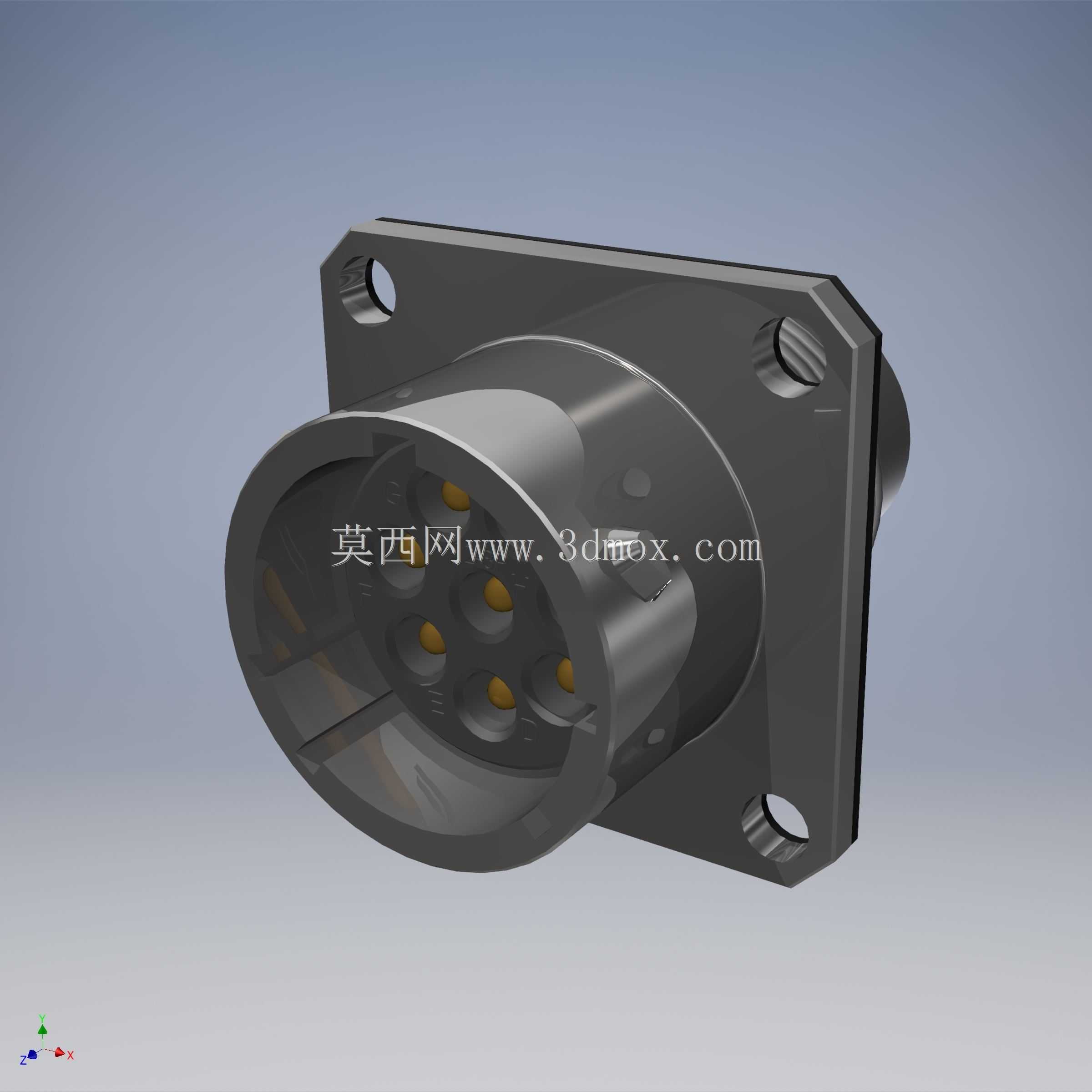

　　这款法兰安装式圆形电连接器，是工业电气互联场景中应用极广的信号与动力传输部件，常见于户外工业设备、轨道交通车载系统、工程作业机械、测试测量仪器的舱体壁面安装位，用来实现设备内部线路与外部线缆的可靠对接，避免线缆直接拉扯带来的接点松脱、密封失效问题。从结构设计来看，该连接器采用方形法兰盘作为安装基准，法兰盘四个角预留了沉头安装孔，安装时可从舱体外侧将连接器主体嵌入预留的安装开孔，再通过螺栓从外侧穿入孔位与舱体内侧的预埋螺母锁紧，沉孔结构可以让螺栓头完全没入法兰盘面，不会突出表面干涉外部线缆的弯折走向，也能避免安装后螺栓受外力磕碰发生松动。连接器的对接端采用标准圆形卡口式对接结构，对接时公头与母头对准定位槽后旋转小角度即可完成锁紧，

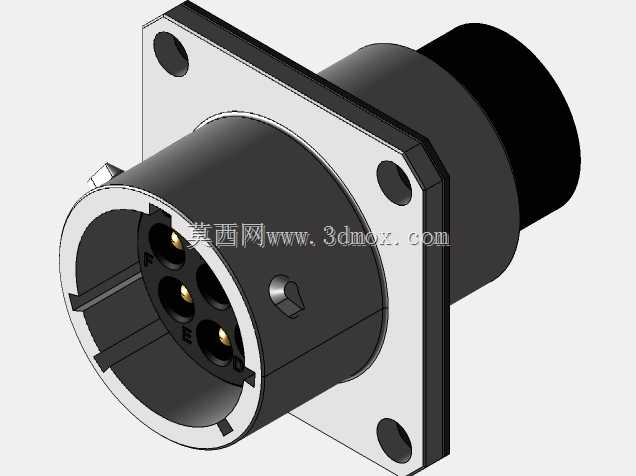

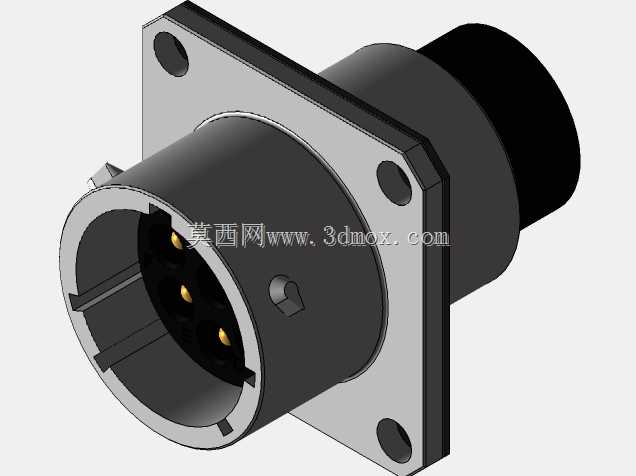

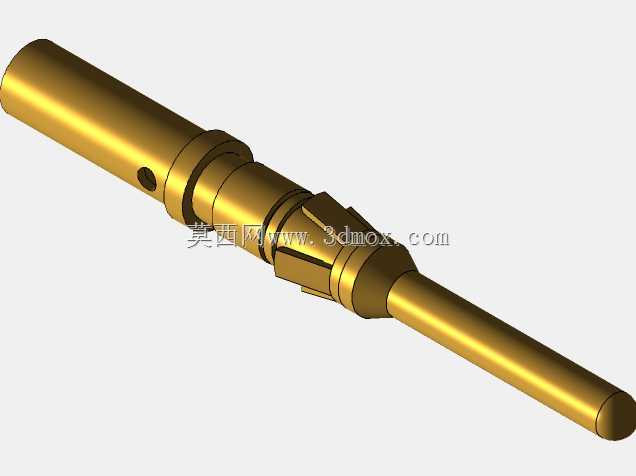

　　相比螺纹对接结构操作更快，且抗震性能更优，在存在持续振动的设备工况下不会出现对接松脱的问题。接触件部分采用6芯布局，接触端子采用铜合金基材表面镀金处理，既可以保证大电流传输时的接触电阻稳定，也能在长期户外使用时抵御潮气、盐雾带来的接触件氧化问题，每个接触件之间都设置了绝缘隔离筋，避免相邻芯位之间出现爬电、击穿问题，适配最高数百伏的交流或直流动力传输，也可兼容低压控制信号、传感信号的同步传输，无需在同一安装位布置多个不同规格的连接器，有效节省舱体壁面的安装空间。连接器主体外壳采用高强度工程塑料或锌合金材质，兼顾结构强度与轻量化需求，外壳表面做了哑光防滑处理，对接操作时手部不易打滑，法兰盘与主体衔接位置做了加厚过渡处理，

　　避免安装锁紧时应力集中导致法兰盘根部开裂。从安装边界来看，设计选型时需要注意，法兰盘的方形轮廓尺寸决定了舱壁开孔的最小避让空间，除了中心供连接器主体穿过的圆形开孔外，法兰盘覆盖的区域需要保证平面度公差在0.2mm以内，避免安装后法兰盘与舱壁之间存在缝隙，影响密封性能；连接器尾部的线缆出线方向垂直于法兰安装面，选型时需要预留足够的线缆弯折半径，避免线缆过度弯折导致内部线芯断裂，若需要穿舱密封，可在法兰盘与舱壁之间加装对应厚度的橡胶密封垫，即可满足IP67级别的防护要求，适用于露天、潮湿、多粉尘的作业环境。在实际三维建模过程中，需要重点还原法兰盘安装孔的位置度公差、对接端的卡口导向槽轮廓、接触件的伸出长度与相对位置，

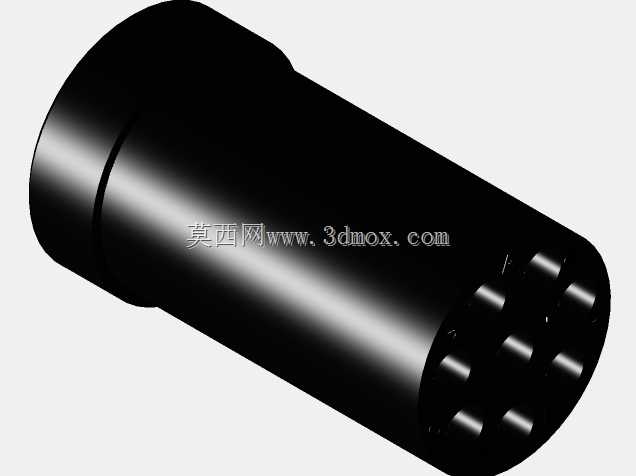

　　这些尺寸直接影响后续装配时的干涉检查结果，若安装孔位置度建模偏差超过0.1mm，实际装配时就会出现螺栓无法穿入的问题；对接端的卡口槽轮廓如果建模失真，会导致虚拟装配时公母头对接卡滞，无法模拟真实的锁紧动作。另外，连接器内部的绝缘基座与接触件的配合间隙也需要准确还原，不能将接触件与基座建为一体结构，否则后续做线束装配仿真时，无法模拟接触件受力后的微小位移，也无法准确计算连接器的整体重量与重心位置，给整机的配重计算带来误差。这类圆形法兰连接器相比直式线缆连接器，最大的优势是安装固定可靠，不会因为线缆拖拽导致连接器整体移位，所有的拉扯外力都会通过法兰盘传递到设备舱壁上，不会作用在内部焊接的线芯接点上，大幅降低了接线处断线、虚接的故障概率，在需要频繁插拔外部线缆的设备场景中，这种结构的使用寿命比普通线对线连接器高出数倍。
