桌面型三轴数控木工雕刻机结构设计

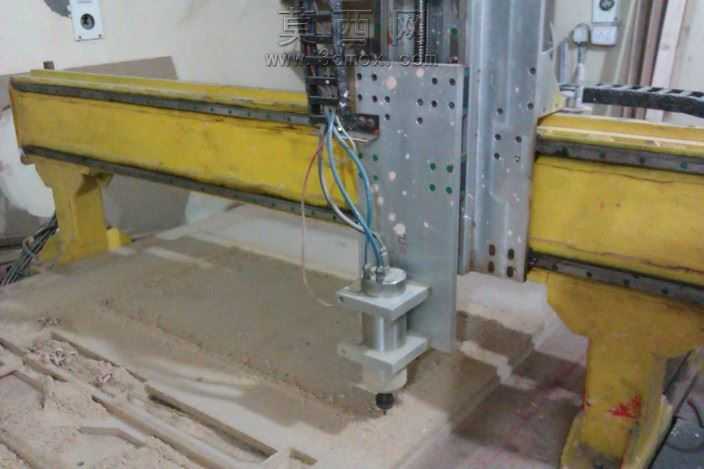

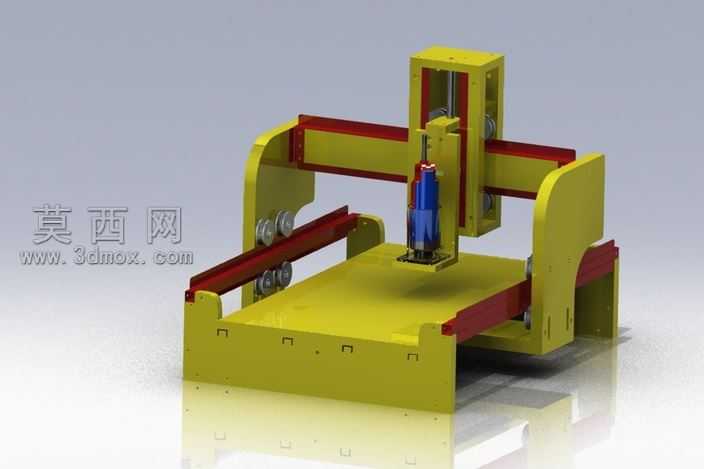

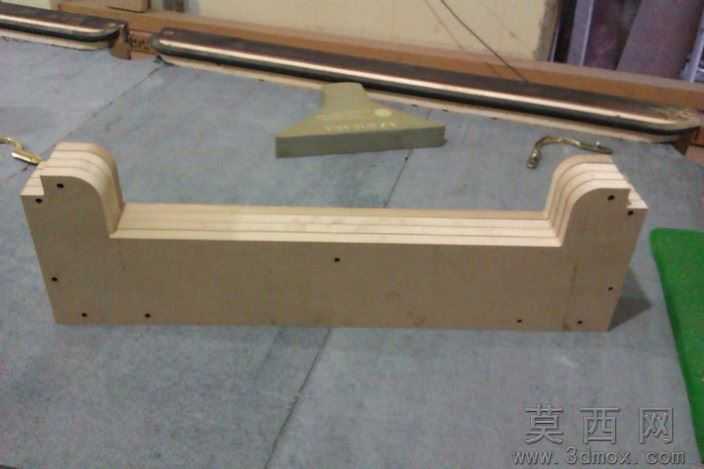

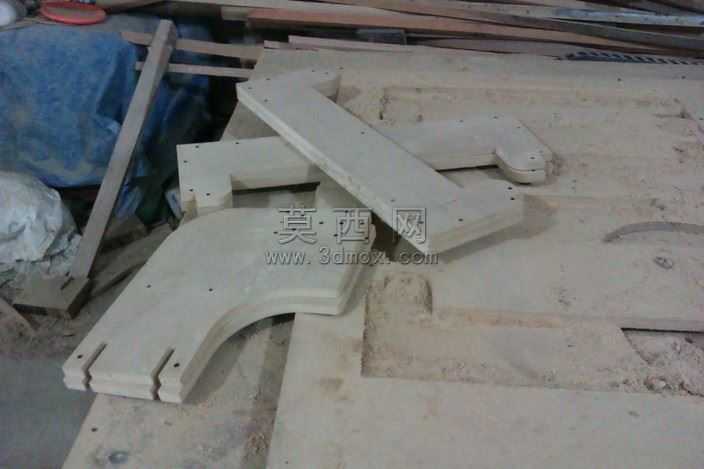

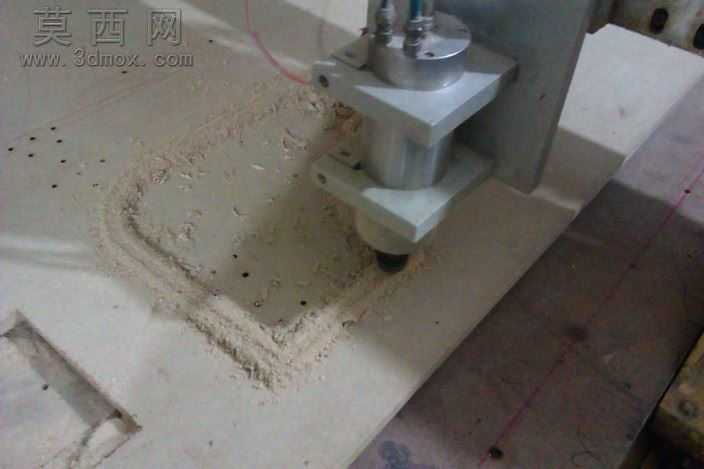

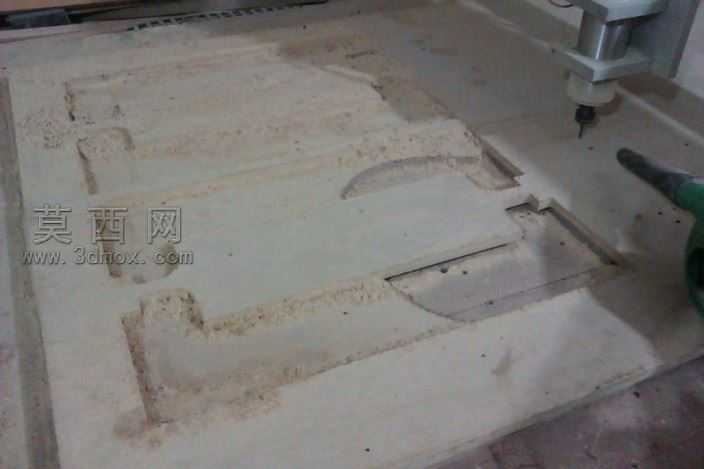

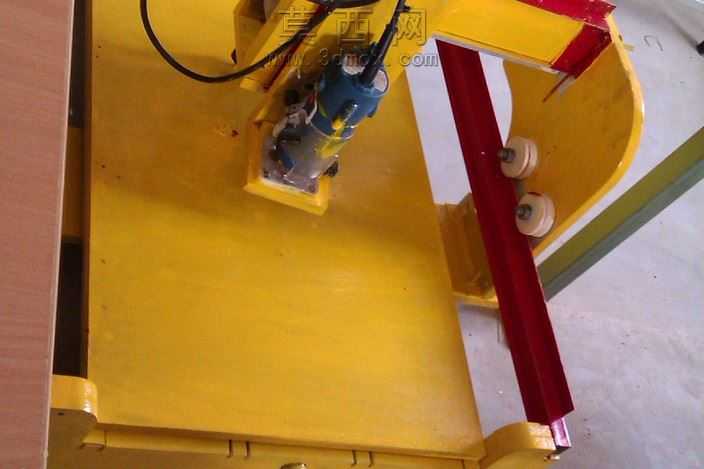

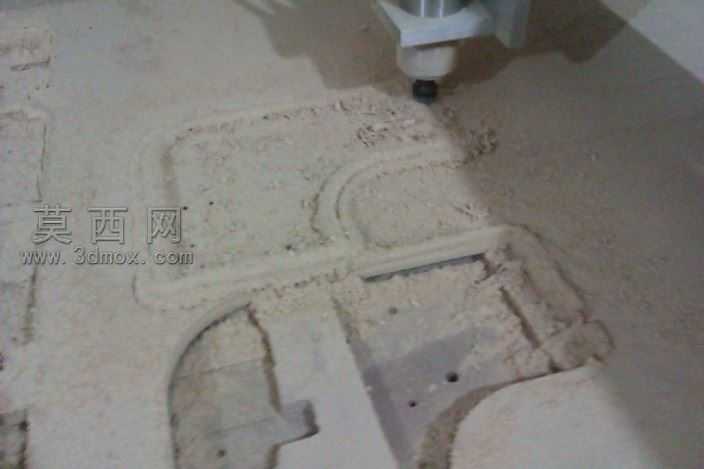

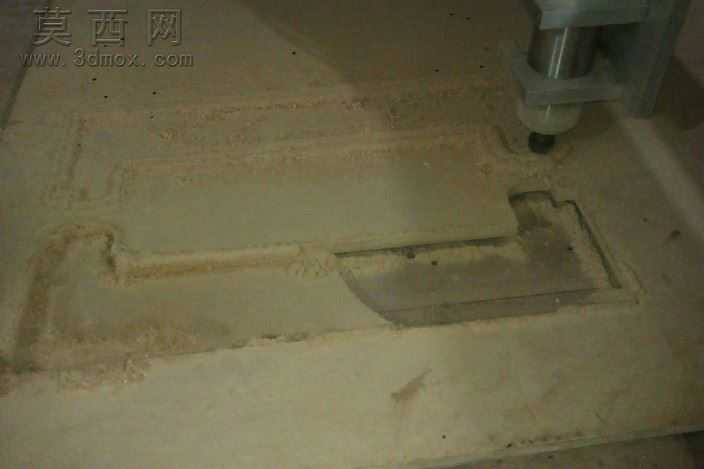

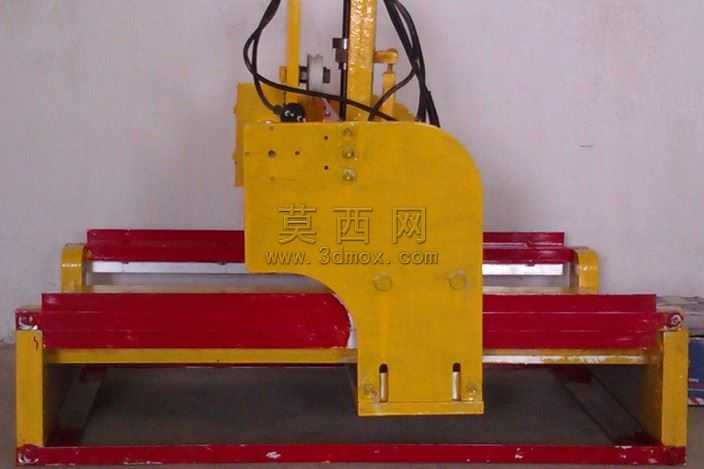

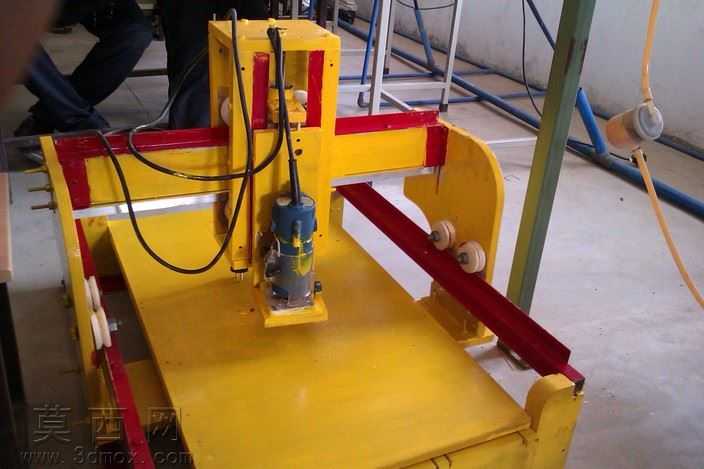

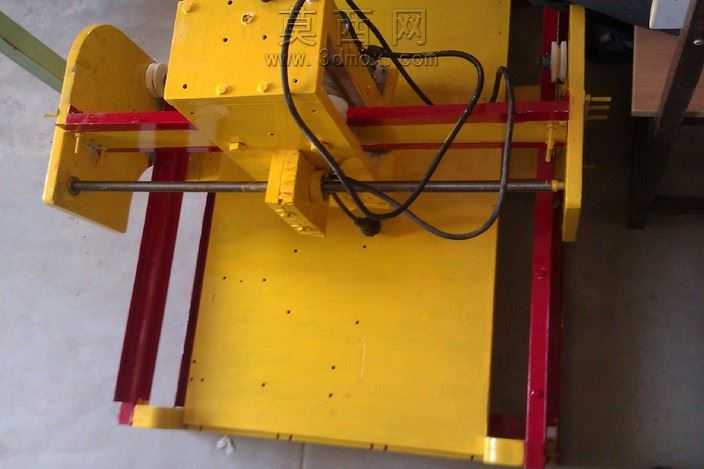

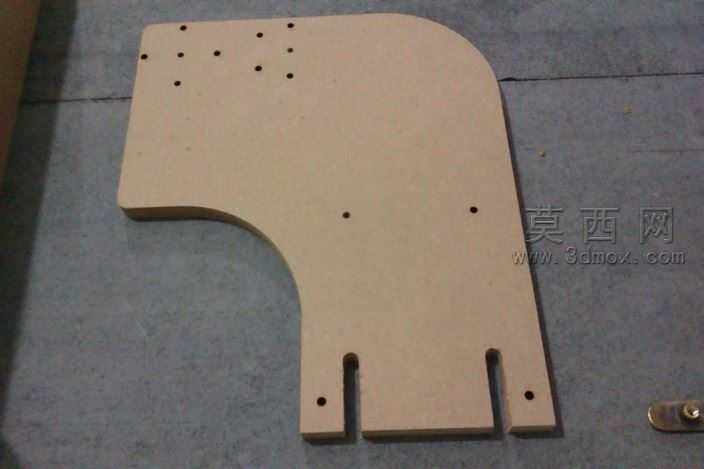

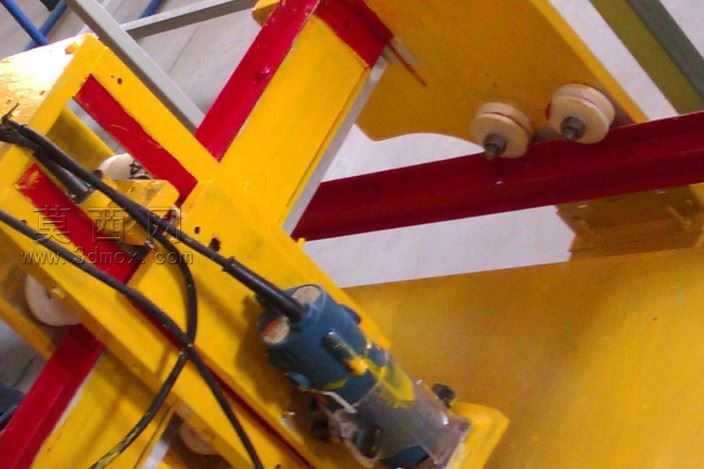

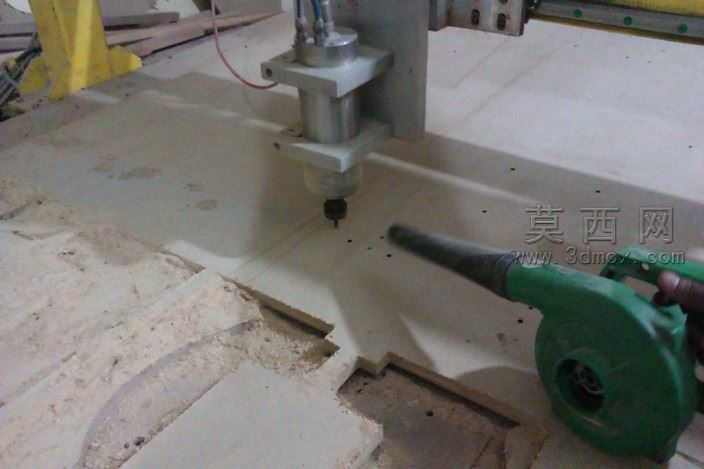

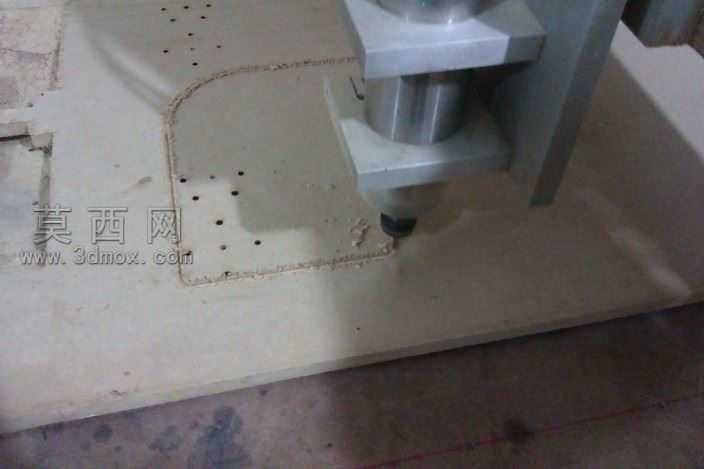

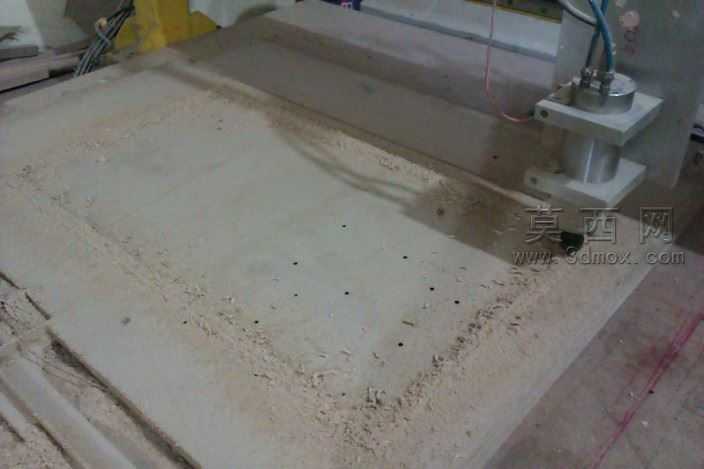

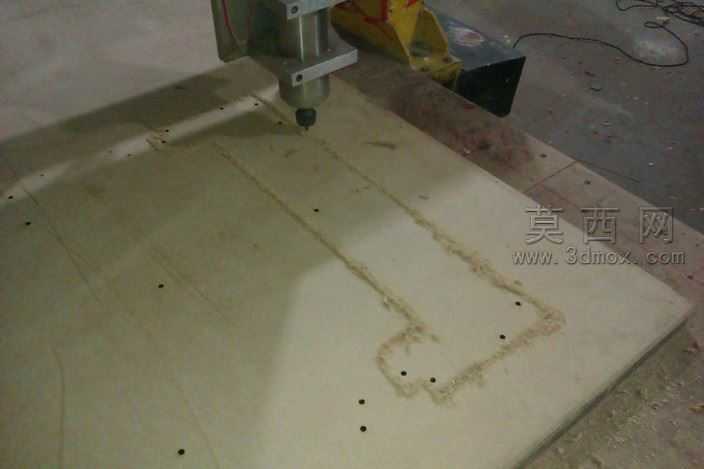

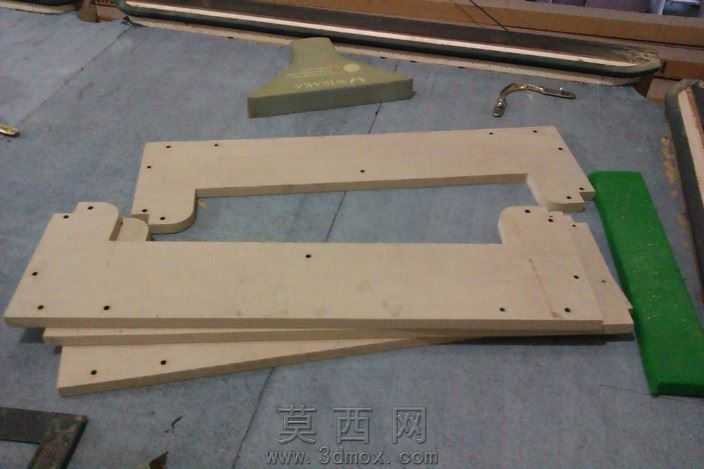

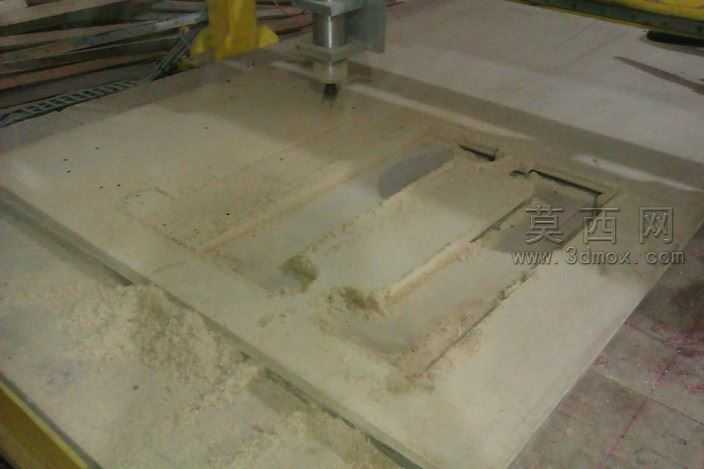

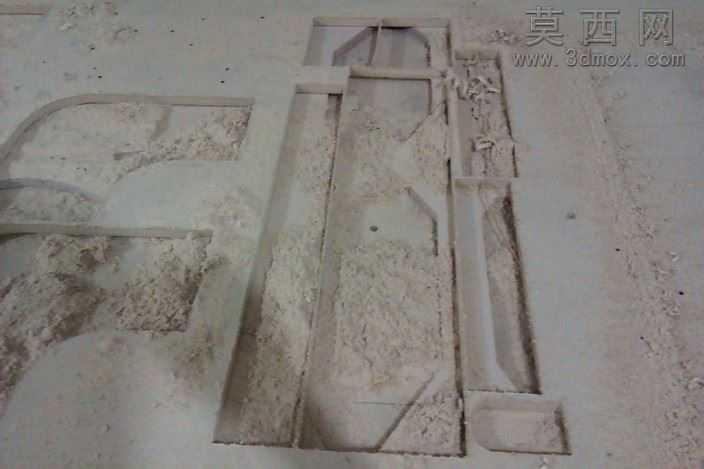

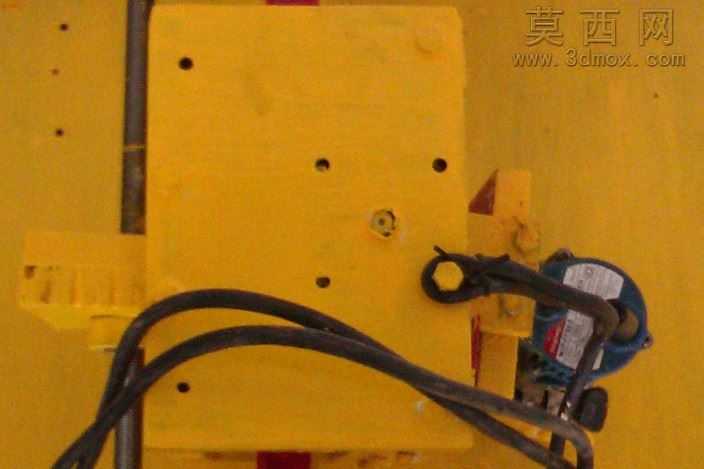

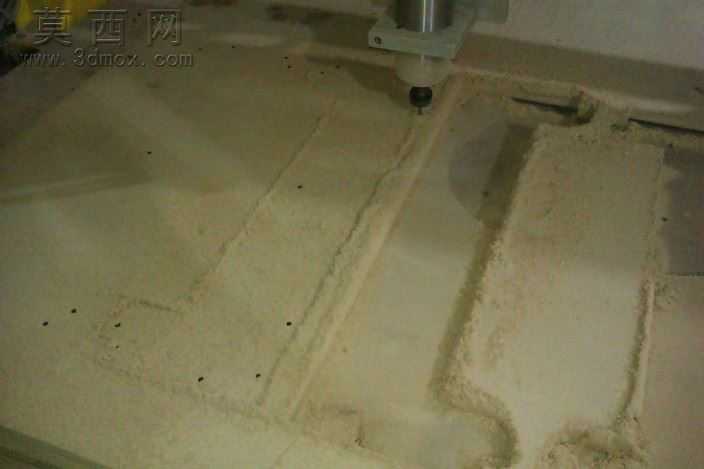

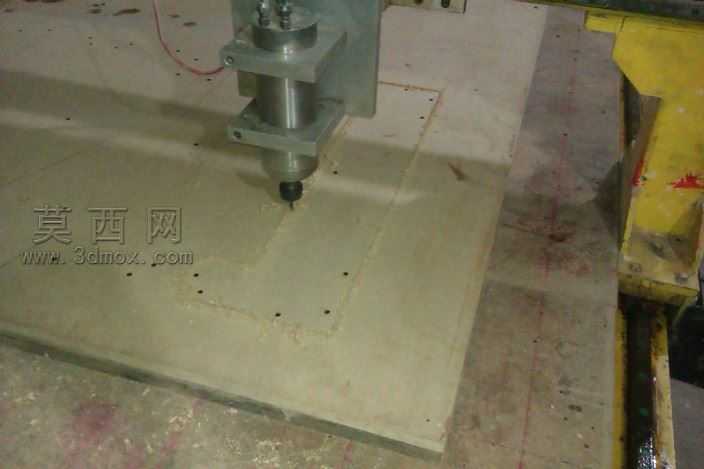

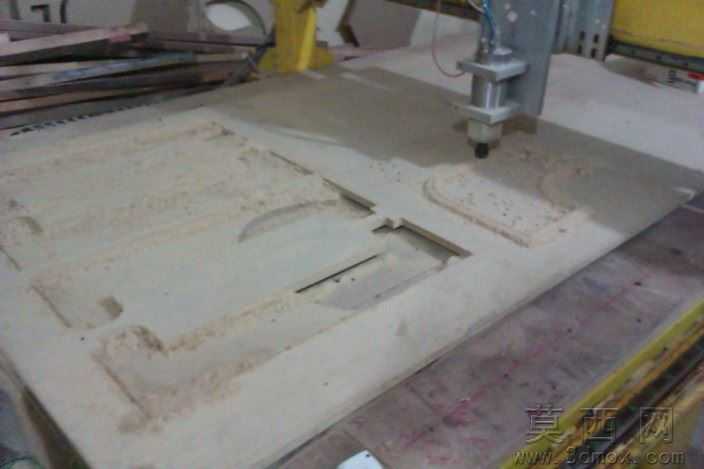

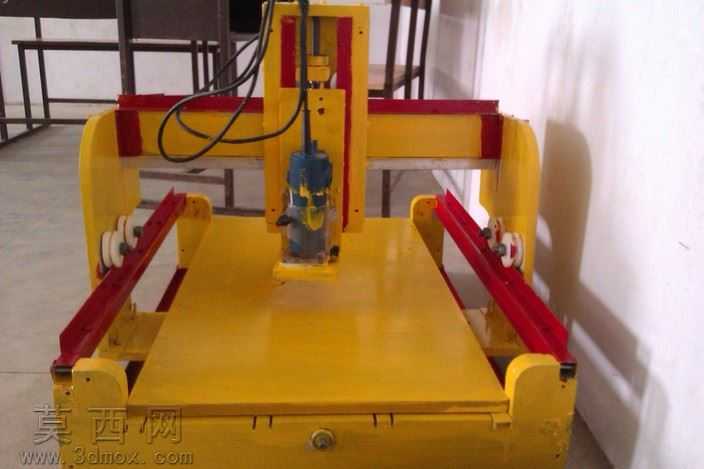

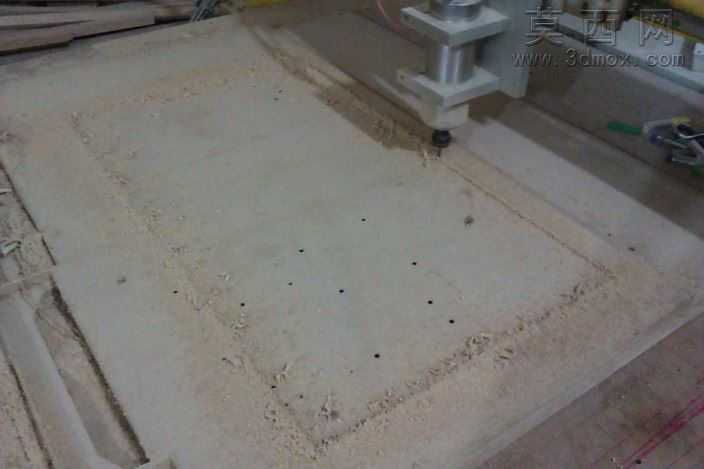

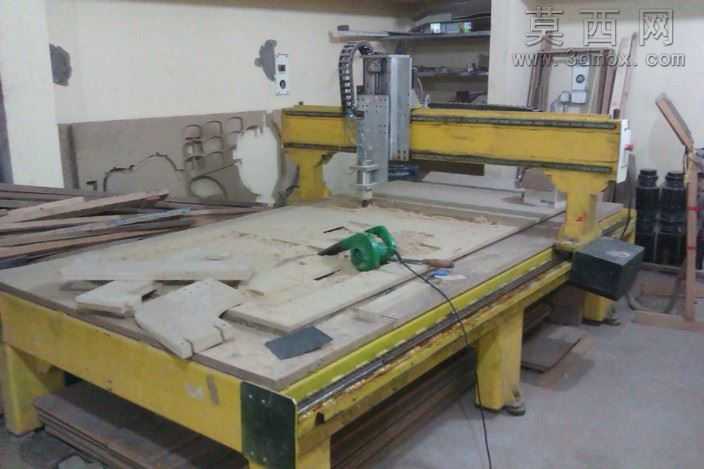

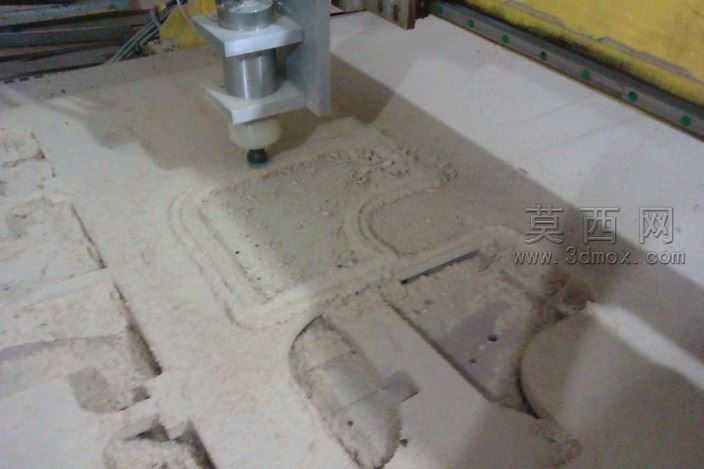

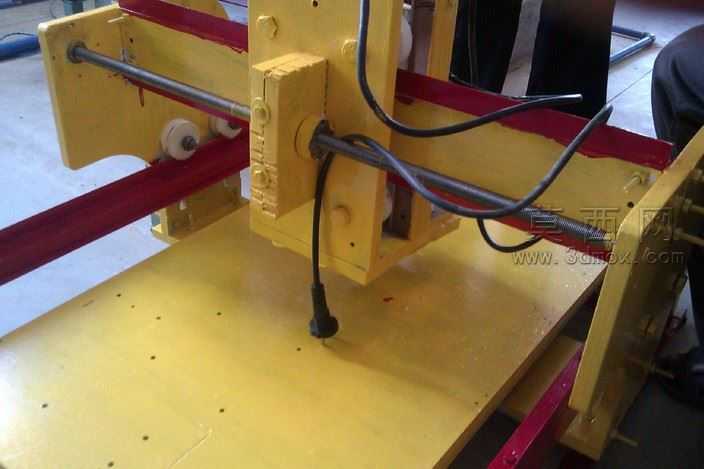

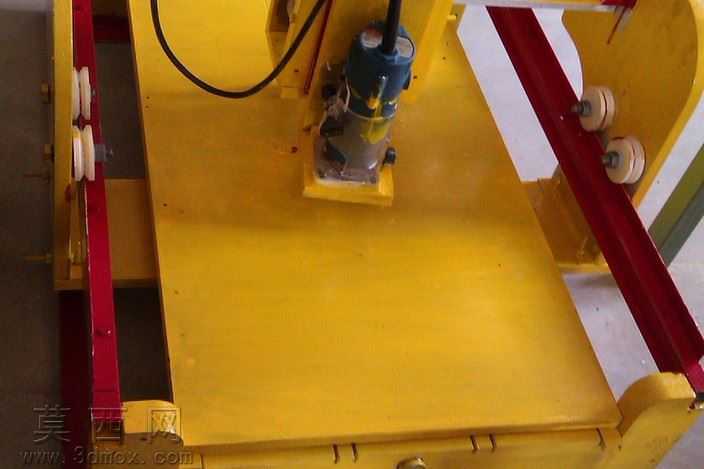

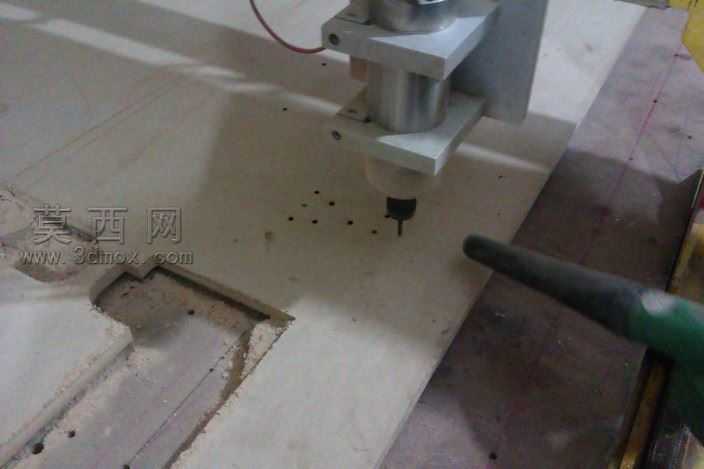

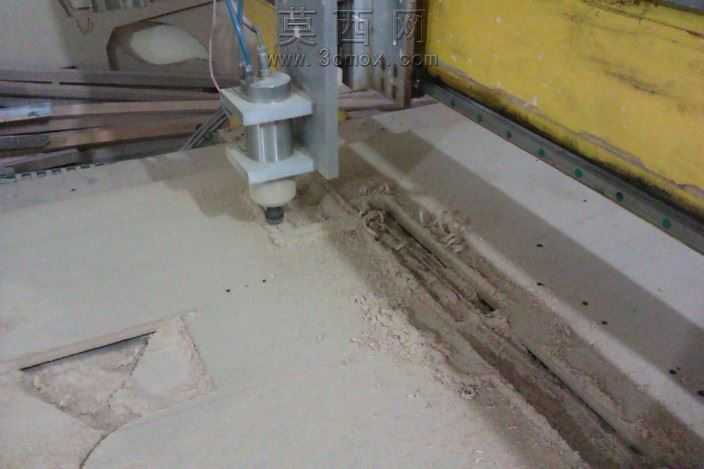

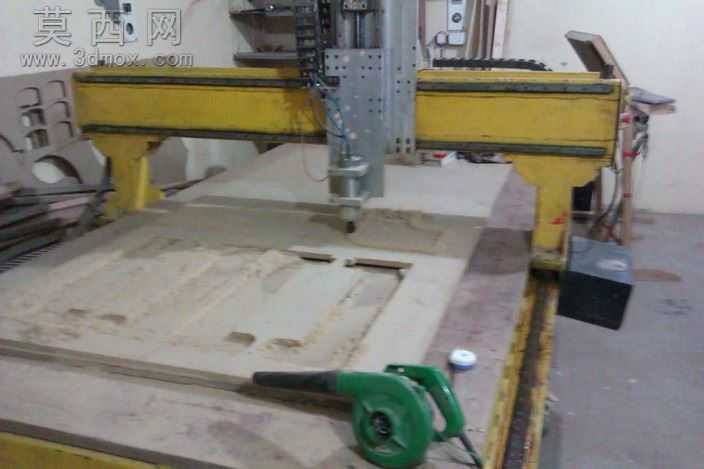

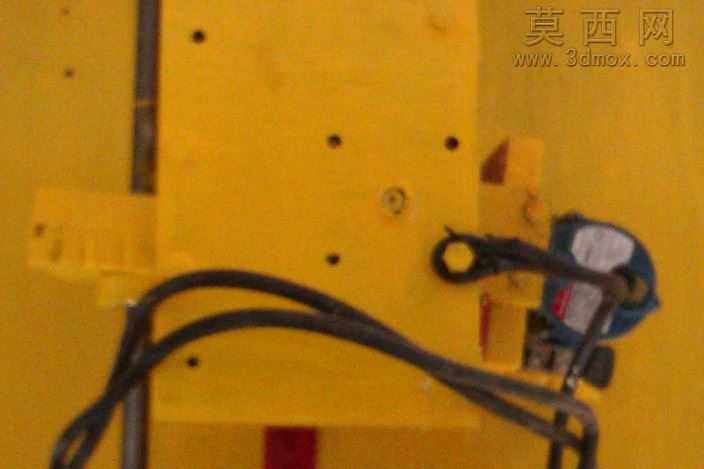

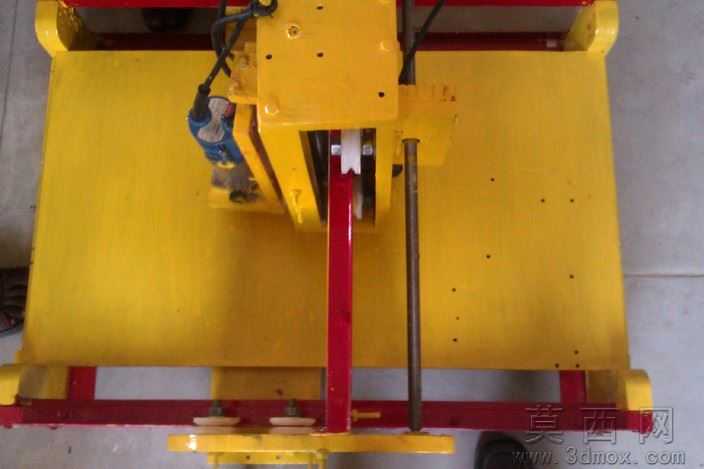

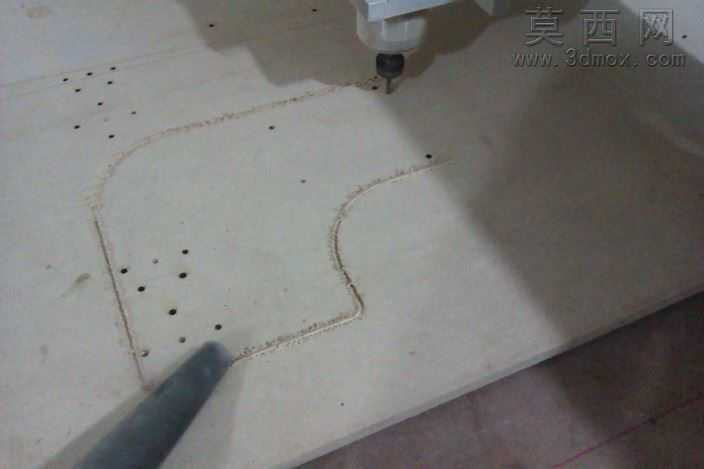

本作品为桌面级三轴数控木工雕刻机的完整三维设计方案，建模阶段采用参数化设计逻辑，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与运动逻辑。整体采用龙门移动式结构布局，床身底座为一体式箱型焊接结构设计，建模时对底座的安装定位槽、导轨安装基准面、侧边支撑立板的连接孔位都做了精准还原，底座表面做了平整化处理，预留了工件装夹的T型槽安装位，保障加工过程中工件装夹的稳定性。两侧立式支撑臂采用圆弧过渡的厚板结构，建模时重点还原了支撑臂与底座的螺栓连接结构、与X向横梁的滑动配合结构，支撑臂内侧预留了导轨安装基准面与滑块固定位，保障横梁移动的直线度精度。X向横梁采用矩形截面的加厚结构设计，横梁上安装有双直线导轨与同步带传动机构，建模时还原了导轨的安装定位台阶、传动轮的固定座、拖链的安装槽位，Z向滑座通过滑块与横梁导轨配合，可沿X向实现平稳往复移动。Z向主轴安装滑台采用立式板状结构，集成了主轴抱箍安装位、Z向导轨滑块安装位、传动螺母固定座，可带动加工主轴沿Z向实现升降运动，主轴夹座可适配不同功率的高速风冷主轴，满足木工铣削、雕刻的加工需求。传动系统方面，三个运动轴均采用精密直线导轨作为导向部件，搭配步进电机与滚珠丝杠/同步带的传动组合，建模时对电机安装座、联轴器、丝杠支撑座、传动带轮的结构都做了细致还原，可直观呈现动力传递的完整路径。渲染阶段采用工业产品级渲染参数，对机身金属板材赋予哑光黄烤漆材质，导轨、传动部件赋予金属镀铬材质，主轴部件赋予蓝色阳极氧化金属材质，工作台面赋予磨砂金属材质，通过光影调整突出各部件的结构层次与装配关系，清晰展现设备的整体外观与结构细节。设计过程中重点考量了桌面级设备的刚性与加工精度平衡，在控制整体体积与重量的前提下，通过合理的筋板布局与连接结构设计，保障设备加工过程中的结构稳定性，可用于木工浮雕、板材切割、小型工艺品加工等场景，该三维模型完整还原了设备的所有零部件结构与装配关系，可用于设备的加工制造参考、结构优化验证以及数控加工教学演示使用。
