三辊型材折弯机设备外观结构模型

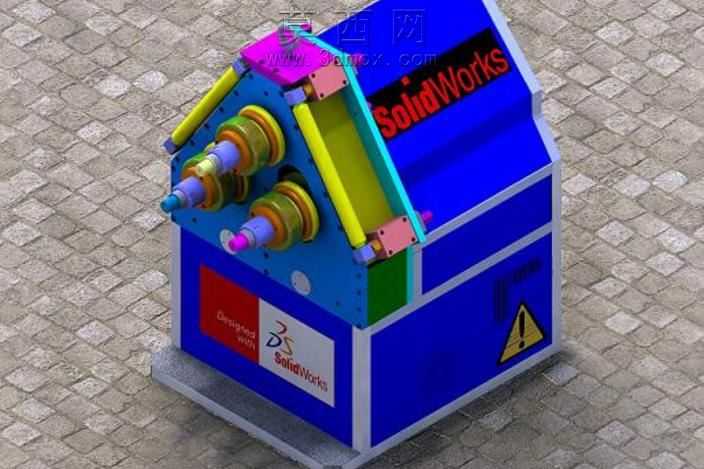

本模型为三辊式型材折弯机的完整外观结构三维建模成果，建模阶段以实际工业用型材卷弯设备的结构比例为参考，先搭建整体设备的基座框架，采用长方体基础特征拉伸构建设备下部的柜体主体，对柜体的边角做倒圆角处理还原真实钣金机柜的工艺细节，在柜体正面预留标识张贴区域与警示标识安装位，还原真实设备的安全标识布局。设备上部的工作执行机构为建模核心，三个呈三角排布的工作辊轴采用旋转凸台特征逐段构建，对辊轴的轴肩、安装端、工作接触面做分层建模，区分不同轴段的直径差，还原辊轴与轴承安装位的配合结构；辊轴外侧的调节机构采用拉伸与切除特征构建导向座、调节压块、锁紧组件，对调节螺杆的螺纹段做简化纹理处理，兼顾模型展示效果与文件轻量化需求。材质与渲染阶段，设备柜体主体采用哑光工业蓝金属漆材质，调整材质的粗糙度与反光度模拟钣金喷塑的质感，上部工作机构的导向护条采用亮黄色工程塑料材质，与蓝色柜体形成高对比度的安全色区分，辊轴工作段采用抛光金属材质模拟淬火辊面的金属光泽，调节压块、安装座采用粉色阳极氧化铝材质做色彩区分，柜体上的品牌标识、警示三角标采用贴图材质贴合，还原真实设备的标识细节。场景搭建采用砖石地面作为承载面，添加柔和的环境漫反射光与定向主光源，调整阴影参数让设备投影自然柔和，突出设备的结构层次与色彩对比。设计思路上，该模型优先还原设备的外观布局与核心工作部件的位置关系，对内部传动结构做合理简化，既能够直观展示三辊折弯机的外部形态与操作区域分布，也可作为设备宣传展示、结构认知教学的可视化素材，模型各部件按实际装配关系做分组约束，可单独拆解展示上部工作机构与下部柜体的装配逻辑，方便后续做结构演示或方案调整使用。
