施耐德LC1K09小型交流接触器三维结构

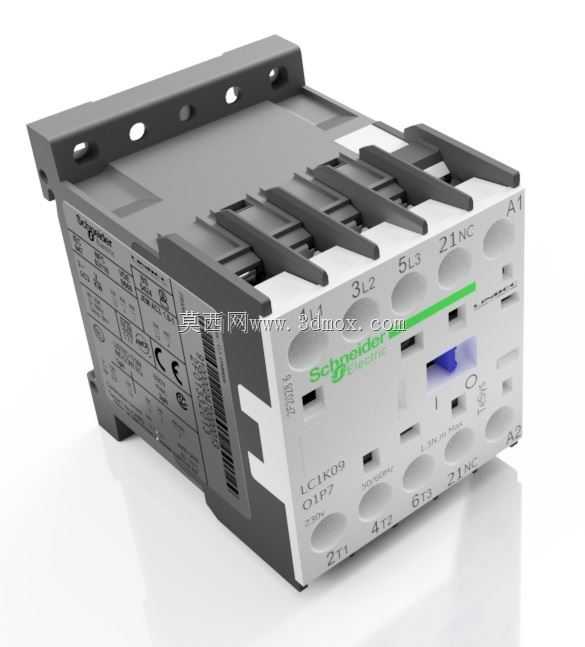

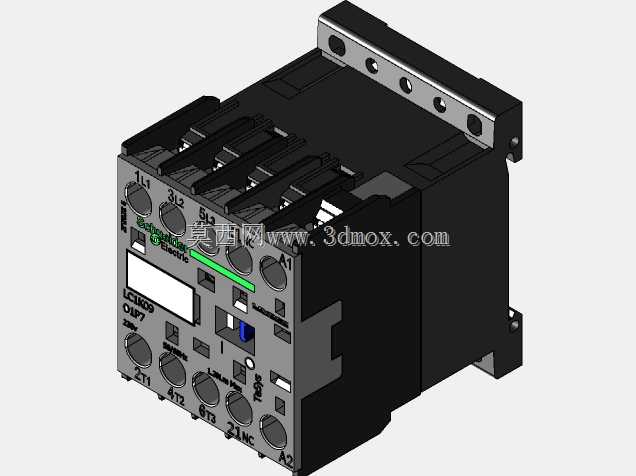

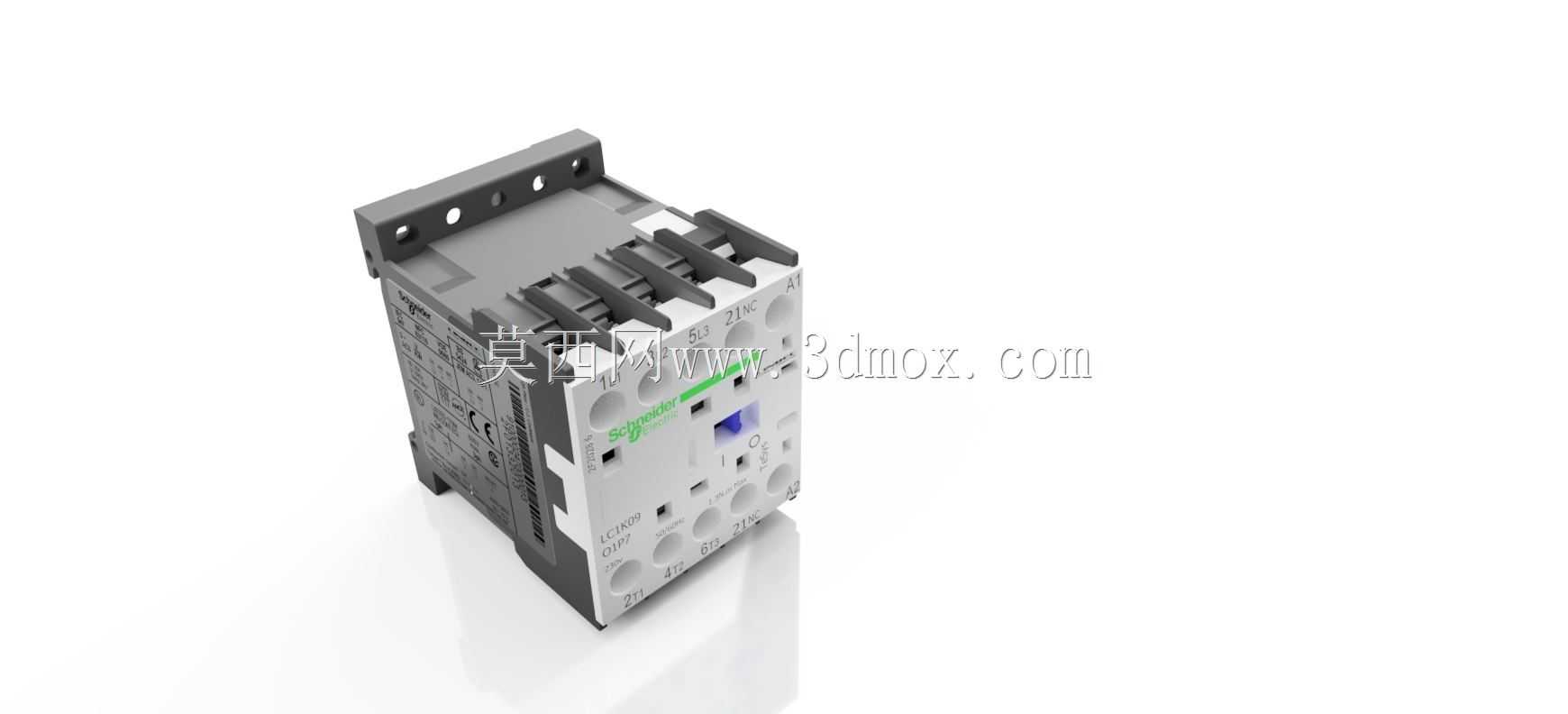

　　这款小型交流接触器的三维结构还原，完全围绕低压工控场景的实际安装与使用需求搭建，日常在机床控制回路、小型自动化设备配电、楼宇自控的动力通断场景里，这类小容量接触器是最常见的执行元件，负责9A额定电流下的230V交流回路通断，频繁启停小型电机、照明回路或者电磁阀类负载。从结构设计来看，模型完整复现了产品的模块化布局：顶部的接线端子区做了防误触的隔弧筋设计，每相端子之间的凸起隔断能避免接线时铜丝外露引发的相间短路，端子螺丝的沉孔深度也和实物一致，匹配常规十字螺丝刀的操作空间，不会出现建模时螺丝孔过浅导致实际装配干涉的问题。主体外壳的卡扣结构做了精准还原，上下壳的配合间隙控制在0.2mm以内，和实物的装配公差保持一致，

　　侧面的导轨卡扣是这类接触器的核心安装结构，模型里完整做出了卡扣的弹性让位空间，适配标准35mmDIN导轨的安装尺寸，卡扣的锁紧凸台高度、让位槽深度都经过尺寸校核，卡入导轨后不会出现松脱或者卡滞的情况。主触头区域的灭弧室结构做了细节还原，虽然是小容量接触器，每相触头之间依然有独立的灭弧小腔，避免分断小电流时的电弧飞溅引发相邻极间击穿，触头支持件的滑动导轨结构在模型里也有体现，和外壳内部的导向筋配合间隙合理，能保证衔铁吸合时触头的同步闭合，不会出现某一相接触滞后的问题。线圈接线端布置在接触器本体的正面下方，和主回路端子做了明确的区域分隔，避免二次回路接线时误碰主回路带电部分，端子的标识刻印位置也和实物一致，A1、A2线圈端子的标识清晰，

　　符合低压电器的标识规范。从安装边界来看，这款接触器的整体宽度仅为45mm，相比常规LC1系列接触器缩小了近三分之一的安装空间，非常适合在排布密集的小型电控柜内使用，模型里完整还原了产品的所有外形尺寸，包括本体高度、接线端子的伸出长度、导轨安装面到本体顶部的距离，在做电控柜三维布局时，可以直接导入模型核对安装间隙，不用再额外核对二维样本的尺寸参数，避免出现柜内元器件排布干涉、接线空间不足的问题。衔铁部分的结构也做了还原，包括静铁芯的短路环位置、动铁芯的缓冲垫安装槽，这些细节虽然不影响整体安装布局，但在做接触器动作原理演示、结构拆解动画时，可以直接使用模型完成相关内容制作，不需要再二次补建细节结构。外壳表面的品牌标识、

　　参数刻印区域都做了等比例还原，表面的磨砂纹理质感也和实物的塑料外壳质感匹配，在做设备整体渲染时，能呈现出非常真实的视觉效果，不会因为模型细节缺失导致渲染效果失真。另外，模型也还原了接触器侧面的辅助触头安装接口，可以搭配同系列的顶部或侧面辅助触点模块扩展触点数量，接口的卡扣尺寸、定位凸台位置都和实物一致，扩展模块装配时不会出现配合错位的问题，完全满足电控设计时的元器件选型预装配、布局干涉检查、接线路径规划的实际需求，不管是做整机设备的三维BOM搭建，还是做低压配电回路的原理演示，这款模型都能提供足够精准的结构参考。
