导轨式MODBUS RTU转CAN协议转换模块

　　从结构设计来看，整体采用标准DIN导轨安装的卡装式壳体，宽度适配常规工业控制柜的导轨安装间距，壳体两侧预留了标准的导轨卡扣结构，安装时只需对准导轨按压即可卡紧，拆卸时拨动卡扣即可快速取下，无需额外紧固件，适配35mm标准工业导轨的安装尺寸，在柜内布局时可以和断路器、继电器、端子排等常规电气元件并排安装，不会占用额外的安装空间，壳体上下两端的接线端子采用插拔式设计，端子排的引脚间距符合工业接线规范，每个接线位都预留了足够的螺丝紧固空间，方便现场工人用常规螺丝刀完成接线操作，不会出现相邻端子接线干涉的问题。这款协议转换模块的设计初衷，是解决工业现场存量串口设备与CAN总线系统之间的通讯壁垒，在不改动原有设备硬件架构的前提下，完成两种异构总线的数据透传与协议适配，常见于老旧产线改造、分布式IO组网、楼宇自控、新能源储能电站BMS数据采集等场景，很多现场的仪表、PLC串口扩展模块只支持MODBUS RTU协议，而CAN总线凭借差分传输的抗干扰能力、多主站的组网灵活性，在长距离设备互联场景中应用广泛，这类转换模块就是两类设备之间的通讯桥梁。

　　壳体表面的散热结构做了针对性设计，上盖区域排布了多组横向通风槽，模块内部的通讯电路、电源电路工作时产生的热量可以通过通风槽形成自然对流散热，无需额外加装散热风扇，避免了风扇转动带来的积尘、寿命损耗问题，适合在工业控制柜这种相对封闭、长期连续运行的环境中使用。壳体正面的标识区域清晰标注了两类总线的接线定义、电源接口参数、状态指示灯位置，现场接线时无需查阅额外手册即可快速完成接线，指示灯区域分别对应电源状态、RS485通讯状态、CAN通讯状态、运行故障状态，设备上电后可以通过指示灯的闪烁频率快速判断工作状态，排查通讯故障时无需连接上位机即可初步定位问题。

　　从功能设计逻辑上，模块内部集成了MODBUS RTU主从站自动适配功能，既可以作为主站轮询挂接在RS485总线上的从站设备数据，也可以作为从站响应上位机的轮询指令，CAN总线侧支持标准帧与扩展帧的自适应识别，可配置不同的波特率匹配不同长度的总线网段，内置的协议映射缓冲区可以存储多达数百条数据映射关系，无需额外编程即可完成寄存器地址与CAN报文ID的对应配置，降低了现场调试的工作量。模块的接口防护设计也充分考虑了工业现场的复杂工况，RS485接口与CAN接口都集成了浪涌保护、静电防护电路，可承受工业现场常见的共模干扰、静电放电冲击，电源接口支持宽电压输入，适配工业现场常见的直流供电电压范围，避免因为现场电压波动导致模块重启或者损坏。

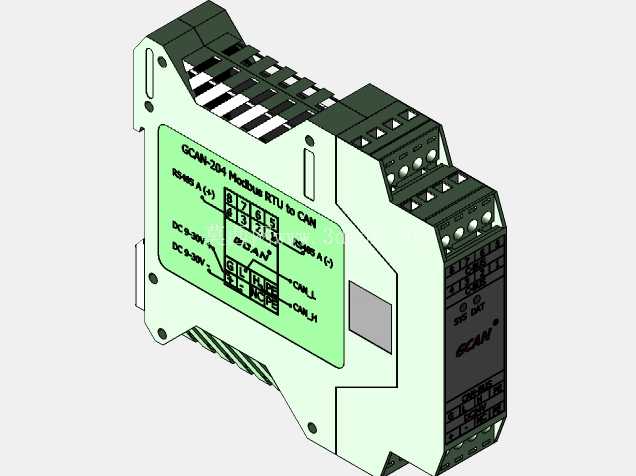

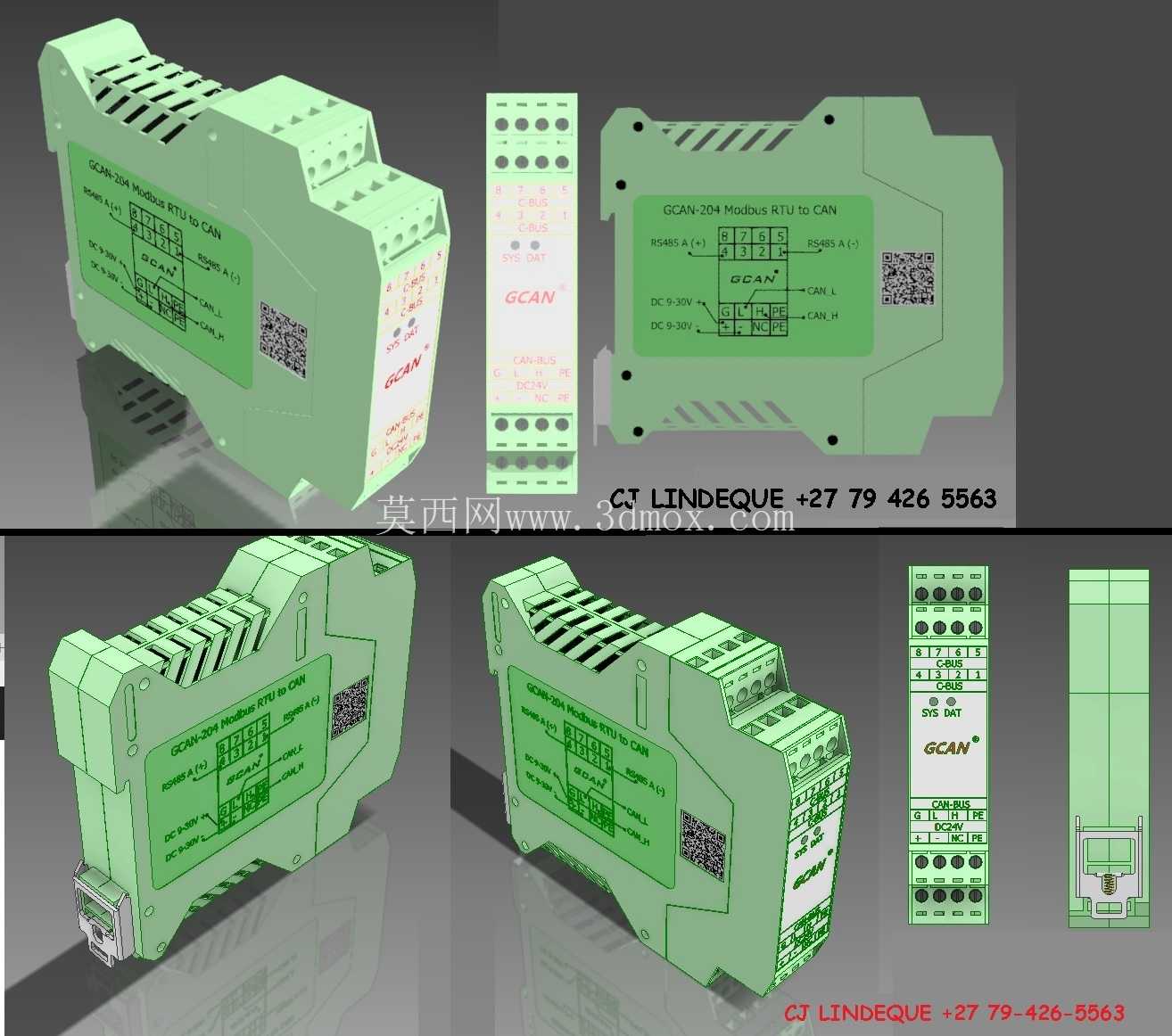

　　在三维建模过程中，壳体的卡扣结构、端子排的插拔间隙、通风槽的开孔尺寸都做了精确还原，安装卡扣的弹性形变预留量符合实际注塑件的工艺要求，不会出现建模尺寸与实际注塑件装配干涉的问题，壳体的分模线位置、表面丝印区域的位置都按照实际产品的工艺要求做了对应设计，导出的模型可以直接用于控制柜的布局仿真、安装干涉检查，也可以用于产品二次开发时的结构参考，建模时对内部PCB板的安装柱位置、壳体上下盖的卡扣配合尺寸都做了精确还原，装配时可以清晰看到各个结构件的配合关系，方便结构工程师评估壳体的装配工艺合理性。
