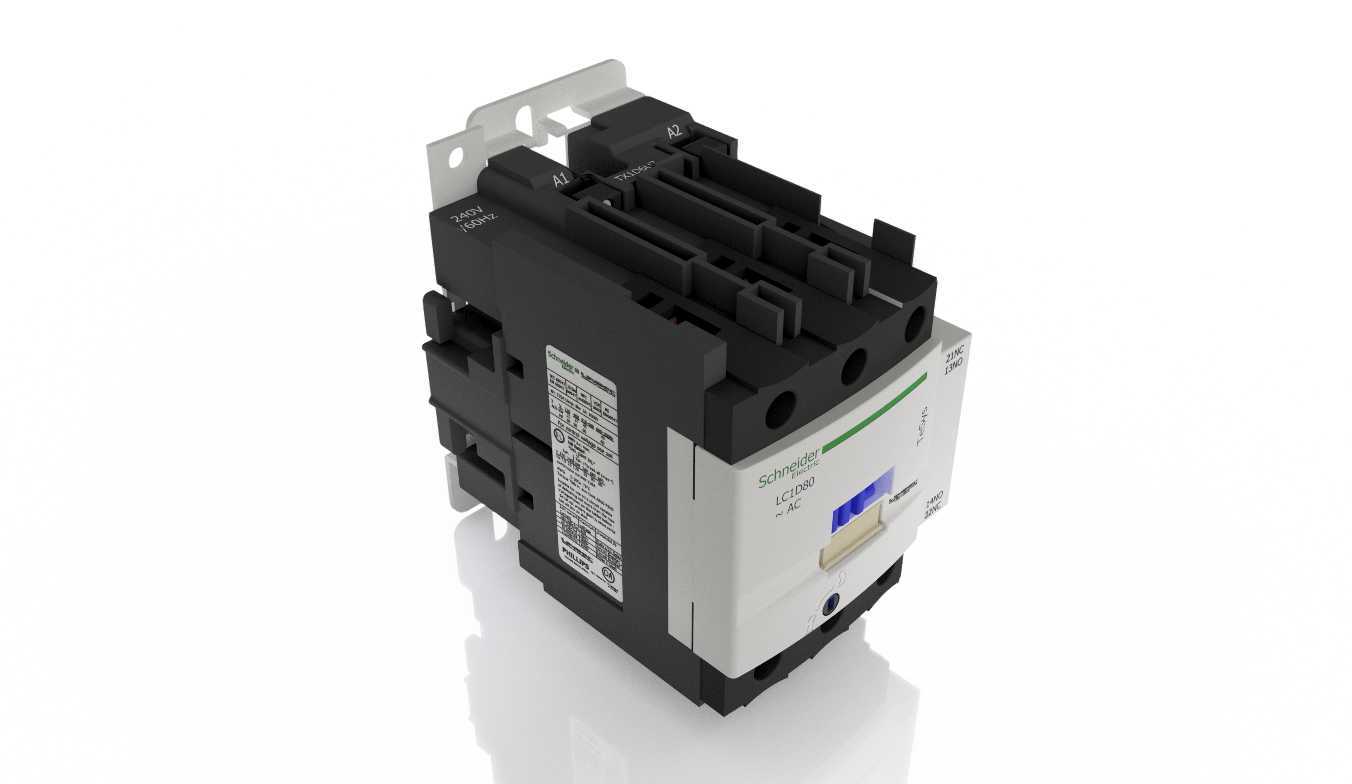

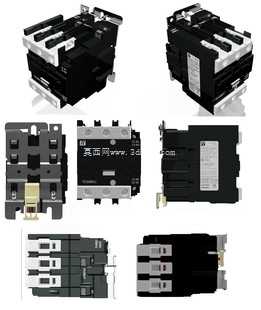

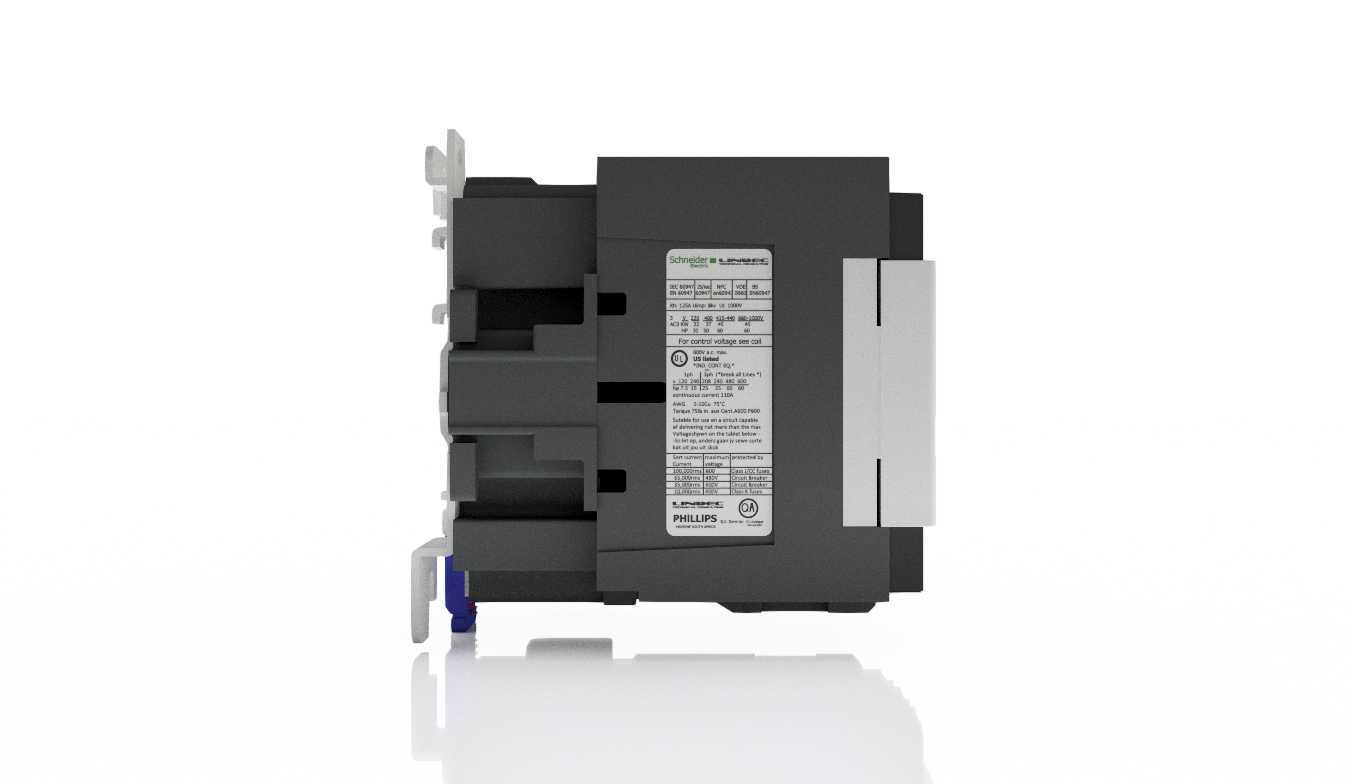

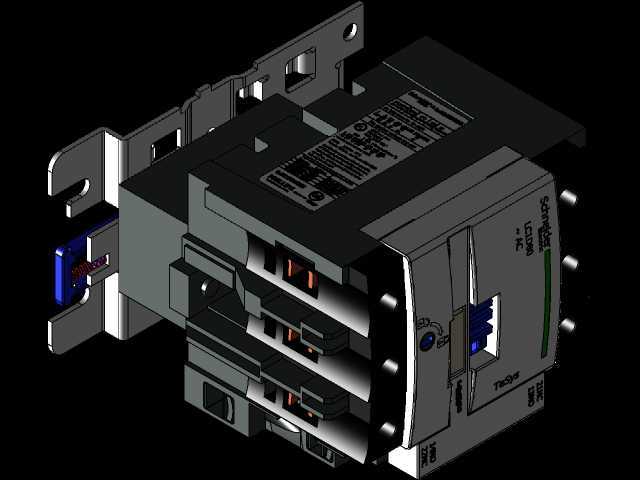

施耐德LC1D80型交流接触器三维结构

　　在低压配电与工业控制回路的三维布局设计中，交流接触器是承担负载通断控制的核心执行元件，这款LC1D80规格的接触器三维结构，完全还原了实物的装配关系与外形特征，可直接用于电气柜装配仿真、产线控制模块布局校验等工程场景。从实际应用来看，该规格接触器额定工作电流适配80A等级的三相负载，常见于中小型电机启停控制、电热回路投切、照明回路分合等场景，在机床控制盘、自动化产线配电柜、小型泵站控制箱内都有大量应用，建模时完整保留了主触头接线端、辅助触点模块、安装卡扣、线圈接线端子的所有细节，能直接用于干涉检查、布线空间预留等设计环节。

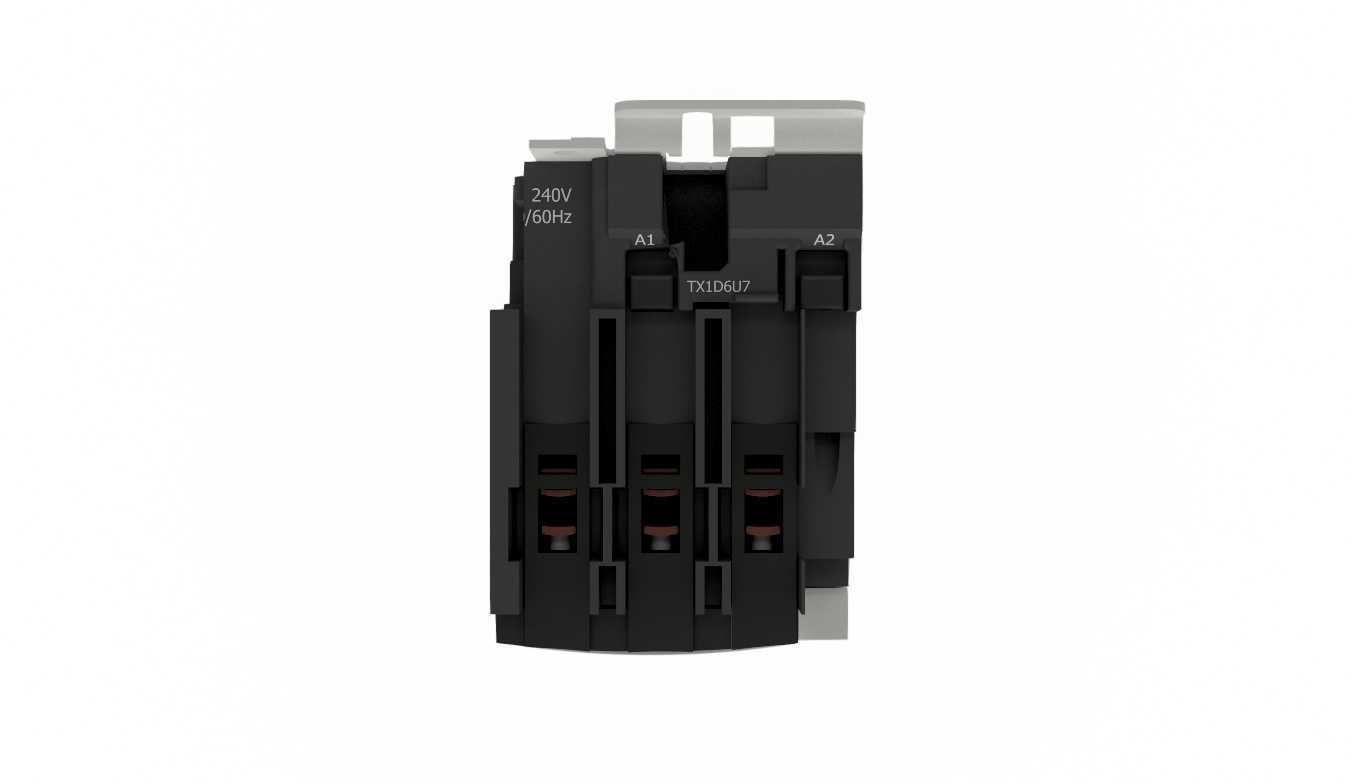

　　设计层面上，这款接触器的主体采用上下分层的结构布局，上部为触头灭弧室区域，带有三个主进线端与三个主出线端，每相触头外部带有独立的隔弧筋结构，建模时还原了灭弧室的栅片安装槽与外部的绝缘壳体轮廓，侧面预留了辅助触点模块的扩展安装位，可根据控制需求加装正装或侧装的辅助触点组，无需改动主体安装尺寸。下部为电磁驱动机构区域，包含线圈骨架、静铁芯、动铁芯联动支架、反力弹簧等结构的外部轮廓，壳体侧面带有清晰的参数标识区凹槽，顶部的A1、A2线圈接线端子位置完全符合实物布局，方便三维布线时准确对接线圈供电线路。

　　安装边界与外形尺寸方面，这款接触器采用标准35mmDIN导轨安装结构，背部的导轨卡扣带有弹性锁止结构的特征，建模时还原了卡扣的活动间隙与锁止凸台轮廓，安装后底部与导轨面的贴合间隙、卡扣的锁紧行程都和实物一致，可直接用于导轨排布时的空间校验。整体宽度、高度、深度尺寸完全匹配实物参数，主回路接线端子的螺栓孔中心距、接线空间的深度都做了1:1还原，在做柜内布局时，可准确预留接线端子的压线空间、线缆弯曲半径，避免出现装配时线缆与相邻元件干涉的问题。接触器正面的操作指示件、手动测试按钮的位置也完全还原，在做虚拟装配调试时，可直观模拟手动分合的操作空间，确认柜门关闭后不会触碰操作按钮，也能预留足够的操作空间方便后期运维。

　　从结构细节来看，壳体的散热筋布局、接线端子的防护挡板、侧面的产品标识刻印区域都做了精准还原，不同材质区域的分模线、装配卡扣的位置都和实物一致，在做产线数字孪生建模时，可直接赋予对应材质属性，还原真实的设备外观。主触头的接线端子带有压线板结构的轮廓，可准确模拟不同线径线缆压接后的空间占用，辅助触点的常开常闭标识位置也完全对应实物，方便在三维布线时区分信号回路的接线点位。线圈区域的散热开孔位置、壳体的加强筋结构都做了还原，在做柜内热仿真分析时，可准确还原元件的散热路径与空气流通间隙，为柜内散热设计提供准确的模型支撑。

　　在设备选型配套的三维验证环节，这款模型可直接导入各类电气设计软件，与断路器、热继电器、端子排等其他低压元件做排布校验，确认不同元件之间的安全电气间隙、操作空间距离是否符合规范要求，比如相邻接触器之间的预留间隙、接线时工具操作的空间、元件拆装时的移动路径都可通过该模型做模拟验证，避免实际装配时出现元件装不上、接线操作空间不足、后期维护无法拆卸等问题。对于做非标自动化设备的结构工程师来说，该模型可直接放入设备的电气安装板装配体中，提前规划安装板的开孔位置、走线槽的排布路径，大幅减少现场装配的整改工作量。
