64毫米口径喷射推进器结构设计

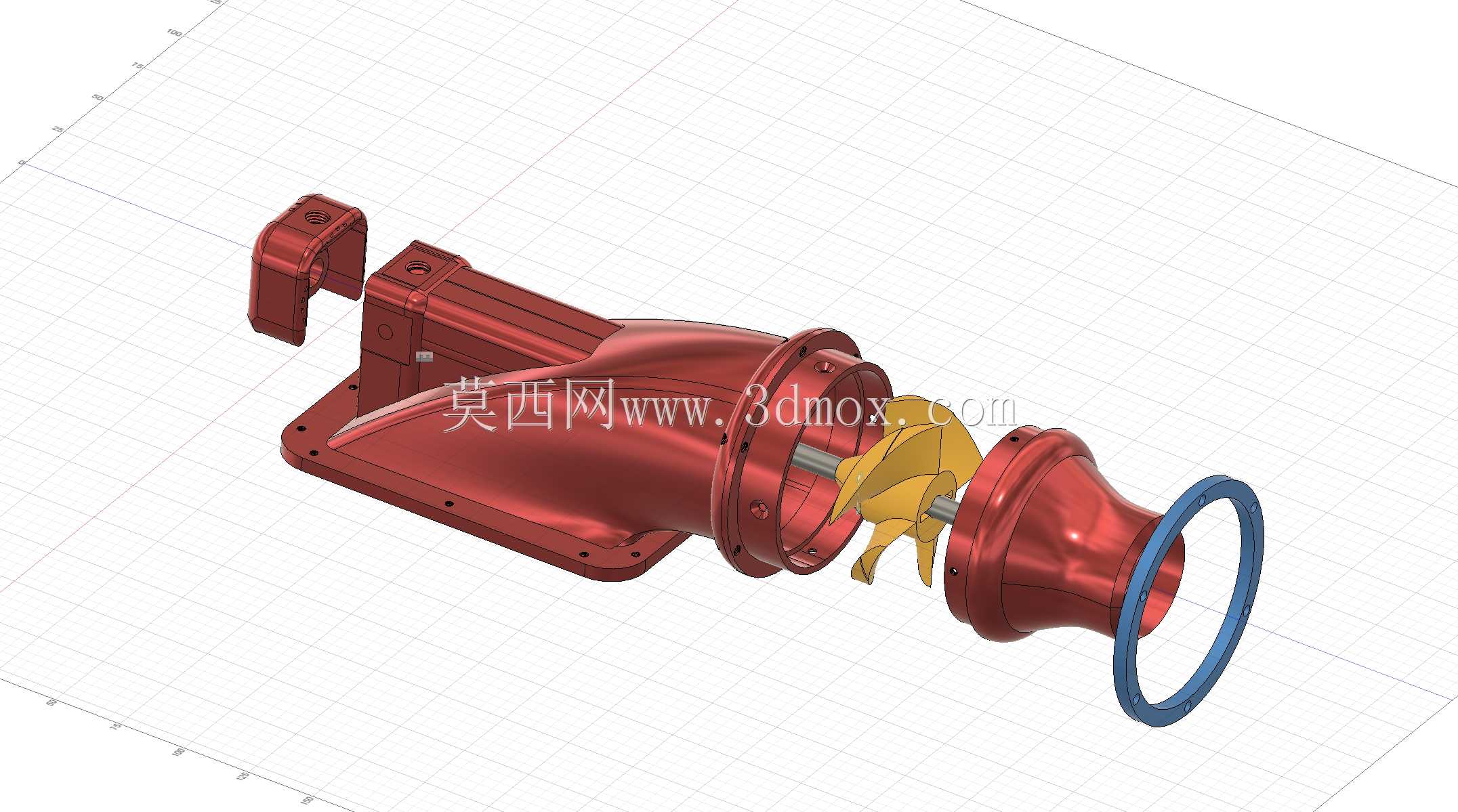

　　这款64毫米口径的喷水推进装置，主要适配小型动力冲浪板、轻型无人水面艇以及短途作业的小型水上载具，相比传统螺旋桨推进结构，其在浅水环境下的通过性优势十分突出，整套结构的进水端直接贴合载具底板安装，不会出现螺旋桨剐蹭水底杂物、缠绕水生植物的问题，在近岸浅滩、内河缓流区域作业时，能大幅降低推进系统的故障概率。从结构设计逻辑来看，整套装置采用一体化安装基座作为承载主体，基座上预留的多组安装孔位完全匹配小型玻纤船体的安装基准，安装时不需要对船体底部做大面积裁切改造，只需要按照孔位标记完成固定，再对接动力输入轴即可完成装配，安装边界控制十分紧凑，整套装置突出船底的高度不超过40毫米，不会额外增加船体航行时的附体阻力。

　　流道部分采用渐缩式收敛设计，从进水口到叶轮腔的过流断面平滑过渡，没有出现直角转折或者截面突变的结构，能最大程度降低水流在流道内部的紊流损失，叶轮采用三元流设计的三片式结构，叶片曲面经过水力优化，在高转速工况下能将水流的轴向动能高效转化为喷射推力，同时叶轮边缘与流道内壁的间隙控制在0.3毫米以内，既避免了转动干涉，也减少了间隙回流造成的效率损失。喷口部分配置了可更换的环形导流圈，不同厚度的导流圈可以微调喷口的出口截面积，适配不同转速区间的动力输出特性，当搭配高KV值的外转子无刷电机时，更换小口径导流圈可以提升喷射流速，强化载具的高速性能；更换大口径导流圈则可以提升大流量工况下的推力输出，适配重载航行的需求。

　　整套结构的动力输入端采用密封式轴承座设计，两道骨架油封搭配润滑脂腔，能有效阻止水流进入动力连接舱，避免电机或者传动部件进水损坏，轴承座的安装基准与流道轴心的同轴度公差控制在0.02毫米以内，高速转动时不会出现叶轮偏磨、振动超标的问题。在实际应用场景中，这类小口径喷泵除了适配休闲类的动力冲浪板，还可以搭载在应急救援的小型无人艇上，在城市内涝区域、浅滩搜救场景下，不会因为水下杂物缠绕导致动力失效，相比外露螺旋桨的结构，也不会对落水人员造成二次伤害，安全冗余更高。结构设计时充分考虑了维护便利性，叶轮端的导流圈采用快拆式固定结构，不需要拆解整个流道基座，只需要松开固定环就可以更换叶轮或者清理流道内卡入的杂物，日常维护的操作门槛很低，

　　不需要专用工装就可以完成常规保养。整套装置的材质适配范围很广，基座部分既可以采用铝合金压铸实现轻量化，也可以采用玻纤增强尼龙注塑降低量产成本，叶轮可以根据性能需求选择工程塑料或者不锈钢材质，分别对应休闲消费级和工业作业级的不同使用需求，结构的模块化程度很高，不同材质的零部件可以通用互换，不需要重新调整装配公差。
