本田B16A发动机活塞高精度三维建模作品

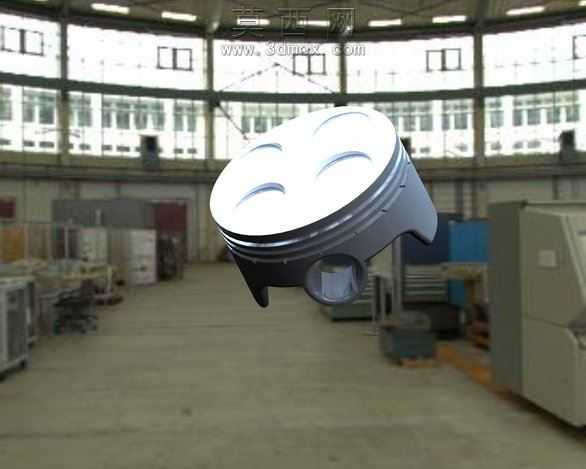

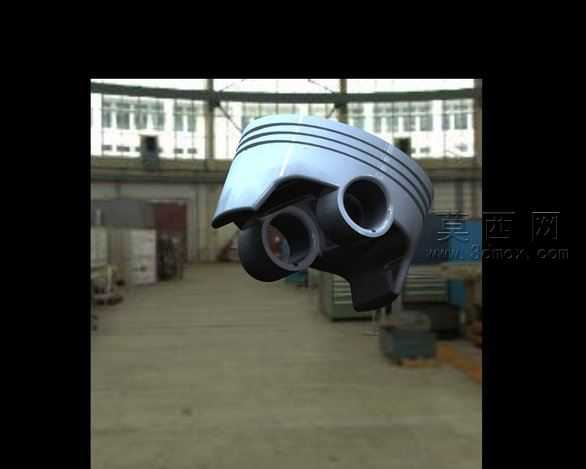

本作品为针对本田B16A机型开发的发动机活塞三维建模成果，建模阶段严格遵循该机型活塞的原厂设计尺寸规范，依托三维参数化建模逻辑完成全结构搭建。建模过程中首先完成活塞主体轮廓的草绘定位，精准绘制活塞顶部的燃烧室凹坑结构，四个对称布置的气门避让凹坑完全匹配B16A发动机的气门布局与升程参数，避免气门运动过程中与活塞顶部发生干涉，同时精准还原活塞顶部的轮廓弧度，保障燃烧室压缩比符合原厂设计要求。活塞头部的多道环槽结构采用等距偏移与布尔切除工艺完成建模，每道环槽的宽度、深度以及槽岸的高度参数都严格参照实物测绘数据设置，可直接适配对应的气环与油环安装需求，环槽边缘的微小倒角结构也做了精细化还原，避免应力集中导致的环槽磨损问题。活塞销座部分采用对称式加强筋结构设计，建模时精准还原销孔的同轴度公差，销孔内部的卡簧槽结构完整呈现，保障活塞销安装后的轴向定位可靠性，销座与活塞主体的过渡区域采用平滑曲面过渡，优化应力传递路径，降低交变载荷下的结构断裂风险。活塞裙部的型线采用变椭圆曲面建模，完全匹配发动机工作状态下活塞受热膨胀后的形变规律，裙部表面的微小纹理结构也做了对应呈现，保障活塞在气缸内的往复运动导向精度，降低裙部与缸壁的摩擦损耗。材质渲染阶段，活塞主体采用高硅铝合金材质参数，还原铝合金金属特有的亚光银灰色金属质感，表面设置轻微的磨砂粗糙度参数，模拟铸造铝合金的真实表面肌理，环槽区域做了轻微的色差处理，还原机加工后的表面质感差异，活塞销座内部的金属衬套区域采用更亮的金属材质参数，区分不同部件的材质属性。渲染场景采用工业车间实景作为背景，通过三点布光方案突出活塞的结构轮廓，主光源从侧上方照射，清晰呈现活塞顶部的凹坑结构与环槽的层级关系，辅助光源补光消除结构暗部的死黑区域，环境光模拟车间内的漫反射光线，让整体渲染效果更具真实工业质感。整个建模过程严格遵循内燃机活塞的设计规范，所有结构参数都经过合理性校验，既保证了外观的高度还原，也满足结构设计的工程合理性，可用于发动机结构教学、维修参考以及改装方案的可视化验证。
