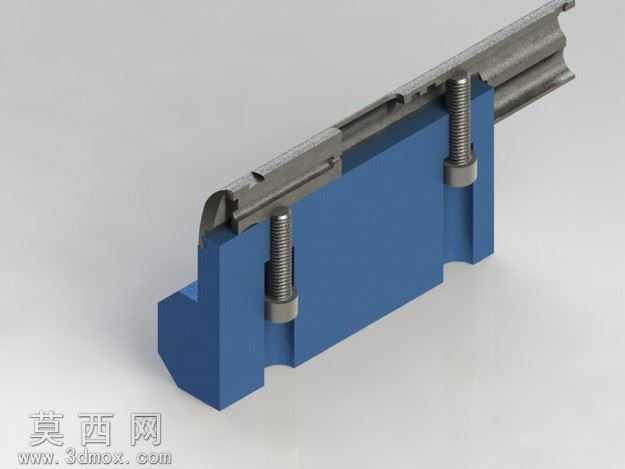

1911自动幻灯片跳汰机结构三维设计

本作品为1911自动幻灯片跳汰机的三维结构设计，建模阶段依托三维设计软件完成全参数化特征构建，首先对跳汰机的核心功能部件——适配1911幻灯片的定位基座、铣削夹持位、角度限位结构进行1:1比例的草图绘制，通过拉伸、切除、倒角、拔模等基础特征完成主体结构搭建，针对夹持面的弧度适配区域，采用曲面放样、曲面剪裁等高级建模命令，保证夹持面与1911幻灯片外轮廓的贴合精度，避免加工过程中出现工件偏移问题。材质渲染阶段，对金属加工部件采用哑光合金钢材质，添加细微的切削纹理与使用磨损痕迹，还原工装夹具的真实工业质感；基座定位部分采用硬质阳极氧化蓝色铝合金材质，调整材质的粗糙度、反射率参数，区分金属加工件与基座的材质差异，同时在场景中添加柔和的环境光与定向补光，突出结构的棱角与装配间隙，让整体渲染效果更具真实工业产品的视觉表现力。结构设计上，该跳汰机设置了四个不同位置的幻灯片定位工位，可同时完成多件工件的装夹固定，前端设置退锯齿形限位结构，可实现加工过程中的精准进给限位，侧面预留1°倾斜的弹射让位槽，避免加工过程中刀具与夹具发生干涉，同时优化了夹具的握持区域结构，采用符合人体工学的圆角过渡设计，方便操作人员进行手持打磨、抛光等后处理操作。设计思路围绕枪匠加工1911幻灯片的实际作业需求展开，摒弃传统单工位夹具的低效问题，通过多工位集成设计提升加工效率，同时针对low-mount吻合器的铣削、翻削、前端锯齿加工、法国面削减、弹射槽降位等多道加工工序做了对应的避让与定位设计，保证夹具可覆盖全工序的装夹需求，降低工件反复装夹带来的精度误差，整体结构兼顾装夹稳定性与操作便捷性，可直接用于实际加工场景的工装制作参考。
